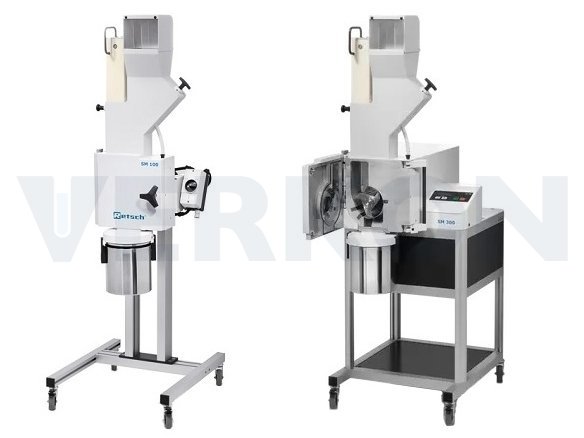

Mlýn střižný Retsch, série SM

Výrobci a značky Retsch

Střižné mlýny Retsch série SM jsou vhodné pro dávkové i kontinuální mletí měkkých, středně tvrdých, elastických nebo vláknitých materiálů. Umožňují i účinné mletí heterogenních směsí. V závislosti na lomových vlastnostech materiálu a velikosti otvorů zvoleného síta se konečná jemnost pohybuje v rozmezí od 0,25 do 20 mm. K dispozici je široký výběr volitelného příslušenství umožňujícího přizpůsobení mlýnů individuálním aplikačním požadavkům.

Základní charakteristika střižných mlýnů Retsch série SM:

  • 3 modely, které se liší konstrukcí, otáčkami a výkonem motoru: základní model SM 100 pro běžné mletí elastických a vláknitých vzorků, univerzální model SM 200 se silnějším motorem pro mletí středně tvrdých vzorků nebo nejvýkonnější model SM 300 s vysokým točivým momentem a možností nastavení otáček pro náročné aplikace
  • vstupní velikost vzorku: <60 x 80 mm
  • konečná jemnost 0,25 – 20 mm v závislosti na vlastnostech vzorků a velikosti otvorů zvoleného síta
  • možnost volby rotoru (objednává se samostatně): rotor s paralelním řezem pro elastické, vláknité a měkké vzorky, 6diskový rotor s vyměnitelnými oboustrannými střižnými destičkami z karbidu wolframu pro středně tvrdé a křehké vzorky, V-rotor pro houževnaté, měkké a vláknité vzorky
  • gravitační vývod pro různé velikosti sběrných nádob
  • snadné čištění (možnost odklopení násypky, hladký povrch mlecí komory, vyjmutí rotoru i síta bez použití nářadí)
  • široká nabídka volitelného příslušenství (objednává se samostatně): rotor s paralelním řezem, 6diskový rotor, V-rotor, univerzální násypka, násypka pro dlouhé a objemné vzorky, spodní síta s lichoběžníkovými nebo čtvercovými otvory, 26l plastová sběrná nádoba, sběrná jednotka s objemem 0,25 nebo 0,5 l, cyklónové odlučovače pro lepší průchodnost vzorků (pouze pro SM 200 a 300), průmyslový vysavač, kruhové a prachové filtry, IQ/OQ dokumentace...
  • typické vzorky: plasty, polymery, PET výlisky, hliníková struska, papír a lepenka, elektronické komponenty, krmné pelety, sláma, potraviny, koření, lignit, barevné kovy, farmaceutické výrobky, rostlinné materiály, pryskyřice, guma, dřevo apod.
  • informace k dodávce: součástí dodávky mlýnu je 5l nerezová sběrná nádoba a podstavec s kolečky (kromě typu SM 100, který lze upevnit na pevný stůl; podstavec s kolečky je pro tento typ volitelným vybavením za příplatek); mlýn se tedy dodává bez rotoru, násypky a síta, které se objednávají samostatně
ikona-info Pro kompletní sestavu mlýnu je potřebné objednat také rotor, síto a násypku. Pro mlýny SM 100 a SM 200 jsou k dispozici 2 typy rotorů - rotor s paralelním řezem nebo 6diskový rotor s vyměnitelnými oboustrannými střižnými destičkami z karbidu wolframu. Pro mlýn SM 300 je navíc v nabídce i V-rotor. Spodní síta mají průměr otvorů od 0,25 do 20 mm a vybírat můžete ze 2 materiálových provedení. Podle typu vzorku vybírejte i typ násypky - pro běžné vzorky je určena univerzální násypka, k dispozici je i násypka pro dlouhé nebo objemné vzorky.

Technické údaje střižných mlýnů Retsch série SM Zavřít
Typ SM 100 SM 200 SM 300
základní model univerzální model nejvýkonnější model
Displej ne ve formě LED diod zobrazení otáček, LED diody
Aplikace zmenšování velikosti řezem
Vstupní materiál elastický, vláknitý měkký, středně tvrdý, houževnatý, elastický, vláknitý
Princip redukce velikosti zrna střih, řez
Vstupní velikost materiálu <60 x 80 mm
Konečná jemnost 0,25 – 20 mm
Sběrná nádoba nerezová o objemu 5 l; volitelně plastová o objemu 26 l
volitelně sběrná jednotka (nástavec + skleněná láhev o objemu 0,25 nebo 0,5 l)
Rozsah otáček fixní, 1500 ot/min fixní, 1500 ot/min 100 – 3000 ot/min
Rotor(i) Typ: s paralelním řezem nebo 6diskový s paralelním řezem,  6diskový nebo V-rotor
Materiál: nerezová ocel, karbid wolframu (střižné destičky) nebo ocel 1.0580 pro mletí bez kontaminace těžkými kovy
Obvodová rychlost: 9,4 – 11,4 m/s 4,7 – 20,3 m/s
Spodní síto(i) Materiál: nerezová ocel nebo ocel 1.0580 pro mletí bez kontaminace těžkými kovy
Čtvercové otvory: 2,00; 4,00; 6,00; 8,00; 10,00; 20,00 mm
Lichoběžníkové otvory: 0,25; 0,50; 0,75; 1,00; 1,50 mm
Násypka(i) univerzální nebo pro dlouhé vzorky

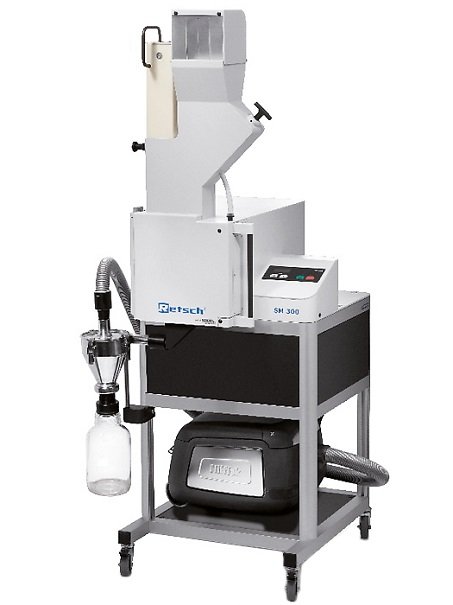

Možnost připojení cyklónového odlučovače(i) ne ano ano
Rozměry (š x h x v)(i) 582x700x1675 mm 576x760x1675 mm 576x750x1675 mm
Hmotnost(i) cca 73 kg cca 80 kg cca 150 kg
Pohon třífázový motor třífázový motor s frekvenčním měničem a brzdou třífázový asynchronní motor s frekvenčním měničem a brzdou
Příkon 1,5 kW 2,2 kW 3 kW
Napájení 230 V, 50/60 Hz
nebo 3~ 400 V, 50 Hz
3/N~ 400 V, 50 Hz 230 V, 50/60 Hz
Krytí IP54 IP20

Střižné mlýny

Obj. číslo Typ Popis Dostupnost Cena / ks Objednat

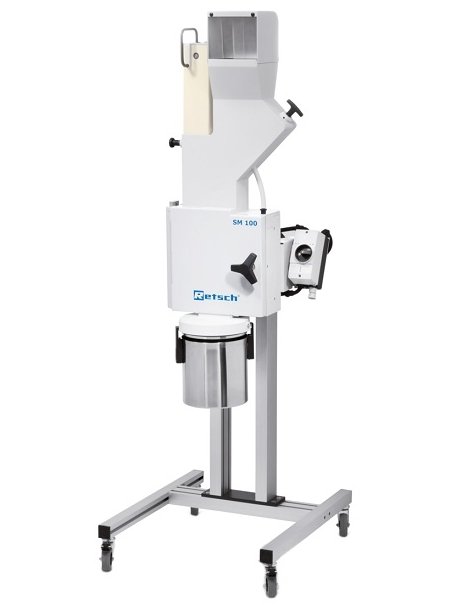

Střižný mlýn SM 100:
414 457 270 002 SM 100, 3~ 400 V, 50 Hz, pro mletí bez kontaminace těžkými kovy Včetně 5l sběrné nádoby (bez rotoru, síta, násypky a podstavce s kolečky) 4-6 týdnů 212 625 Kč
 ks
414 457 270 001 SM 100, 3~ 400 V, 50 Hz Včetně 5l sběrné nádoby (bez rotoru, síta, násypky a podstavce s kolečky) 4-6 týdnů 212 625 Kč
 ks
414 457 270 010 SM 100 220–230 V, 50/60 Hz, pro mletí bez kontaminace těžkými kovy Včetně 5l sběrné nádoby (bez rotoru, síta, násypky a podstavce s kolečky) 4-6 týdnů 236 250 Kč
 ks
414 457 270 009 SM 100, 220–230 V, 50/60 Hz Včetně 5l sběrné nádoby (bez rotoru, síta, násypky a podstavce s kolečky) 4-6 týdnů 236 250 Kč
 ks

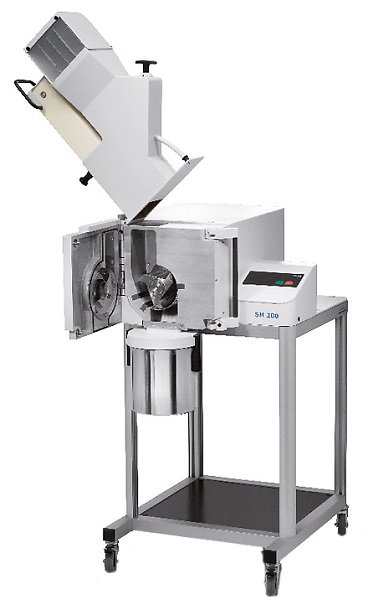

Střižný mlýn SM 200:
414 457 280 001 SM 200 3/N~ 400 V, 50 Hz Včetně 5l sběrné nádoby a podstavce s kolečky (bez rotoru, síta a násypky) 4-6 týdnů 400 365 Kč
 ks
414 457 280 002 SM 200 3/N~ 400 V, 50 Hz, pro mletí bez kontaminace těžkými kovy Včetně 5l sběrné nádoby a podstavce s kolečky (bez rotoru, síta a násypky) 4-6 týdnů 400 365 Kč
 ks

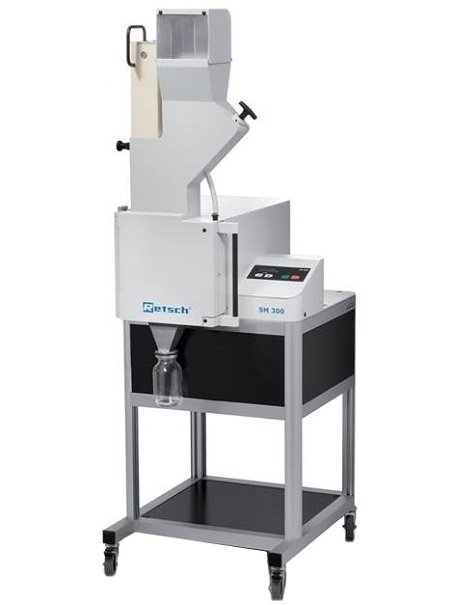

Střižný mlýn SM 300:
414 457 290 002 SM 300 220–230 V, 50/60 Hz Včetně 5l sběrné nádoby a podstavce s kolečky (bez rotoru, síta a násypky) 4-6 týdnů 492 660 Kč
 ks
414 457 290 008 SM 300 220–230 V, 50/60 Hz, pouzdro z nerezové oceli Včetně 5l sběrné nádoby a podstavce s kolečky (bez rotoru, síta a násypky) 4-6 týdnů 968 310 Kč
 ks
414 457 290 005 SM 300 220–230 V, 50/60 Hz, pro mletí bez kontaminace těžkými kovy Včetně 5l sběrné nádoby a podstavce s kolečky (bez rotoru, síta a násypky) 4-6 týdnů 494 865 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Podstavec s kolečky pro mlýn SM 100

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 458 240 005 Podstavec s kolečky pro SM 100 4-6 týdnů 30 839 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

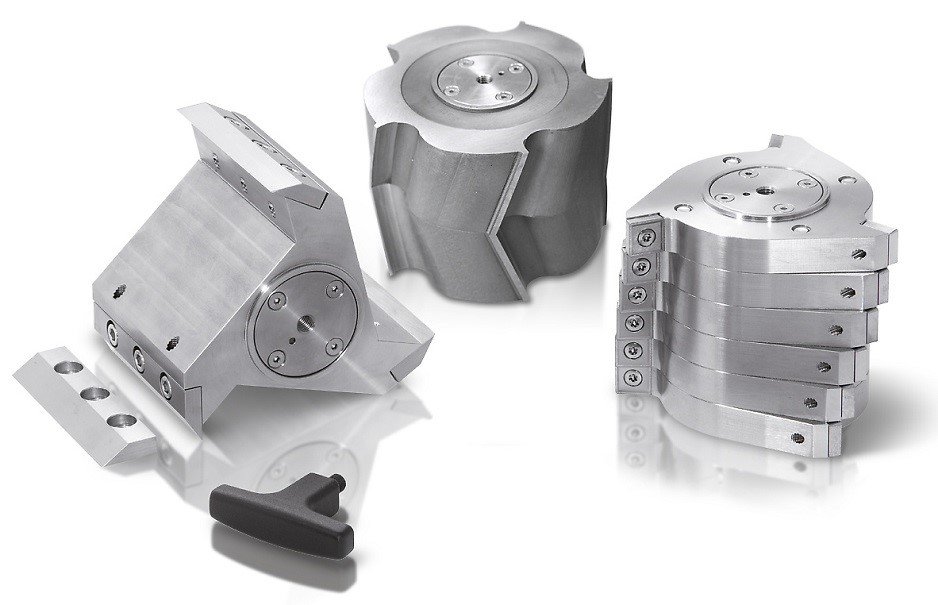

Rotory

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 456 080 022 Nerezový 6diskový rotor s vyměnitelnými oboustrannými střižnými destičkami z karbidu wolframu pro mlýny SM 100/200/300 4-6 týdnů 77 805 Kč
 ks
414 456 080 028 6diskový rotor z oceli 1.0580 s vyměnitelnými oboustrannými střižnými destičkami z karbidu wolframu pro mletí bez kontaminace těžkými kovy pro mlýny SM 100/200/300 4-6 týdnů 77 805 Kč
 ks
414 456 080 021 Nerezový rotor s paralelním řezem pro mlýny SM 100/200/300 4-6 týdnů 77 805 Kč
 ks
414 456 080 018 Rotor s paralelním řezem (ocel 1.0580) pro mletí bez kontaminace těžkými kovy pro mlýny SM 100/200/300 4-6 týdnů 77 805 Kč
 ks
414 456 080 034 Nerezový V-rotor pro mlýn SM 300 4-6 týdnů 124 425 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

ikona-info Příslušenství pro rotory (střižné destičky pro 6diskový rotor, střižné nože pro rotor s paralelním řezem, střižné nože z oceli 1.1740 pro mletí bez kontaminace těžkými kovy a střižné lišty) vám rádi nabídneme na základě poptávky.

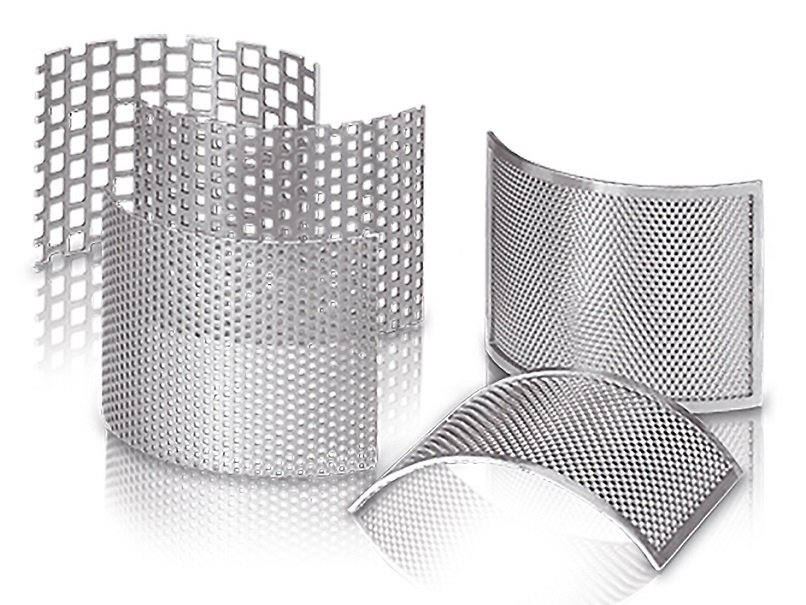

Spodní síta (kompatibilní s mlýny SM 100, SM 200 i SM 300)

  Obj. číslo Popis Tvar otvorů Velikost otvorů [mm] Dostupnost Cena / ks Objednat
Spodní síta z nerezové oceli:
414 456 470 312 Spodní síto z nerezové oceli Lichoběžníkový 0,25 4-6 týdnů 5 670 Kč
 ks
414 456 470 313 Spodní síto z nerezové oceli Lichoběžníkový 0,50 4-6 týdnů 5 670 Kč
 ks
414 456 470 314 Spodní síto z nerezové oceli Lichoběžníkový 0,75 4-6 týdnů 5 670 Kč
 ks
414 456 470 315 Spodní síto z nerezové oceli Lichoběžníkový 1,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 316 Spodní síto z nerezové oceli Lichoběžníkový 1,50 4-6 týdnů 5 670 Kč
 ks
414 456 470 318 Spodní síto z nerezové oceli Čtvercový 2,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 319 Spodní síto z nerezové oceli Čtvercový 3,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 320 Spodní síto z nerezové oceli Čtvercový 4,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 321 Spodní síto z nerezové oceli Čtvercový 6,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 322 Spodní síto z nerezové oceli Čtvercový 8,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 024 Spodní síto z nerezové oceli Čtvercový 10,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 062 Spodní síto z nerezové oceli Čtvercový 20,00 4-6 týdnů 5 670 Kč
 ks
Spodní síta z oceli 1.0353 pro mletí bez kontaminace těžkými kovy:
414 456 470 325 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Lichoběžníkový 0,25 4-6 týdnů 5 670 Kč
 ks
414 456 470 326 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Lichoběžníkový 0,50 4-6 týdnů 5 670 Kč
 ks
414 456 470 327 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Lichoběžníkový 0,75 4-6 týdnů 5 670 Kč
 ks
414 456 470 328 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Lichoběžníkový 1,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 329 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Lichoběžníkový 1,50 4-6 týdnů 5 670 Kč
 ks
414 456 470 331 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Čtvercový 2,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 332 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Čtvercový 3,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 333 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Čtvercový 4,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 334 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Čtvercový 6,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 335 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Čtvercový 8,00 4-6 týdnů 5 670 Kč
 ks
414 456 470 359 Spodní síto z oceli 1.0353 pro mletí bez kontaminace těžkými kovy Čtvercový 10,00 4-6 týdnů 5 670 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

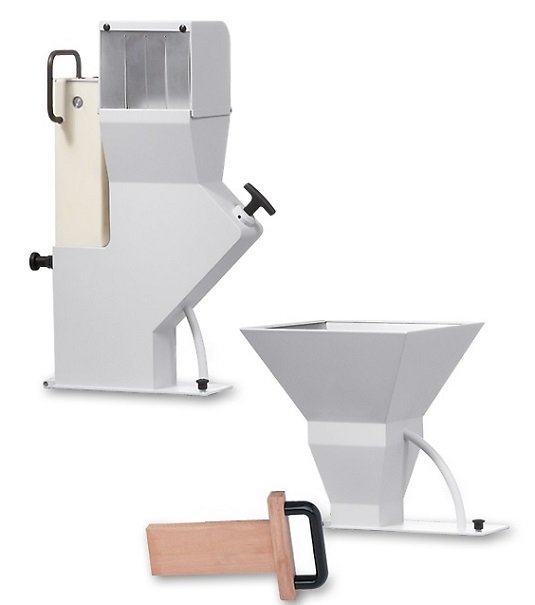

Násypky

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 457 850 007 Univerzální násypka s plastovým pěchovadlem pro mlýn SM 100 4-6 týdnů 39 060 Kč
 ks
414 454 080 004 Násypka pro dlouhé vzorky s dřevěným pěchovadlem pro mlýn SM 100 4-6 týdnů 39 060 Kč
 ks
414 457 850 001 Univerzální násypka s plastovým pěchovadlem pro mlýny SM 200 a SM 300 4-6 týdnů 46 620 Kč
 ks
414 454 080 003 Násypka pro dlouhé vzorky s dřevěným pěchovadlem pro mlýny SM 200 a SM 300 4-6 týdnů 46 620 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Pěchovadla pro univerzální násypky

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 457 250 010 Plastové pěchovadlo 4-6 týdnů 18 333 Kč
 ks
414 457 250 011 Dřevěné pěchovadlo 4-6 týdnů 18 396 Kč
 ks
414 457 250 012 Hliníkové pěchovadlo 4-6 týdnů 18 333 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Sběrné nádoby a příslušenství

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 450 030 010 Plastová sběrná nádoba o objemu 26 l, včetně adaptéru a filtrační hadice 4-6 týdnů 20 664 Kč
 ks
414 450 030 008 Sběrná jednotka 250/500 ml, včetně dvou láhví na vzorky 4-6 týdnů 15 278 Kč
 ks
414 455 230 001 Láhve na vzorky, objem 250 ml, 10 kusů 4-6 týdnů 2 772 Kč
 ks
414 450 030 007 Nerezová záchytná miska, objem 5 litrů 4-6 týdnů 14 238 Kč
 ks
414 451 870 006 Kruhový filtr pro 5litrovou záchytnou nádobu 4-6 týdnů 39 690 Kč
 ks
414 457 480 001 1 Upevňovací kroužky pro kruhový filtr, včetně 5 ks prachových filtrů 4-6 týdnů 4 253 Kč
 ks
414 455 240 002 1 Prachové filtry pro kruhový filtr (25 kusů) 4-6 týdnů 4 883 Kč
 ks
414 451 870 007 Filtrační hadice pro 5l záchytnou nádobu, včetně držáku 4-6 týdnů 30 839 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Cyklóny a vysavače (kompatibilní s mlýny SM 200 a SM 300), příslušenství pro cyklóny

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 450 200 004 Cyklónový odlučovač včetně 500ml láhve na vzorky (používá se v kombinaci s průmyslovým vysavačem) 4-6 týdnů 110 565 Kč
 ks
414 459 350 024 Cyklónový odlučovač včetně plastové 26l sběrné nádoby (používá se v kombinaci s průmyslovým vysavačem) 4-6 týdnů 132 615 Kč
 ks
414 457 480 005 1 Vysavač průmyslový, 230 V, 50/60 Hz 4-6 týdnů 34 650 Kč
 ks
414 455 230 002 Láhve na vzorky, objem 500 ml, 10 kusů 4-6 týdnů 2 741 Kč
 ks
414 450 010 001 Držák láhví na vzorky (pro láhev o objemu 1, 2 nebo 5 litrů) 4-6 týdnů 8 379 Kč
 ks
414 452 390 011 Láhev na vzorky, objem 1 litr 4-6 týdnů 1 890 Kč
 ks
414 452 390 010 Láhev na vzorky, objem 2 litry 4-6 týdnů 4 410 Kč
 ks
414 452 390 009 Láhev na vzorky, objem 5 litrů 4-6 týdnů 13 986 Kč
 ks
414 450 030 014 Záchytná nerezová 5l nádoba, včetně víka pro adaptér 4-6 týdnů 20 255 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

IQ/OQ dokumentace

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 452 000 032 IQ/OQ dokumentace pro SM 100 4-6 týdnů 12 096 Kč
 ks
414 452 000 013 IQ/OQ dokumentace pro SM 200 4-6 týdnů 12 096 Kč
 ks
414 452 000 014 IQ/OQ dokumentace pro SM 300 4-6 týdnů 12 096 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Ostatní příslušenství

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 452 250 002 Rukojeť pro snadnější vyjmutí rotoru 4-6 týdnů 1 512 Kč
 ks
414 451 110 003 Těsnění dvířek pro mlýny SM 100, SM 200 i SM 300 4-6 týdnů 1 386 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.
