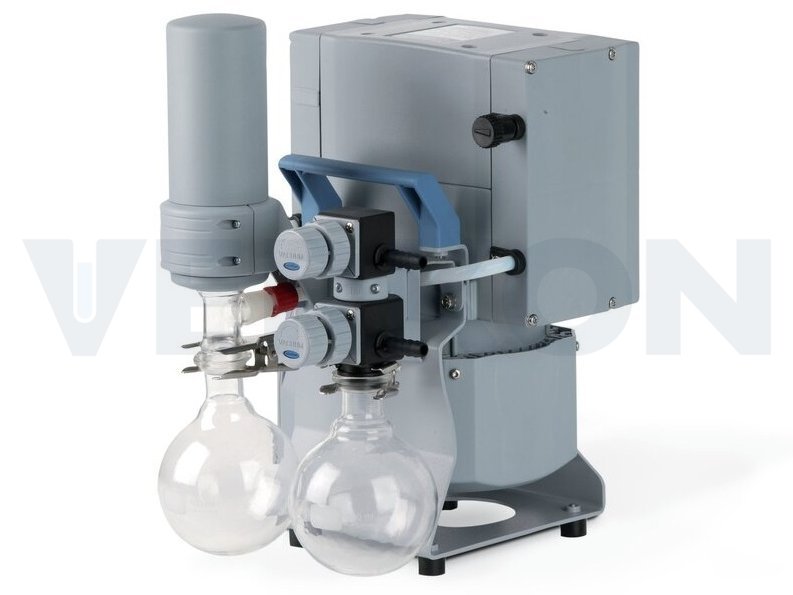

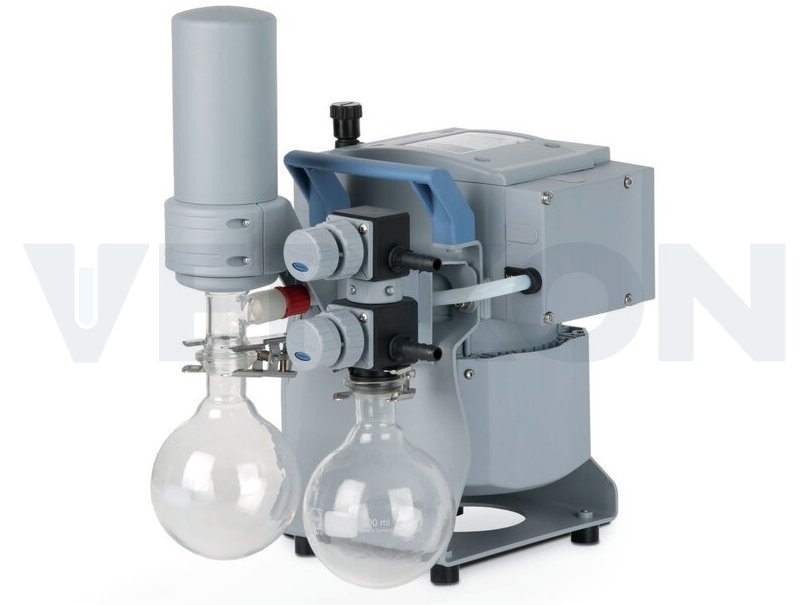

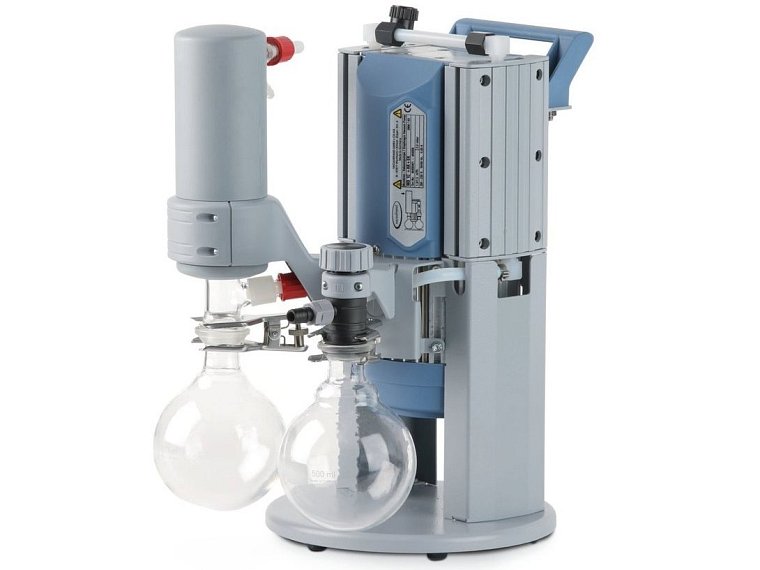

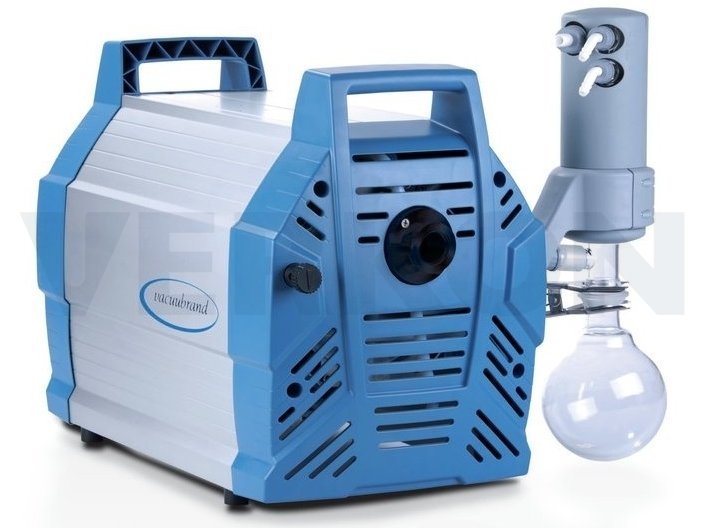

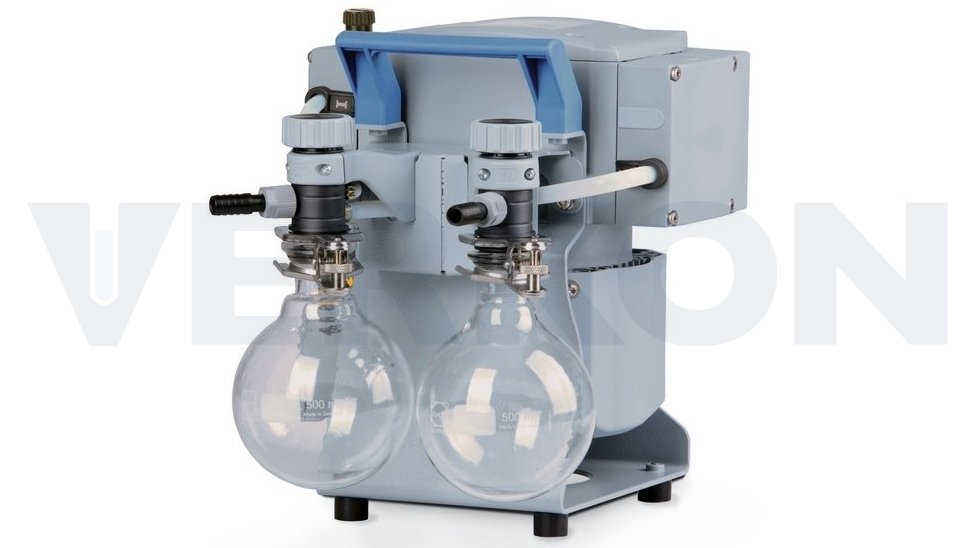

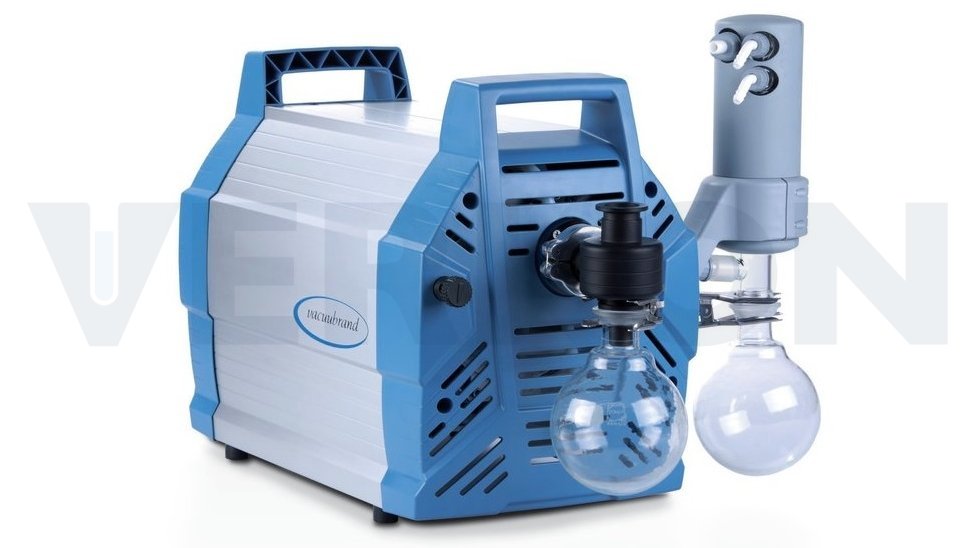

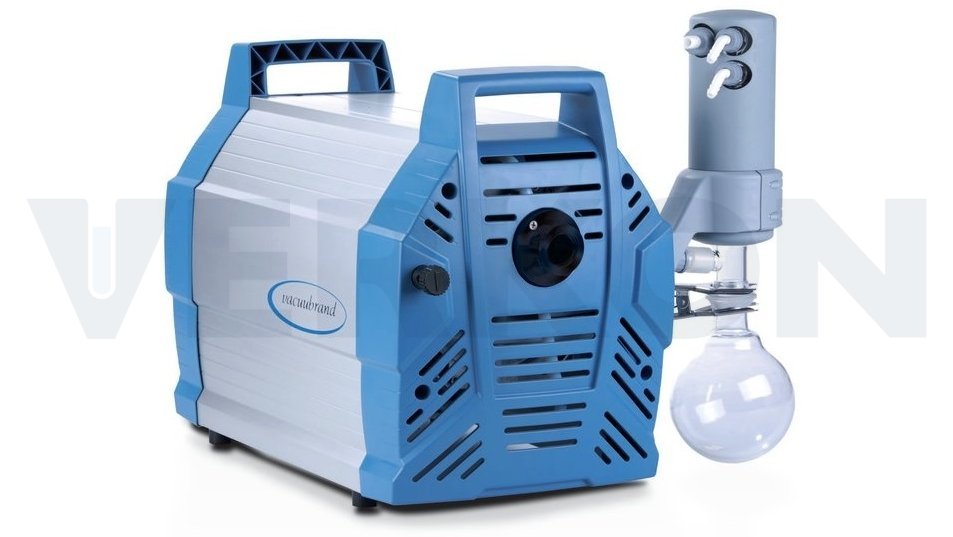

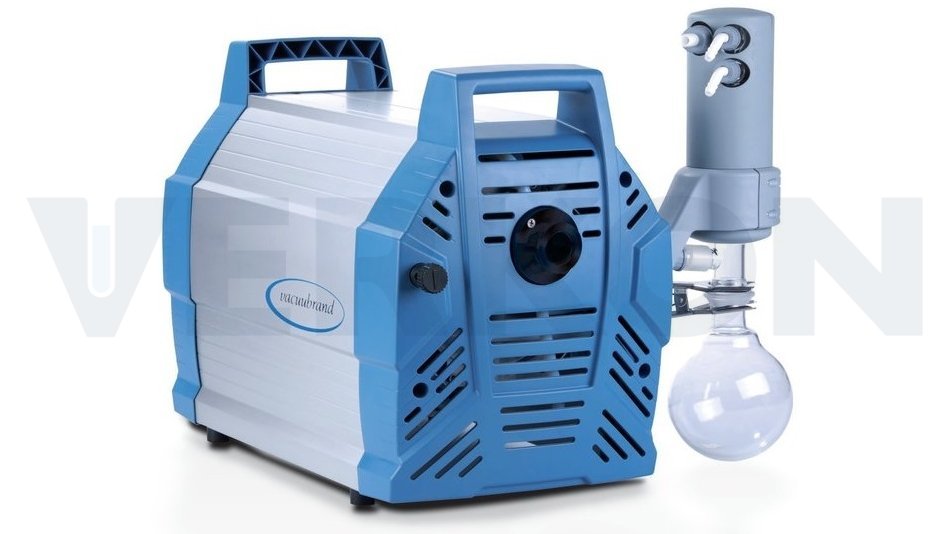

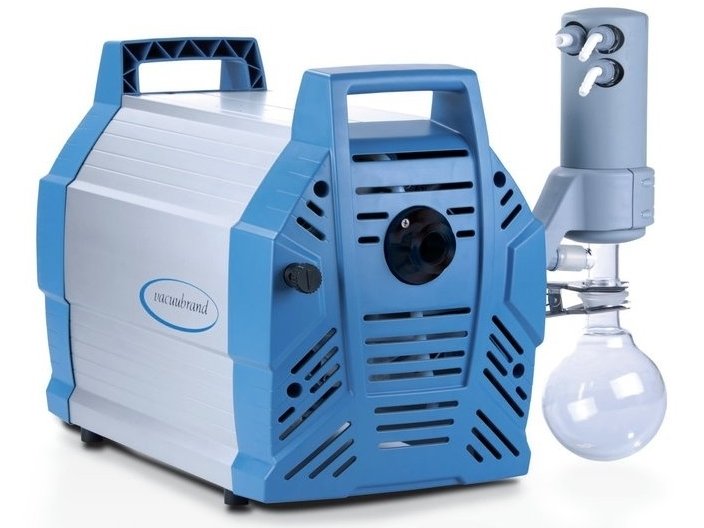

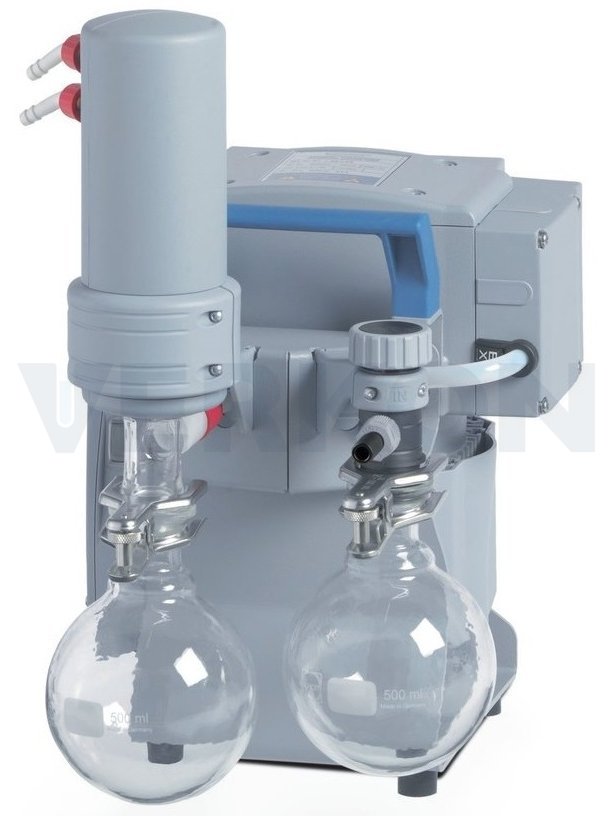

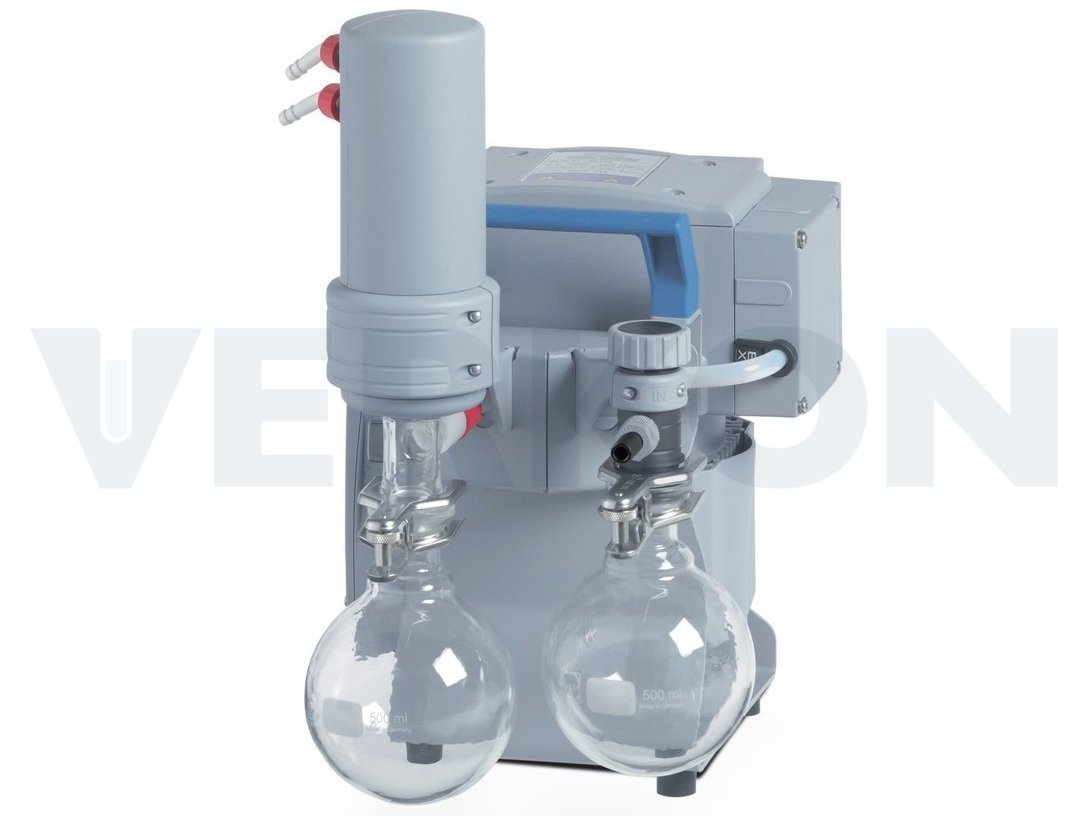

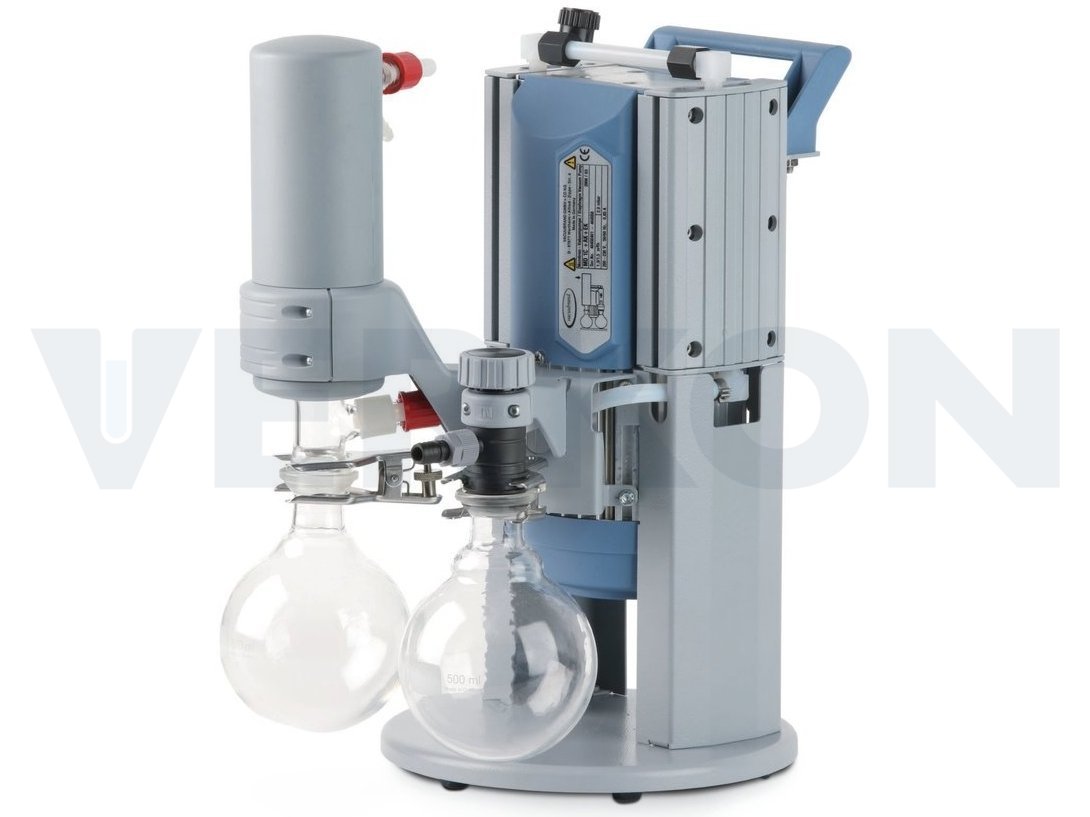

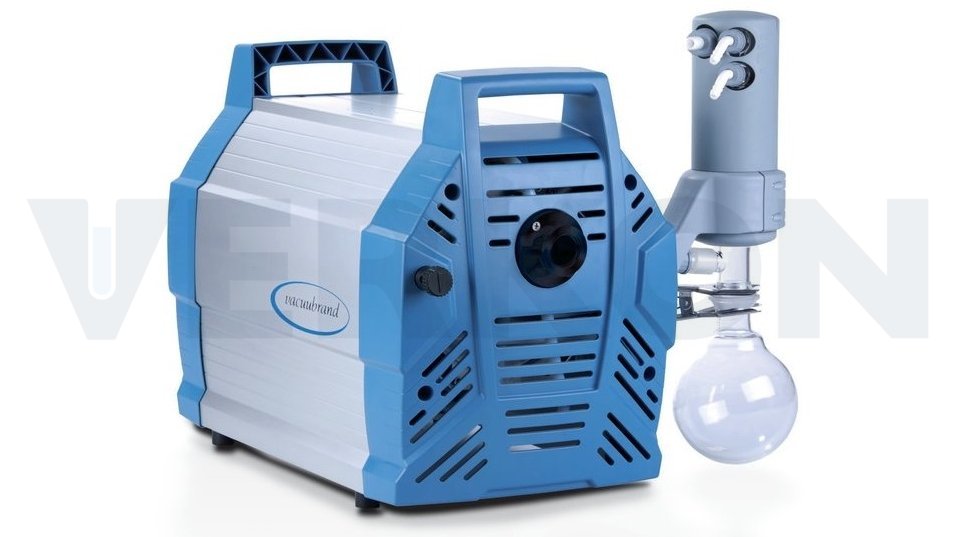

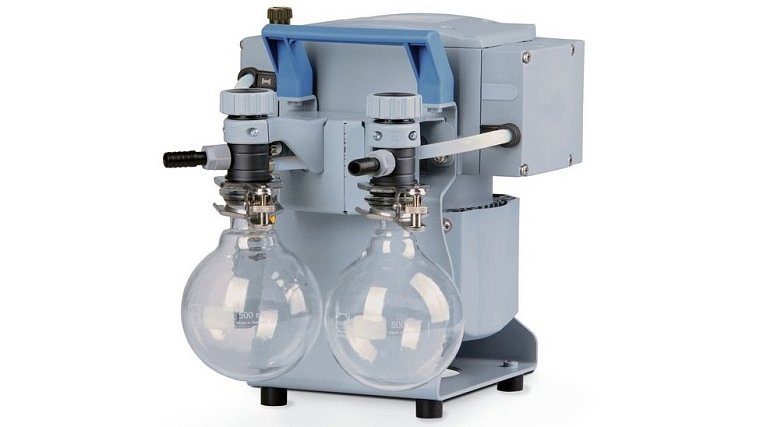

Stanice vakuová Vacuubrand, bez regulace vakua
Výrobci a značky Vacuubrand
Vakuovou stanici tvoří chemicky odolná membránová vývěva, která je na vstupu osazena odlučovačem a na výstupu kondenzátorem nebo odlučovačem. Využívá se jako zdroj neregulovaného vakua ve všech typech laboratoří. V naší nabídce najdete modely s různým rozsahem mezního vakua a rychlosti čerpání. Stanice jsou vhodné pro nepřetržité čerpání korozivních i nekorozivních plynů a par. Jsou zcela bezolejové s minimálními nároky na údržbu.
Základní charakteristika vakuových stanic Vacuubrand bez regulátoru vakua:
- různé modely (velký výběr mezního vakua a rychlostí čerpání)
- 4 modely se vstupním odlučovačem AK na záchyt částic a výstupním kondenzátorem EK pro vakuové destilace a regenerování rozpouštědel s téměř 100% výtěžností
- 2 modely se vstupním i výstupním odlučovačem AK pro aplikace, u kterých není nutná kondenzace par rozpouštědel na výstupu
- 3 modely s výstupním kondenzátorem EK pro regenerování rozpouštědel
- 2 modely se vstupním odlučovačem AK Synchro a výstupním kondenzátorem EK pro současný provoz dvou nezávislých aplikací (oba vstupy mají samostatný ruční ventil pro regulaci průtoku)
- vysoká čerpací rychlost
- výborná chemická odolnost
- bezolejové (minimální nároky na údržbu)
- tichý chod, nízké vibrace, hladký povrch pro snadné čištění
- dlouhá životnost (snadná výměna membrány i ventilů)
- certifikace ATEX II 3/- G IIC T3 X pro interní atmosféru (vnitřní části vývěvy, které přicházejí do styku s médiem, nemohou iniciovat vzplanutí nebo výbuch odsávaného média)
- oblast použití: regenerace rozpouštědel, sušení gelů, přenos agresivních plynů, rotační odpařování, vakuové sušárny – pro pomoc s výběrem nás neváhejte kontaktovat
- široká nabídka volitelného příslušenství (vakuové hadice, vstupní odlučovač AK, regulační ventil s manometrem, analogový manometr pro Synchro, regulační ventil průtoku atd.) – v případě zájmu nás neváhejte kontaktovat

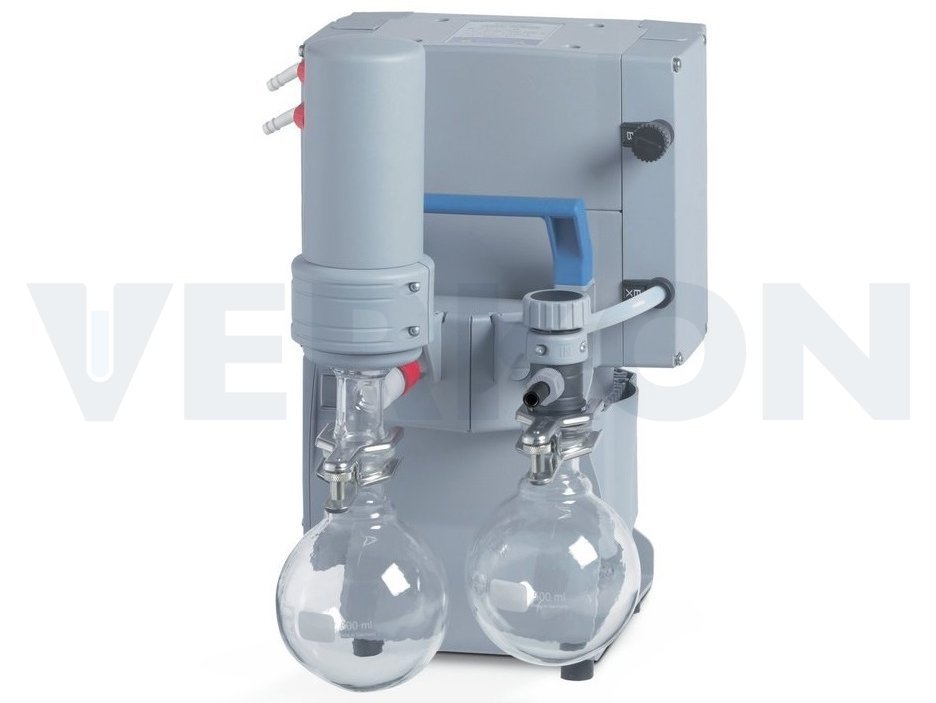

Technické údaje vakuových stanic Vacuubrand se vstupním odlučovačem AK a výstupním kondenzátorem EK
Zobrazit
| Typ | MZ 2C NT+AK+EK | MD 1C+AK+EK | MD 4C NT+AK+EK | MD 12C NT+AK+EK | |
| Provedení | dvoustupňová, dvoukomorová |
třístupňová, čtyřkomorová |
třístupňová, čtyřkomorová |
třístupňová, osmikomorová |
|
| Rychlost čerpání [l/min] | 33,3 | 21,7 | 56,7 | 200 | |
| Mezní tlak [mbar abs.] | 7/12(i) | 2/4(i) | 1,5/3(i) | 2/4(i) | |
| Přetlak [bar] | 1,1 | ||||
| Materiál | Hlava | fluoroplasty | |||
| Membrána | PTFE | ||||
| Provozní podmínky [°C] | 10 – 40 | ||||
| Motor | Výkon [kW] | 0,18 | 0,08 | 0,25 | 0,44 |
| Krytí | IP40 | ||||
| Vstup | olivka ID 8 – 10 mm | malá příruba KF DN 25/olivka ID 15 mm | |||
| Výstup | olivka ID 8 – 10 mm | ||||
| Chladič | 2x olivka ID 6 – 8 mm | ||||
| Rozměry (d x v x š) [mm] | 326 x 402 x 243 | 316 x 405 x 239 | 326 x 402 x 243 | 616 x 395 x 387 | |
| Hmotnost [kg] | 14,2 | 10,2 | 17,3 | 29,7 | |
| Napájení [V] | 230/50 | ||||

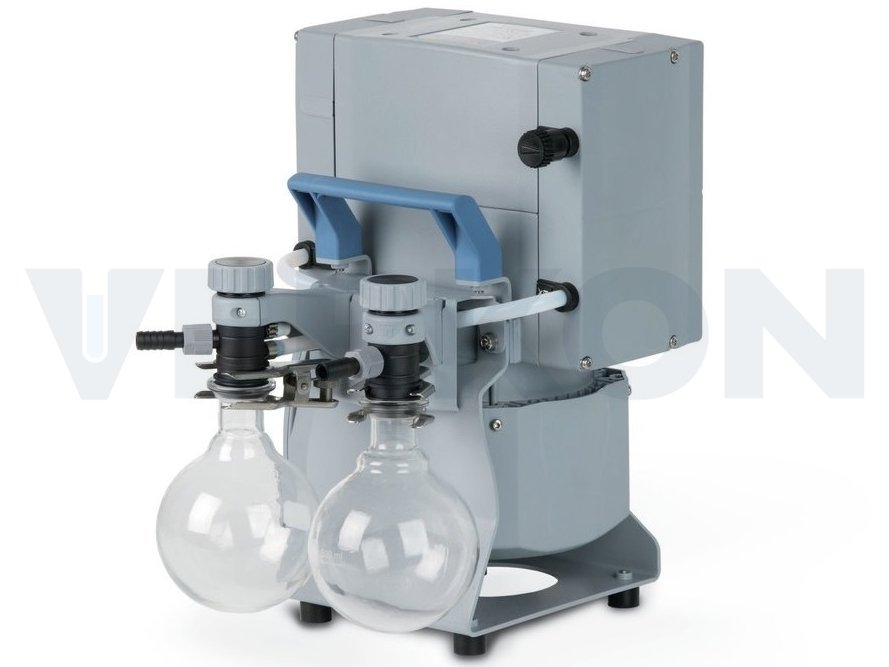

Technické údaje vakuových stanic Vacuubrand se vstupním i výstupním odlučovačem AK
Zobrazit
| Typ | MZ 2C NT+2AK | MD 4C NT+2AK | |
| Provedení | dvoustupňová, dvoukomorová | třístupňová, čtyřkomorová | |
| Rychlost čerpání [l/min] | 33,3 | 56,7 | |
| Mezní tlak [mbar abs.] | 7/12(i) | 1,5/3(i) | |
| Přetlak [bar] | 1,1 | ||
| Materiál | Hlava | fluoroplasty | |
| Membrána | PTFE | ||
| Provozní podmínky [°C] | 10 – 40 | ||
| Motor | Výkon [kW] | 0,18 | 0,25 |
| Krytí | IP40 | ||
| Vstup | olivka ID 8 – 10 mm | ||
| Výstup | olivka ID 8 – 10 mm | ||
| Rozměry (d x v x š) [mm] | 319 x 309 x 243 | 319 x 374 x 243 | |
| Hmotnost [kg] | 13,6 | 16,7 | |
| Napájení [V/Hz] | 230/50 | ||
Technické údaje vakuových stanic Vacuubrand s výstupním kondenzátorem EK
Zobrazit
| Typ | ME 16C NT+EK | MD 12C NT+EK | MV 10C NT+EK | |
| Provedení | jednostupňová, osmikomorová | třístupňová, osmikomorová | čtyřstupňová, osmikomorová | |
| Rychlost čerpání [l/min] | 271,7 | 200 | 158,4 | |
| Mezní tlak [mbar abs.] | 70/100(i) | 2/4(i) | 0,9/1,5(i) | |
| Přetlak [bar] | 1,1 | |||
| Materiál | Hlava | fluoroplasty | ||
| Membrána | PTFE | |||
| Provozní podmínky [°C] | 10 – 40 | |||
| Motor | Výkon [kW] | 0,44 | ||
| Krytí | IP40 | |||
| Vstup | malá příruba KF DN 25 | |||
| Výstup | olivka ID 8 – 10 mm | |||
| Chladič | 2x olivka ID 6 – 8 mm | |||
| Rozměry (d x v x š) [mm] | 528 x 395 x 387 | |||
| Hmotnost [kg] | 29,1 | |||
| Napájení [V/Hz] | 230/50 | |||
Technické údaje vakuových stanic Vacuubrand pro současný provoz dvou nezávislých aplikací
Zobrazit
| Typ | MZ 2C NT +AK SYNCHRO+EK | MD 4C NT +AK SYNCHRO+EK | |
| Provedení | dvoustupňová, dvoukomorová | třístupňová, čtyřkomorová | |
| Rychlost čerpání [l/min] | 33,3 | 56,7 | |
| Mezní tlak [mbar abs.] | 7/12(i) | 2/4(i) | |
| Přetlak [bar] | 1,1 | ||
| Materiál | Hlava | fluoroplasty | |
| Membrána | PTFE | ||
| Provozní podmínky [°C] | 10 – 40 | ||
| Motor | Výkon [kW] | 0,18 | 0,25 |
| Krytí | IP40 | ||
| Vstup | 2x olivka ID 8 – 10 mm | ||
| Výstup | olivka ID 8 – 10 mm | ||
| Chladič | 2x olivka ID 6 – 8 mm | ||
| Rozměry (d x v x š) [mm] | 326 x 402 x 248 | ||
| Hmotnost [kg] | 14,5 | 17,6 | |
| Napájení [V/Hz] | 230/50 | ||
Ceny jsou uvedeny v Kč bez DPH.
Soubory ke stažení
Data-Sheet-Chemistry-Compatibility-of-Vacuubrand-Chemistry-Diaphragm-Pumps-EN.pdfStanice vakuová Vacuubrand, s manuální regulací
Výrobci a značky Vacuubrand

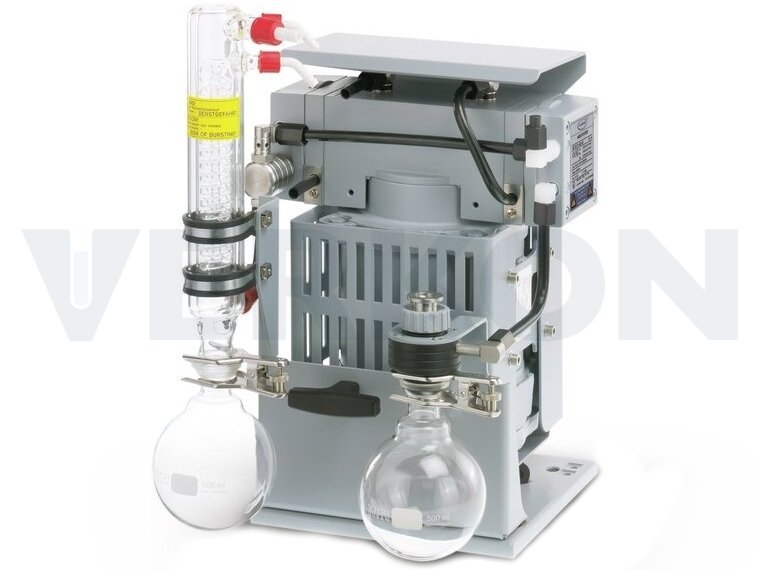

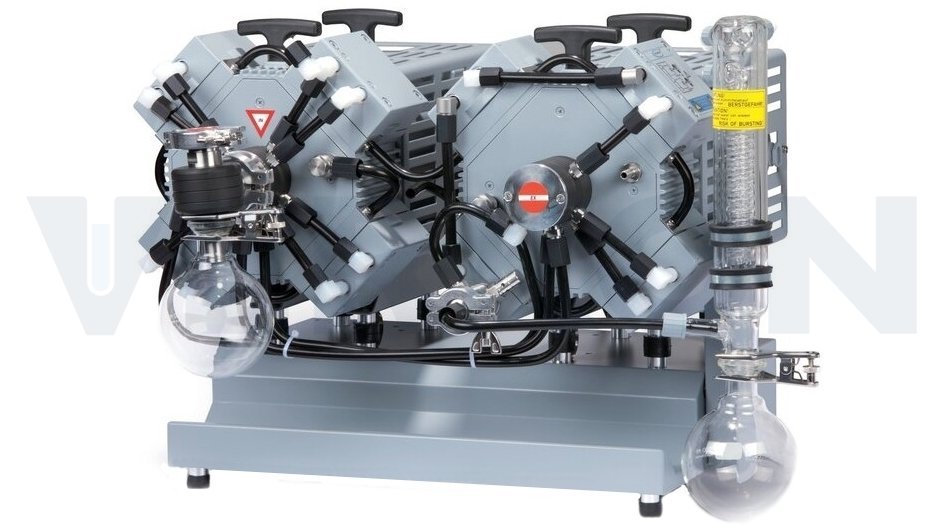

Vakuové stanice Vacuubrand s manuální regulací umožňují sledovat hodnotu požadovaného vakua v sací větvi na analogovém manometru a manuálně škrcením nebo pootevíráním ventilu vakuum upravovat na požadovanou hodnotu. Základem stanice je chemicky odolná membránová vývěva, která je na vstupní straně osazena odlučovačem. Na výstupní straně je u 2 modelů této řady výstupní kondenzátor. Stanice najdou své uplatnění ve všech typech laboratoří.
Základní charakteristika vakuových stanic Vacuubrand s manuální regulací:
- model MZ 2C NT +AK+M+D se vstupním odlučovačem AK pro filtraci
- modely PC 101 NT a 201 NT se vstupním odlučovačem AK na záchyt částic a výstupním kondenzátorem EK pro vakuové destilace a regenerování rozpouštědel s téměř 100% výtěžností
- ruční ventil pro regulaci vakua, zobrazení nastavených hodnot na analogovém manometru
- vysoká čerpací rychlost
- výborná chemická odolnost
- bezolejové (minimální nároky na údržbu)
- tichý chod, nízké vibrace, hladký povrch pro snadné čištění
- dlouhá životnost (snadná výměna membrány i ventilů)
- certifikace ATEX II 3/- G IIC T3 X pro interní atmosféru (vnitřní části vývěvy, které přicházejí do styku s médiem, nemohou iniciovat vzplanutí nebo výbuch odsávaného média)
- oblast použití: filtrace, regenerace rozpouštědel, rotační odpařování, vakuové sušárny – pro pomoc s výběrem nás neváhejte kontaktovat
Technické údaje vakuových stanic Vacuubrand s manuální regulací
Zavřít
| Typ stanice |
MZ 2C NT +AK+M+D | PC 101 NT | PC 201 NT | |
| Vývěva | Typ | MZ 2C NT | MD 4C NT | |
| Provedení | dvoustupňová, dvoukomorová | třístupňová, čtyřkomorová | ||
| Regulace vakua | jehlový ventil, analogový manometr | |||
| Rychlost čerpání [l/min] | 33,3 | 56,7 | ||
| Mezní tlak [mbar abs.] | 7/12(i) | 1,5/3(i) | ||
| Přetlak [bar] | 1,1 | |||
| Materiál | Hlava | fluoropolymery | ||
| Membrána | PTFE | |||
| Provozní podmínky [°C] | 10 – 40 | |||
| Motor | Výkon [kW] | 0,18 | 0,25 | |
| Krytí | IP40 | |||
| Vstup | olivka ID 8 – 10 mm | |||
| Výstup | olivka ID 8 – 10 mm | |||
| Chladič | 2x olivka ID 6 – 8 mm | |||
| Rozměry (d x v x š) [mm] | 310 x 313 x 243 | 326 x 402 x 243 | 326 x 402 x 243 | |
| Hmotnost [kg] | 13,4 | 14,5 | 17,5 | |
| Napájení [V/Hz] | 230/50 | |||
Ceny jsou uvedeny v Kč bez DPH.
Soubory ke stažení

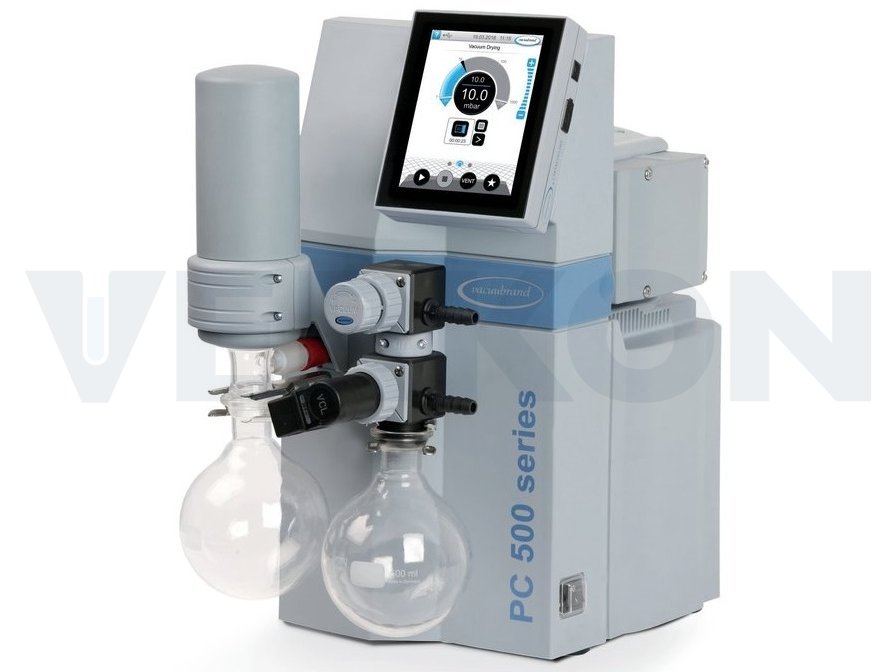

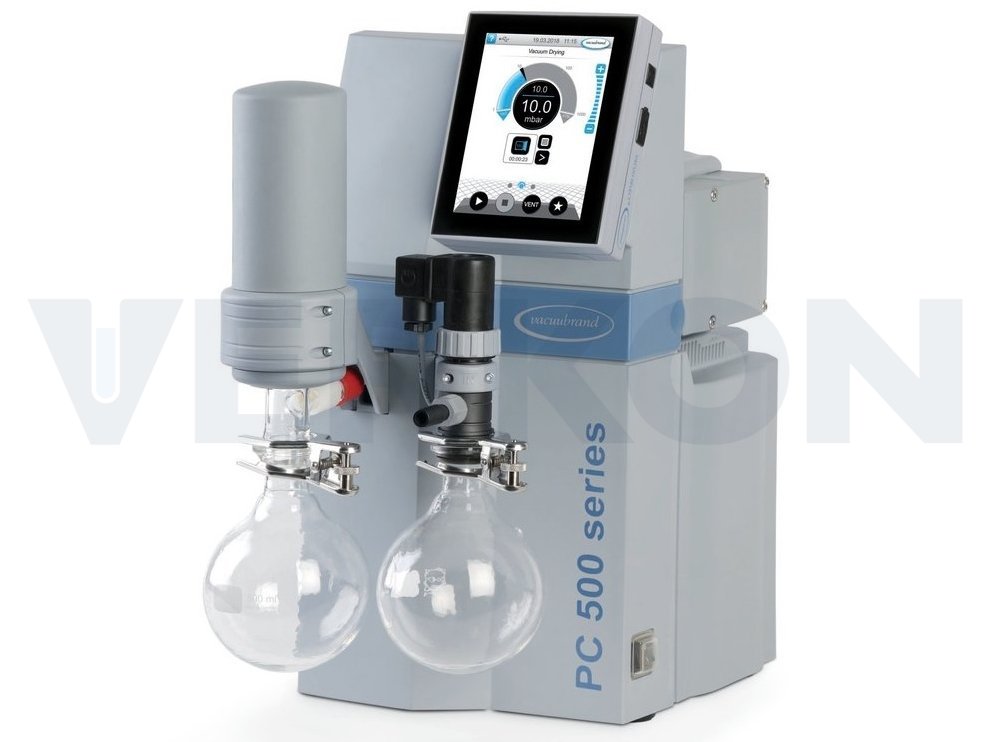

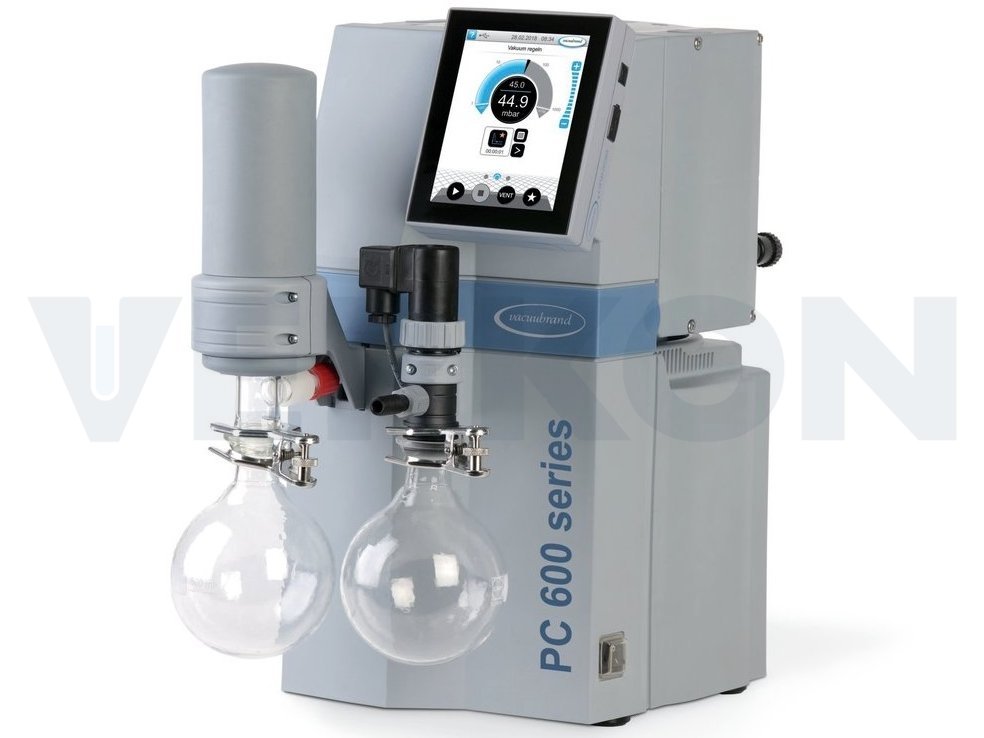

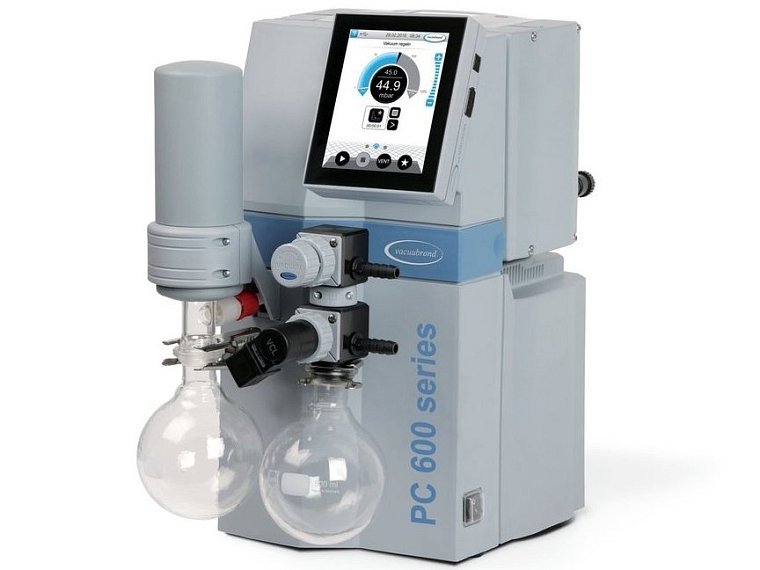

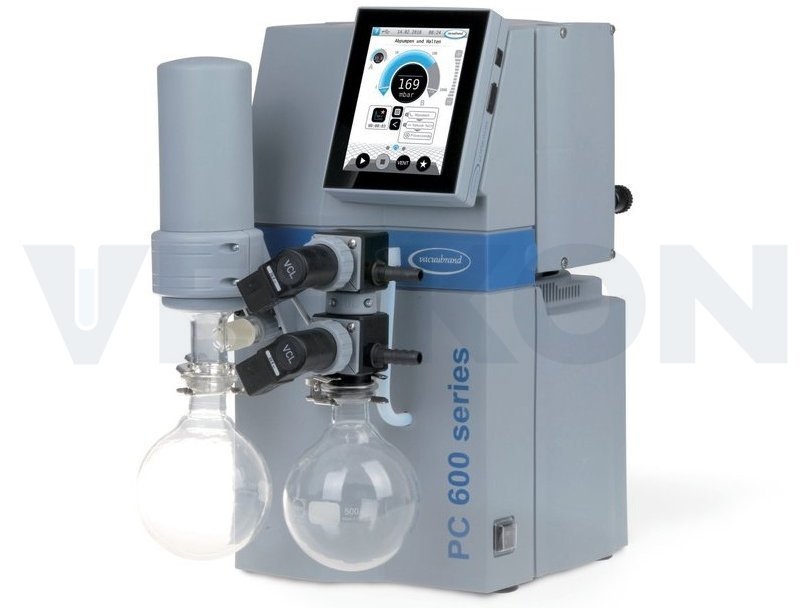

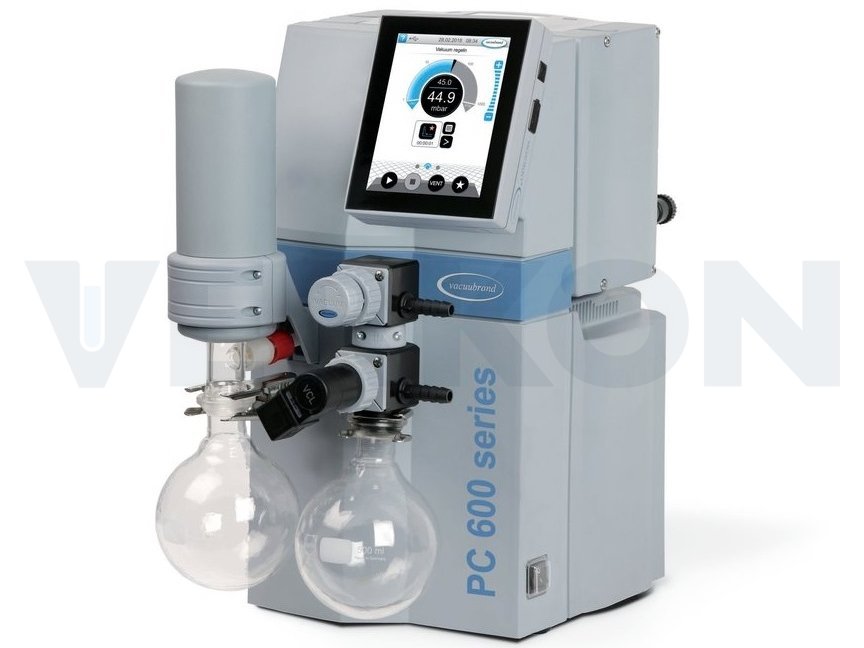

Stanice vakuová Vacuubrand, série PC 500 a 600 s regulátorem vakua
Výrobci a značky Vacuubrand
Vakuové stanice Vacuubrand série PC 500 a 600 jsou kompletní vakuové systémy s chemicky odolnou membránovou vývěvou, vstupním odlučovačem, kondenzátorem a dvoubodovým vakuovým regulátorem VACUU-SELECT. Na vstupu jsou osazeny jedním nebo dvěma ventily. Modely se dvěma ventily umožňují současný provoz dvou nezávislých aplikací. Stanice najdou své uplatnění ve všech typech laboratoří.
Základní charakteristika vakuových stanic Vacuubrand série PC 500 a 600 select:
- 2 modely (PC 510 a PC 610) se vstupním odlučovačem AK na záchyt částic a výstupním kondenzátorem EK pro vakuové destilace a regenerování rozpouštědel s téměř 100% výtěžností
- 4 modely se vstupním odlučovačem AK, výstupním kondenzátorem EK a dvěma ventily pro současný provoz dvou nezávislých aplikací

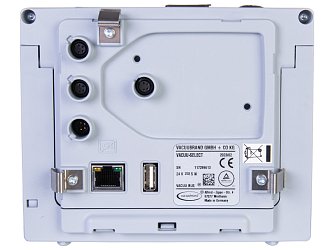

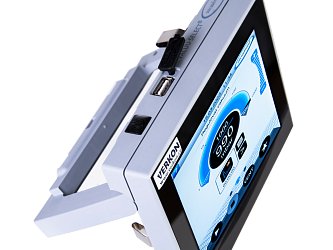

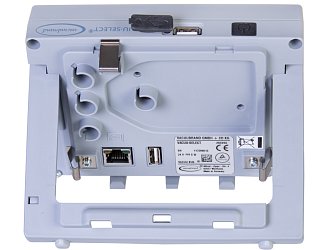

- odnímatelný regulátor VACUU-SELECT (udržení stabilní úrovně tlaku pomocí 2bodového řízení, automatická detekce bodu varu v případě odpařování rozpouštědel)
- vysoká čerpací rychlost
- výborná chemická odolnost
- bezolejové (minimální nároky na údržbu)
- tichý chod, nízké vibrace, hladký povrch pro snadné čištění
- dlouhá životnost (snadná výměna membrány i ventilů)
- certifikace ATEX II 3/- G IIC T3 X pro interní atmosféru (vnitřní části vývěvy, které přicházejí do styku s médiem, nemohou iniciovat vzplanutí nebo výbuch odsávaného média)
- oblast použití: destilace, sušení, rotační odpařování, vakuové sušárny – pro pomoc s výběrem nás neváhejte kontaktovat
- široká nabídka volitelného příslušenství (vakuové hadice, zavzdušňovací ventil, ventil chladicí kapaliny, senzor hladiny) – v případě zájmu nás neváhejte kontaktovat
Technické údaje vakuových stanic Vacuubrand série PC 500 s mezním tlakem 7 mbar
Zobrazit
| Typ stanice |
PC 510 select | PC 511 select | PC 520 select | |
| Vývěva | MZ 2C NT (dvoustupňová, dvoukomorová) | |||
| Ventil | 1x elektromagnetický | 1x ruční, 1x elektromagnetický | 2x elektromagnetický | |
| Regulace vakua | regulátor VACUU-SELECT | |||
| Rychlost čerpání [l/min] | 33,3 | |||
| Mezní tlak [mbar abs.] | 7/12(i) | |||
| Přetlak [bar] | 1,1 | |||
| Materiál | Hlava | fluoropolymery | ||
| Membrána | PTFE | |||
| Provozní podmínky [°C] | 10 – 40 | |||
| Motor | Výkon [kW] | 0,18 | ||
| Krytí | IP40 | |||
| Vstup | olivka ID 8 – 10 mm | 2x olivka ID 8 – 10 mm | ||
| Výstup | olivka ID 8 – 10 mm | |||
| Chladič | 2x olivka ID 6 – 8 mm | |||
| Rozměry (d x v x š) [mm] | 418 x 457 x 270 | 435 x 457 x 270 | ||
| Hmotnost [kg] | 17,2 | 17,4 | 17,7 | |
| Napájení [V/Hz] | 230/50 | |||
Technické údaje vakuových stanic Vacuubrand série PC 600 s mezním tlakem 1,5 mbar
Zobrazit
| Typ stanice |
PC 610 select | PC 611 select | PC 620 select | |
| Vývěva | MD 4C NT (třístupňová, čtyřkomorová) | |||
| Ventil | 1x elektromagnetický | 1x ruční, 1x elektromagnetický | 2x elektromagnetický | |
| Regulace vakua | regulátor VACUU-SELECT | |||
| Rychlost čerpání [l/min] | 56,7 | |||
| Mezní tlak [mbar abs.] | 1,5/3(i) | |||
| Přetlak [bar] | 1,1 | |||
| Materiál | Hlava | fluoropolymery | ||
| Membrána | PTFE | |||
| Provozní podmínky [°C] | 10 – 40 | |||
| Motor | Výkon [kW] | 0,25 | ||
| Krytí | IP40 | |||
| Vstup | olivka ID 8 – 10 mm | 2x olivka ID 8 – 10 mm | ||
| Výstup | olivka ID 8 – 10 mm | |||
| Chladič | 2x olivka ID 6 – 8 mm | |||
| Rozměry (d x v x š) [mm] | 419 x 457 x 269 | 435 x 457 x 268 | 435 x 457 x 270 | |
| Hmotnost [kg] | 20,4 | 20,6 | ||
| Napájení [V/Hz] | 230/50 | |||
Ceny jsou uvedeny v Kč bez DPH.
Soubory ke stažení
Video k produktu

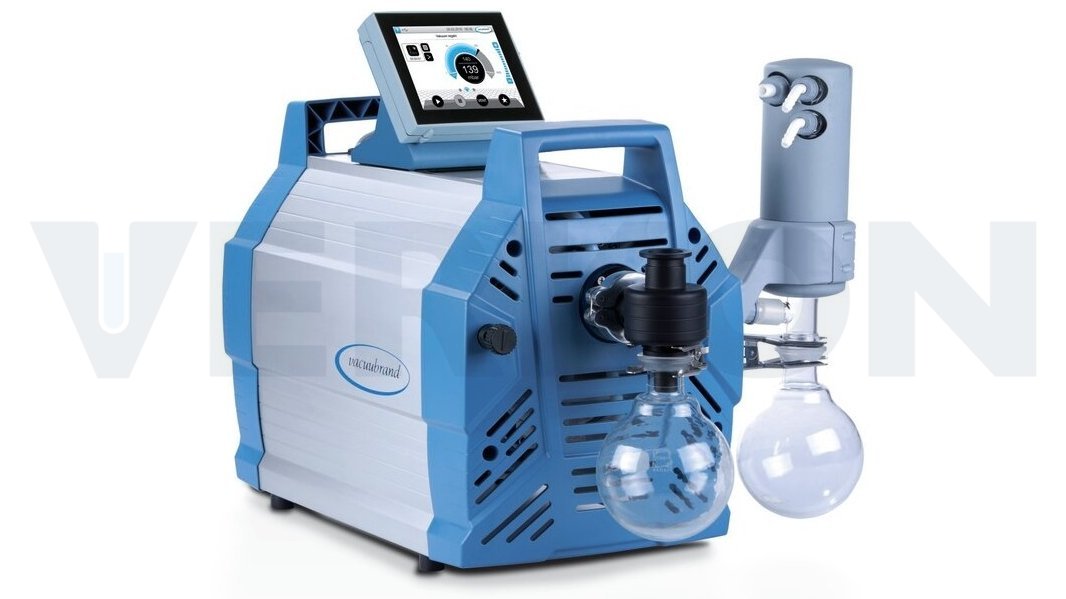

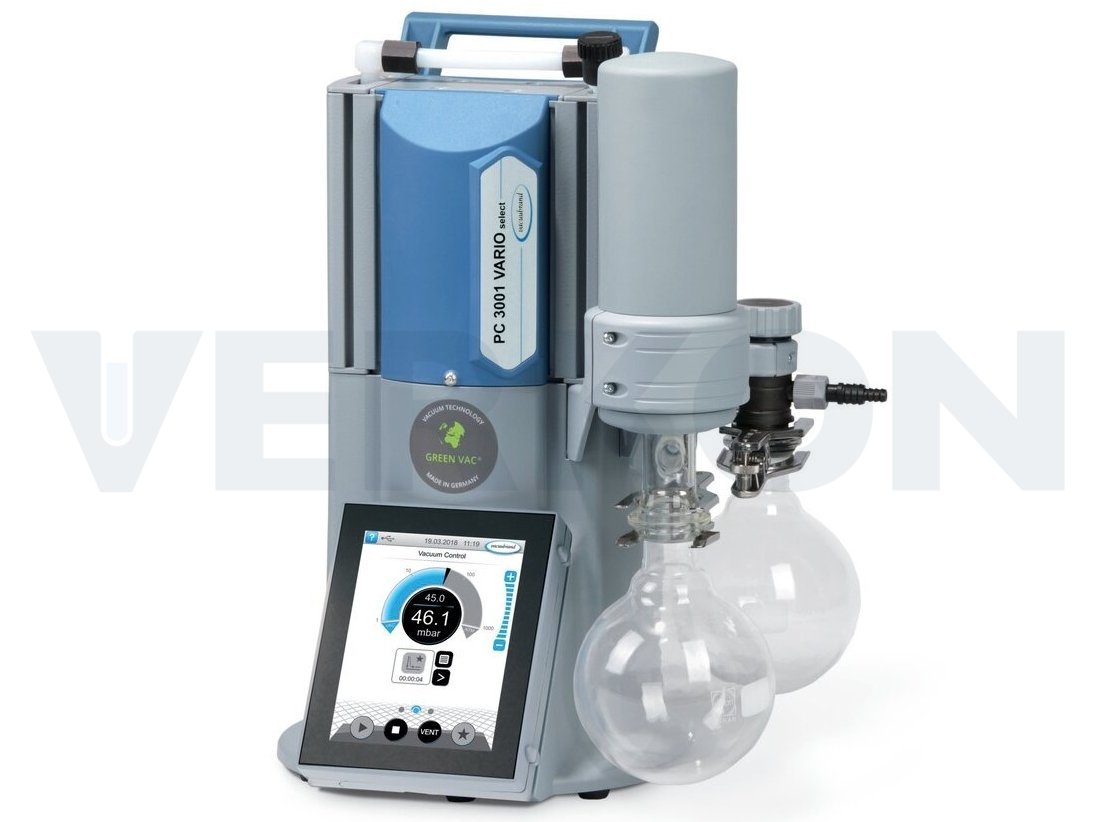

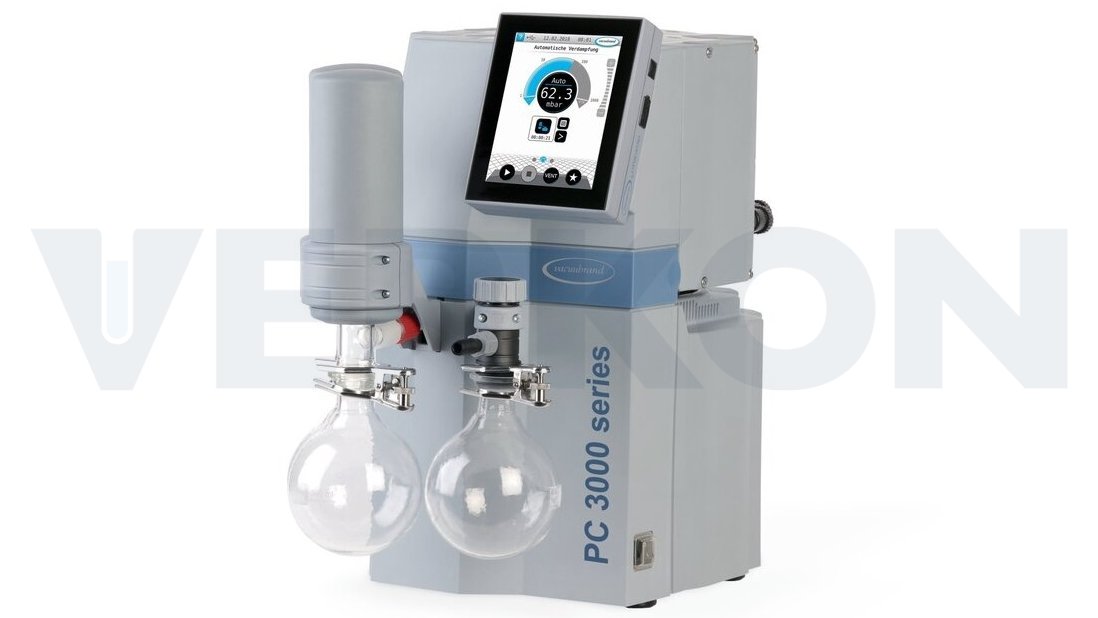

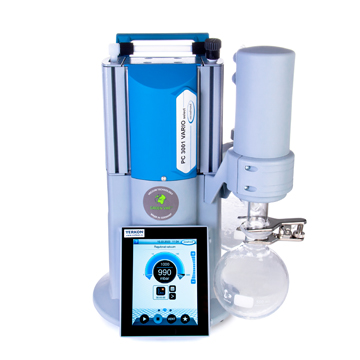

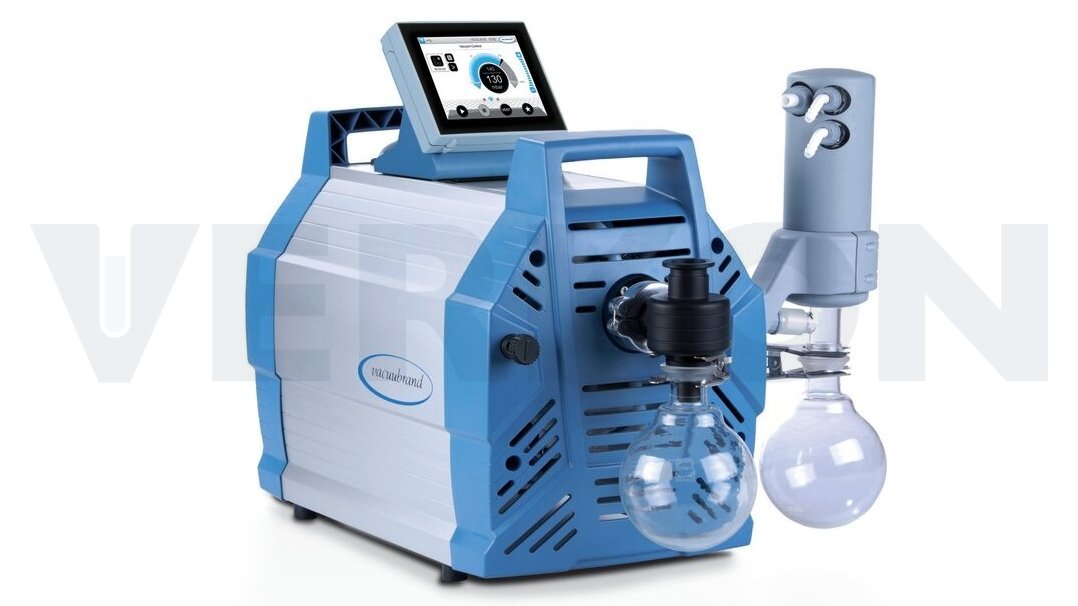

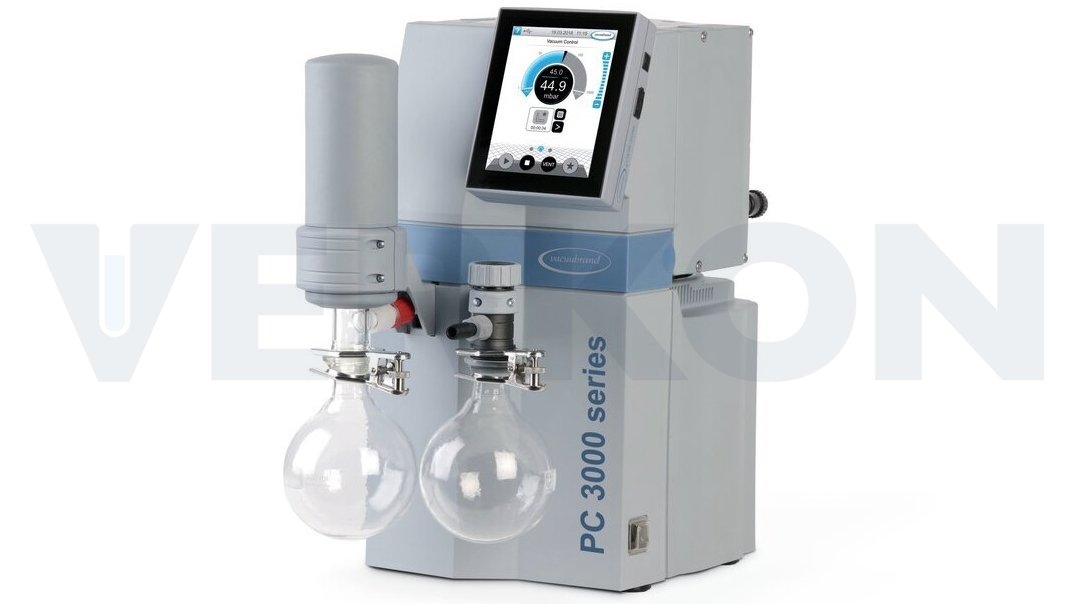

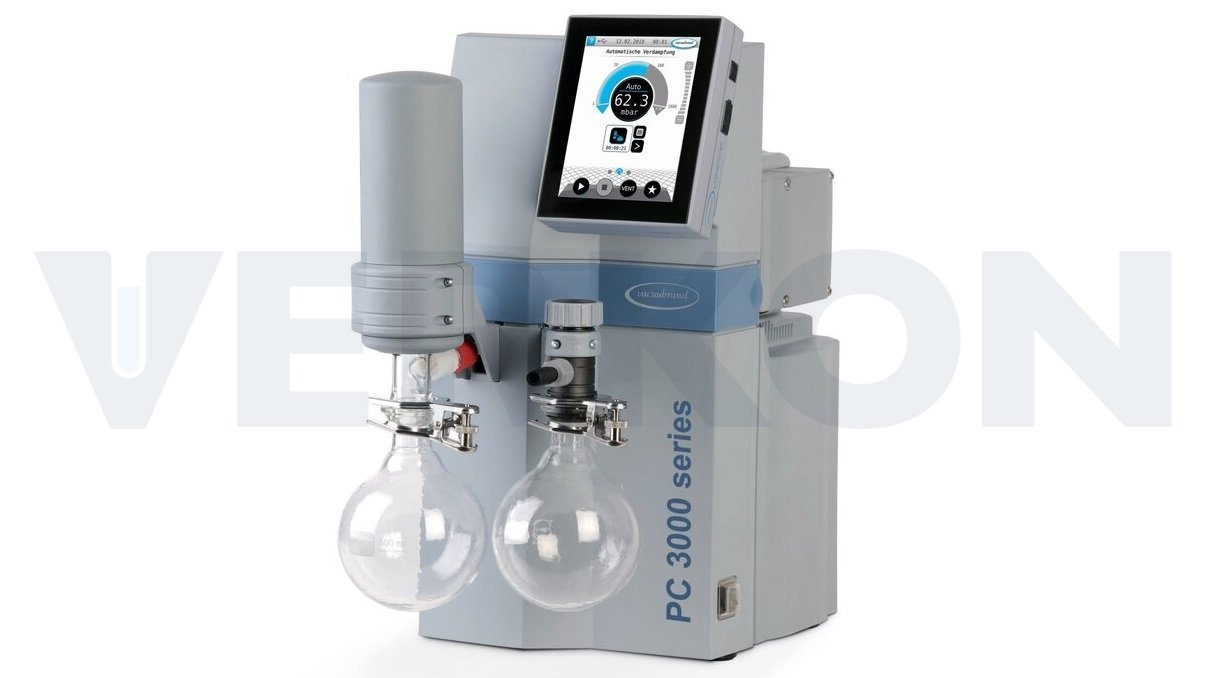

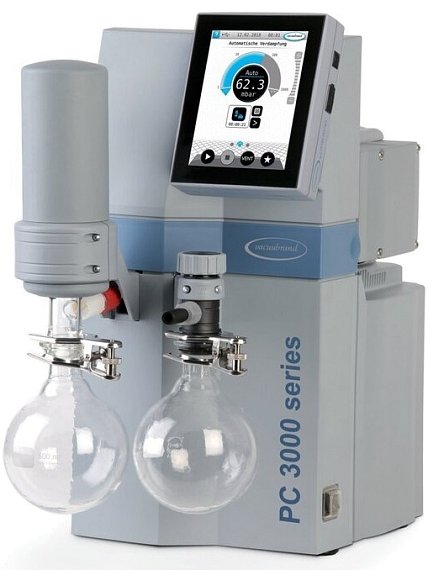

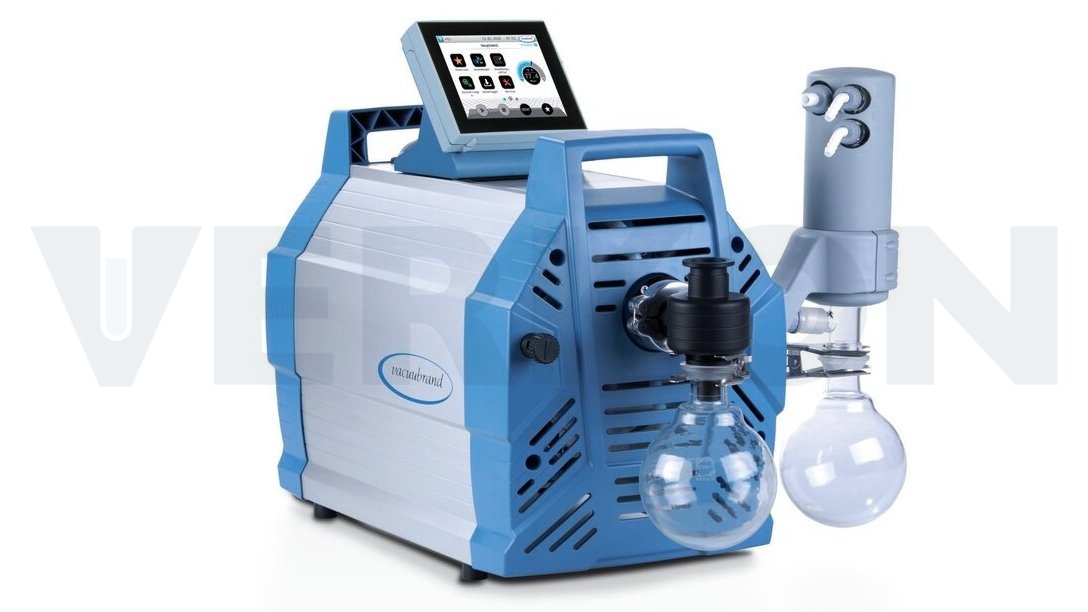

Stanice vakuová Vacuubrand, série PC VARIO s regulátorem vakua
Výrobci a značky Vacuubrand
Vakuové stanice Vacuubrand série PC VARIO 30xx jsou kompletní vakuové systémy s chemicky odolnou membránovou vývěvou, vstupním odlučovačem, kondenzátorem a dvoubodovým vakuovým regulátorem VACUU-SELECT. Intuitivní uživatelské rozhraní, dotykový displej a předdefinované aplikace výrazně zjednodušují práci v každé laboratoři. Regulátor přímo ovlivňuje otáčky motoru, a nabízí tak maximální přesnost nastavení hodnot vakua.
Základní charakteristika vakuových stanic Vacuubrand série PC VARIO 30xx:
- 7 modelů s různou kombinací mezního tlaku a rychlosti čerpání

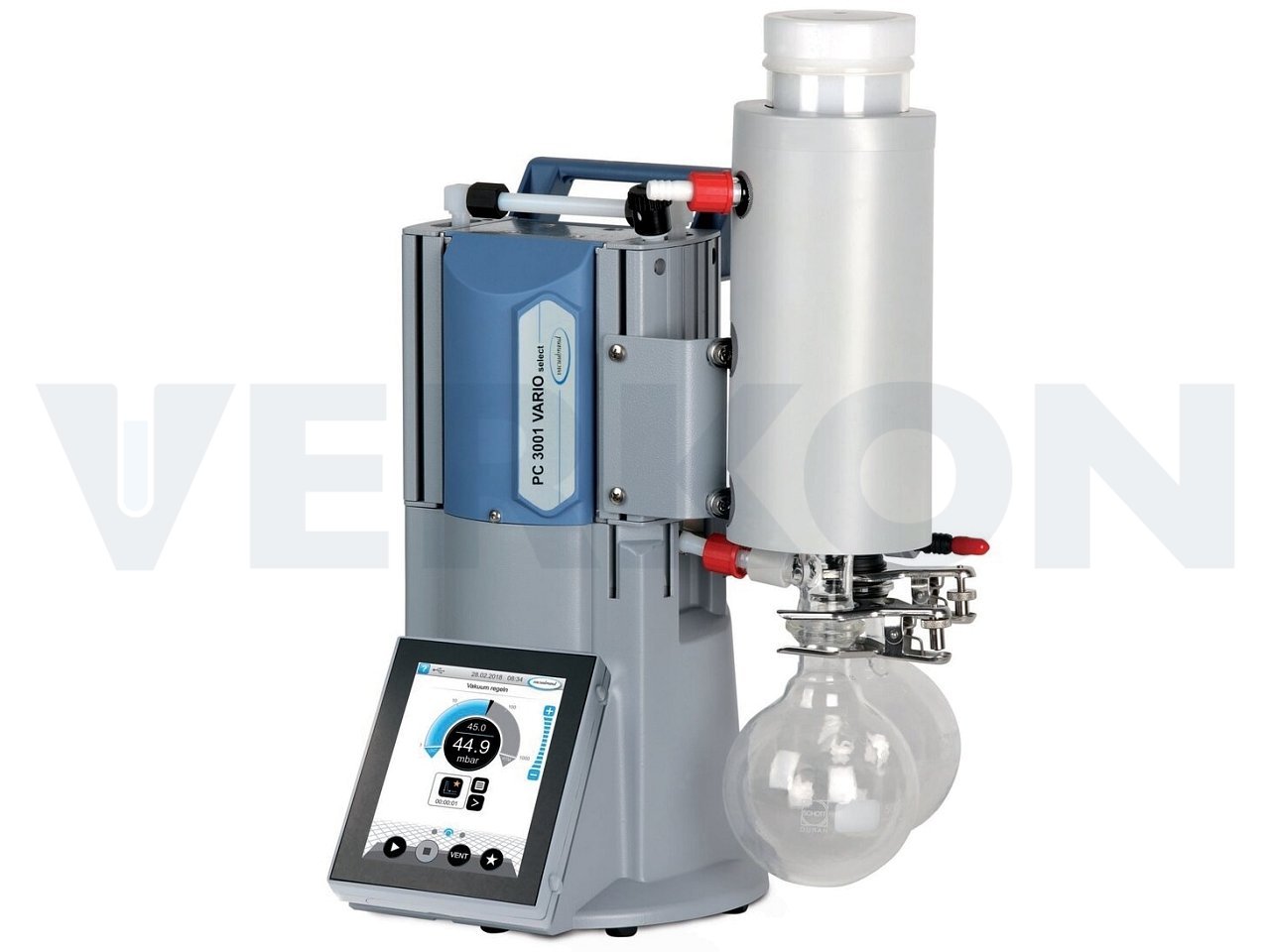

- 1 model (PC VARIO 3001 TE select) s chladičem pro práci se suchým ledem
- odnímatelný regulátor VACUU-SELECT (udržení stabilní úrovně tlaku pomocí 2bodového řízení, automatická detekce bodu varu v případě odpařování rozpouštědel)
- vysoká čerpací rychlost
- výborná chemická odolnost (vhodné i pro čerpání agresivních par a plynů)
- bezolejové (minimální nároky na údržbu)
- tichý chod, nízké vibrace, hladký povrch pro snadné čištění
- dlouhá životnost (snadná výměna membrány i ventilů)
- certifikace ATEX II 3/- G Ex h IIC T3 Gc X pro interní atmosféru (vnitřní části vývěvy, které přicházejí do styku s médiem, nemohou iniciovat vzplanutí nebo výbuch odsávaného média)
- oblast použití: odpařování rozpouštědel s nízkým i vysokým bodem varu, sušení, rotační odpařování, vakuové sušárny – pro pomoc s výběrem nás neváhejte kontaktovat
- široká nabídka volitelného příslušenství (vakuové hadice, zavzdušňovací ventil, ventil chladicí kapaliny, senzor hladiny) – v případě zájmu nás neváhejte kontaktovat
Technické údaje vakuových stanic Vacuubrand PC VARIO select 3001, 3002, 3003 a 3004
Zobrazit
| Typ stanice |
PC VARIO 3001 select PC VARIO 3001 TE select |
PC VARIO 3002 select | PC VARIO 3003 select |
PC VARIO 3004 select |
|
| Vývěva | Typ | MD 1C VARIO-SP | MZ 2C NT VARIO | MV 2C NT VARIO | MD 4C NT VARIO |
| Provedení | třístupňová, čtyřkomorová |
dvoustupňová, dvoukomorová |
čtyřstupňová, čtyřkomorová |
třístupňová, čtyřkomorová |
|
| Rychlost čerpání [l/min] | 33,3 | 46,7 | 46,7 | 76,7 | |
| Mezní tlak [mbar abs.] | 2,0/4(i) | 7/12(i) | 0,6/1,5(i) | 1,5/3(i) | |
| Přetlak [bar] | 1,1 | ||||
| Materiál | Hlava | fluoroplasty | |||
| Membrána | PTFE | ||||
| Provozní podmínky [°C] | 10 – 40 | ||||
| Motor | Výkon [kW] | 0,16 | 0,53 | ||
| Krytí | IP20 | IP40 | |||
| Vstup | olivka ID 6 – 10 mm | olivka ID 8 – 10 mm | |||
| Výstup | olivka ID 8 – 10 mm | ||||
| Chladič | 2x olivka ID 6 – 8 mm | ||||
| Rozměry (d x v x š) [mm] | 303 x 400 x 306 301 x 493 x 341 |
419 x 444 x 243 | 419 x 457 x 268 | 419 x 457 x 268 | |
| Hmotnost [kg] | 8,2/8,7 | 17,9 | 21,1 | 21,1 | |
| Napájení [V/Hz] | 230/50 | ||||
Technické údaje vakuových stanic Vacuubrand PC VARIO select 3010, 3012 a 3016
Zobrazit
| Typ stanice |
PC 3010 NT VARIO select | PC 3012 NT VARIO select | PC 3016 NT VARIO select | |
| Vývěva | Typ | MV 10C NT | MD 12C NT | ME 16C NT |
| Provedení | čtyřstupňová, osmikomorová | třístupňová, osmikomorová | jednostupňová, osmikomorová | |
| Rychlost čerpání [l/min] | 213,3 | 238,3 | 321,6 | |
| Mezní tlak [mbar abs.] | 0,6/1,2(i) | 1,5/3(i) | 70/100(i) | |
| Přetlak [bar] | 1,1 | |||
| Materiál | Hlava | fluoroplasty | ||
| Membrána | PTFE | |||
| Provozní podmínky [°C] | 10 – 40 | |||
| Motor | Výkon [kW] | 0,53 | ||
| Krytí | IP40 | |||
| Vstup | malá příruba KF DN 25/olivka ID 15 mm | |||
| Výstup | olivka ID 8 – 10 mm | |||
| Chladič | 2x olivka ID 6 – 8 mm | |||
| Rozměry (d x v x š) [mm] | 616 x 450 x 387 | |||
| Hmotnost [kg] | 29,7 | |||
| Napájení [V/Hz] | 230/50 | |||
Fotogalerie regulátoru vakua VACUU-SELECT:
Ceny jsou uvedeny v Kč bez DPH.
Soubory ke stažení
Video k produktu
Stanice vakuová Vacuubrand s certifikací ATEX
Výrobci a značky Vacuubrand

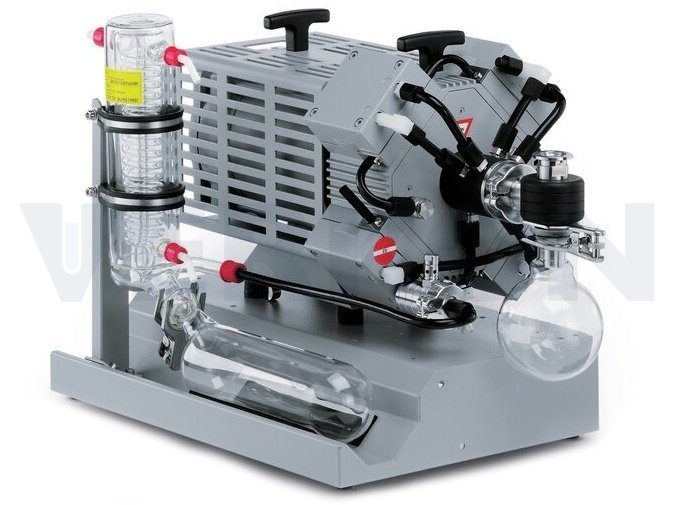

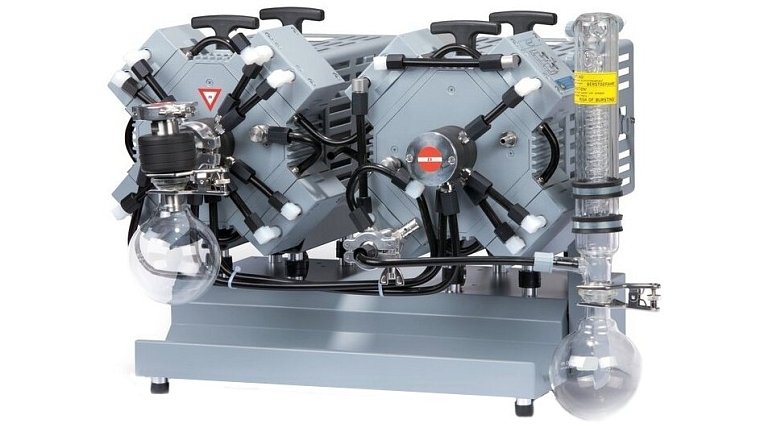

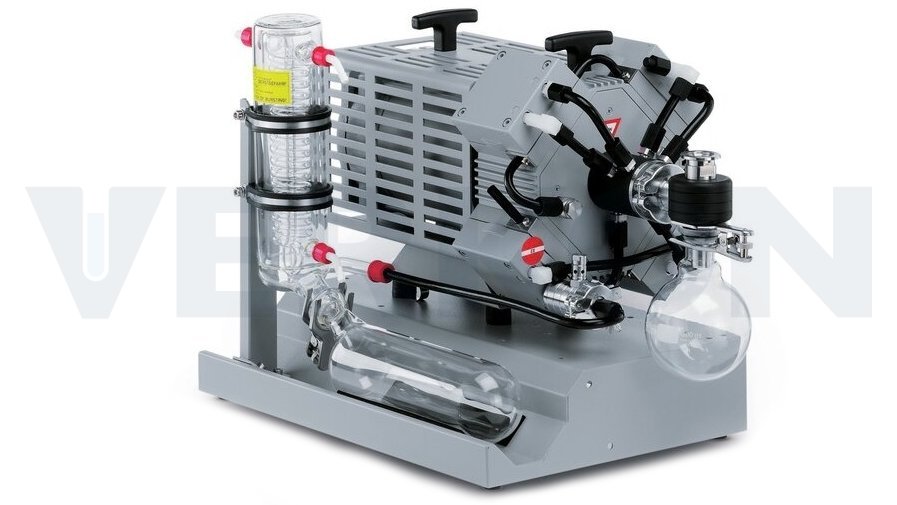

Vakuovou stanici série EX tvoří chemicky odolná membránová vývěva s certifikací ATEX, která je na vstupu osazena odlučovačem a na výstupu záchytnou baňkou na kondenzát. Využívá se jako zdroj neregulovaného vakua v prostředí s nebezpečím výbuchu (zóna 2). V naší nabídce najdete modely s různým rozsahem mezního vakua a rychlosti čerpání. Stanice jsou vhodné pro nepřetržité čerpání korozivních i nekorozivních plynů a par. Jsou zcela bezolejové s minimálními nároky na údržbu.
Základní charakteristika vakuových stanic Vacuubrand série EX s certifikací ATEX:
- 3 modely se vstupním odlučovačem AK na záchyt částic a výstupním kondenzátorem EK pro vakuové destilace a regenerování rozpouštědel s téměř 100% výtěžností
- vysoká čerpací rychlost
- výborná chemická odolnost
- bezolejové (minimální nároky na údržbu)
- pojistný přetlakový ventil
- ochrana proti přetížení a přehřátí motoru
- možnost čištění membrány inertním plynem
- certifikace ATEX: II 2G Ex h IIC T3 Gb X (vnitřní komora), II 2G Ex h IIB T4 Gb X (prostředí s inertním plynem), II 3G Ex h IIB T4 Gc X (prostředí bez inertního plynu), II 2G Ex d IIB T4 Gb (motor)
- informace k dodávce: vakuové stanice MZ 2C EX +AK+EK a MD 4C EX +AK+EK se dodávají s 2m kabelem bez koncové vidlice (tj. s kabelem s obnaženými vodiči), vakuová stanice MV 10C EX +AK+EK se dodává se dvěma 2m kabely bez koncové vidlice (2 motory); zapojení se řeší individuálně dle technických možností v místě používání
Vakuové stanice MD 4C EX +AK+EK a MV 10C EX +AK+EK v provedení VARIO s regulátorem vakua vám rádi nabídneme na základě poptávky.
Technické údaje vakuových stanic Vacuubrand série EX s certifikátem ATEX
Zavřít
| Typ | MZ 2C EX +AK+EK |
MD 4C EX +AK+EK |
MV 10C EX +AK+EK |
|
| Provedení | dvoustupňová, dvoukomorová | třístupňová, čtyřkomorová | čtyřstupňová, osmikomorová | |
| Regulace vakua | ne(i) | |||
| Rychlost čerpání [l/min] | 31,7 | 61,7 | 135 | |
| Mezní tlak [mbar abs.] | 12/18(i) | 3/10(i) | 2/10(i) | |
| Přetlak [bar] | 1,1 | |||
| Materiál | Hlava | fluoroplasty | ||
| Membrána | PTFE | |||
| Provozní podmínky [°C] | 10 – 40 | |||
| Max. teplota média [°C] | 40 | |||
| Motor | Počet | 1 | 1 | 2 |
| Výkon [kW] | 0,15 | 0,25 | 2x 0,25 | |
| Krytí | IP52 | IP54 | IP54 | |
| Vstup | malá příruba KF DN 16 | malá příruba KF DN 25 | malá příruba KF DN 25 | |
| Výstup | olivka ID 8 – 10 mm | |||
| Chladič | 2x olivka ID 6 – 8 mm | |||
| Rozměry (d x v x š) [mm] | 357 x 470 x 308 | 600 x 420 x 365 | 649 x 452 x 525 | |
| Hmotnost [kg] | 25,4 | 37,4 | 64 | |
| Napájení [V/Hz] | 230/50 | |||
Ceny jsou uvedeny v Kč bez DPH.
Dobrý den, mám zájem o více informací ke kapitole: Stanice vakuové Vacuubrand
