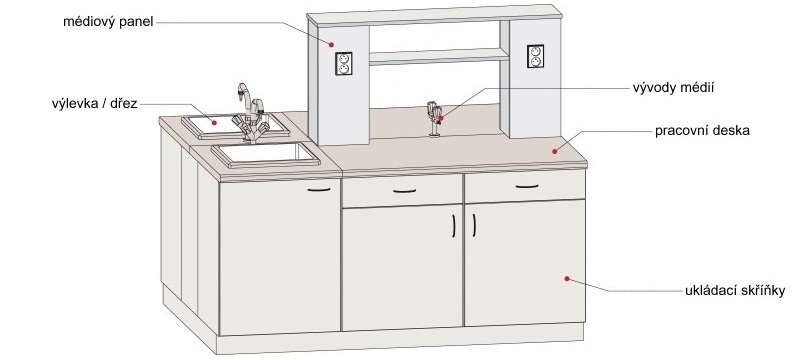

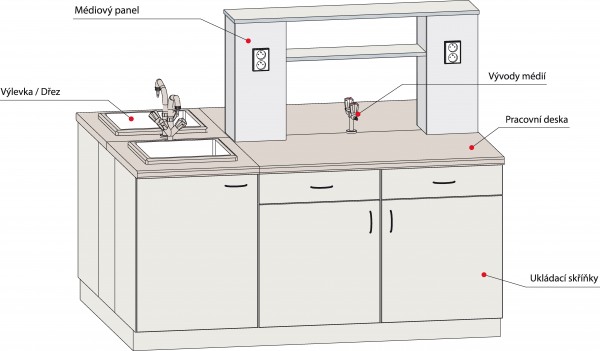

Laboratorní stoly patří k základnímu vybavení každé laboratoře. Sestavují se z jednotlivých částí podle konkrétních potřeb pracoviště. Orientační schéma laboratorního stolu najdete na obrázku níže, vybírat můžete z množství prvků podle vašich požadavků.

Skříňky laboratorních stolů

Tvoří nosnou a ukládací část laboratorních stolů. Na vrchní části skříněk je umístěna pracovní deska. Skříňky jsou standardně dodávány ve dvou výškách: 710 mm pro stoly určené pro práci v sedě a 860 mm pro práci ve stoje. Výška je uvedena včetně plastových 100 mm vysokých stavitelných nožek s krycím soklem. Na přání lze skříňky dodat na kovových podnožích, které umožňují snadný přístup do prostoru pod stoly, nebo na kolečkách.

Technické údaje a nákresy Zavřít
Typ Popis
Šířka [mm]
Hloubka [mm] Výška [mm]
SL-O Otevřená, police 450, 600, 900, 1200 502 710, 860
SL-D Dvéřová, police 450, 600 520 710, 860
SL-D2 Dvoudvéřová, police 900, 1200 520 710, 86
SL-DZ Dvéřová, zásuvka 450, 600 520 710, 86
SL-D2Z Dvoudvéřová, zásuvka 1200 520 710, 86
SL-Z4 Zásuvka 4x 450, 600, 900 520 710
SL-Z21 Zásuvka 3x, spodní vysoká 450, 600, 900  520 710
SL-Z5 Zásuvka 5x 450, 600, 900 520 860
SL-Z31 Zásuvka 4x, spodní vysoká 450, 600, 900 520 860
SL-DP2 Posuvné dveře 2x 1200 502 710, 86
SL-RO Rohová, otevřená, police 702 702 710, 86
SL-RD Rohová, dvéřová, police 702 702 710, 86
SL-O
SL-D
SL-DZ
SL-Z5
SL-D2
SL-D2Z
SL-DP2
SL-RO
SL-RD

Soubory ke stažení

Médiové nástavby

Pro rozvod a umístění vývodů plynných a kapalných médií a elektrické energie slouží médiové nástavby. Připevňují se na pracovní desku jednostranných i oboustranných stolů. Jejich provedení se liší dle konkrétních požadavků zákazníka. Nástavby s policí slouží zároveň jako odkládací plocha nad pracovní deskou a také mohou být osazeny zářivkou.

Technické údaje a nákresy Zavřít
Typ Popis Šířka [mm] Výška [mm]
MN-V Médiová nástavba, vertikální 600, 900, 1200 400, 600
MN-VK Médiová nástavba, vertikální, kosá 600, 900, 1200 400, 600
MN-H Médiová nástavba, horizontální 600, 900, 1200 250
MN-V MN-VK MN-H

Soubory ke stažení

Výlevky a dřezy

Součástí většiny laboratoří jsou tzv. „mokrá pracoviště". Pro tyto účely lze laboratorní stoly osadit výlevkami z kameniny či polypropylenu, případně nerezovými dřezy.

Technické údaje Zavřít
Typ Popis
Šířka [mm]
Hloubka [mm]
Výška [mm]
VK-450 Kameninová výlevka velká 450 450 210
VK-145 Kameninová kalíšková výlevka 145 145 150
VN-410 Nerezový dřez oválný 410 410 180
VN-450 Nerezový dřez kulatý průměr 450 180
VN-775 Nerezový dřez s odkapovou plochou 775 390 180
VP-460 Polypropylenová výlevka velká 460 460 300
VP-350 Polypropylenová výlevka malá 350 350 200

Soubory ke stažení

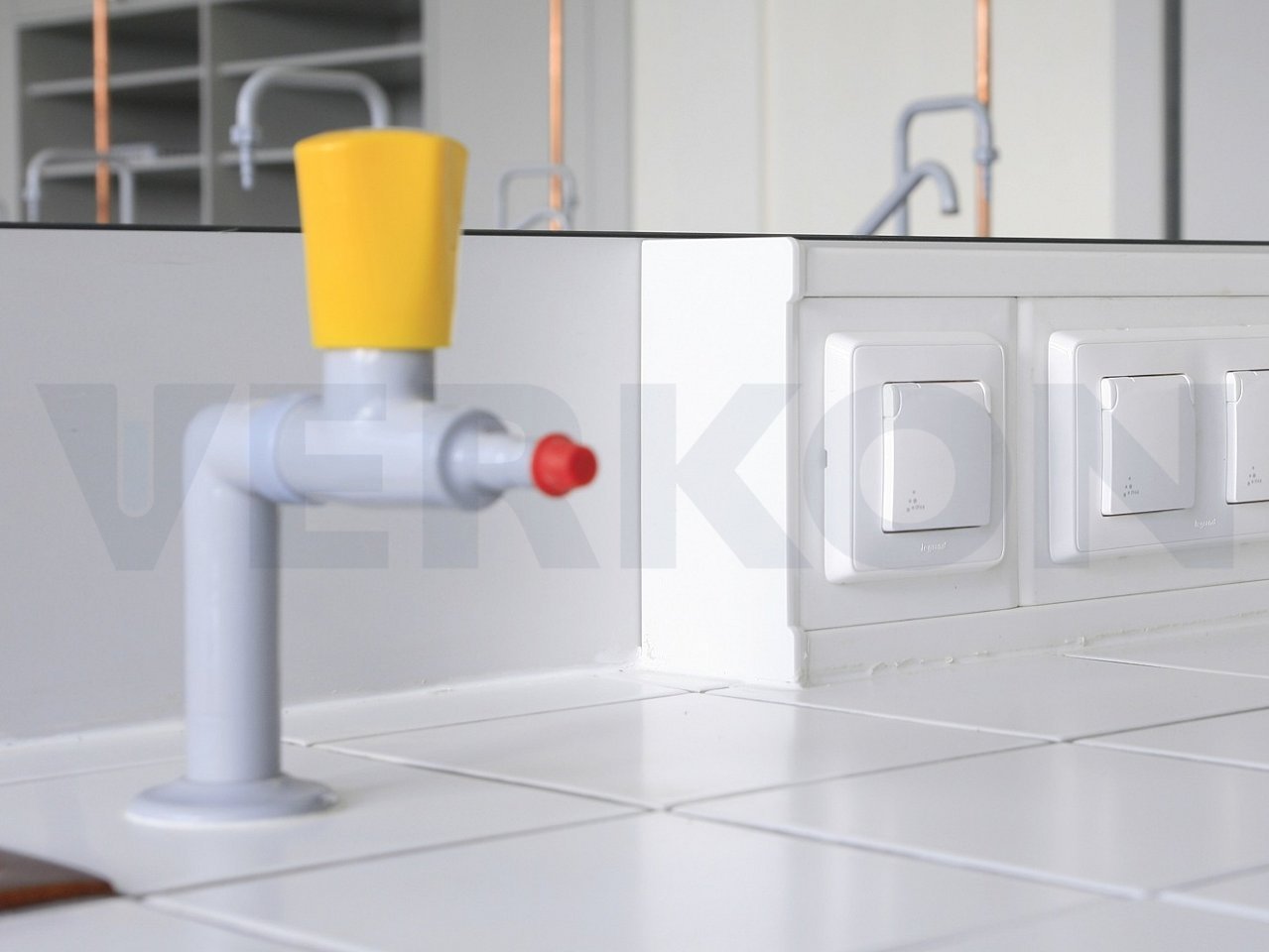

Vodovodní, parní a plynové armatury

Laboratorní armatury pro vodu, páru, vakuum a plynná média jsou opatřeny kvalitní povrchovou úpravou odolnou proti většině běžných chemikálií, UV záření a vysokým teplotám. Laboratorní armatury lze spojovat do složitějších sestav dle konkrétních požadavků zákazníka. Níže uvádíme pouze nejpoužívanější typy armatur.

Vodovodní armatury Zobrazit
  • otočné armatury umožňují nastavení rozsahu otáčení, respektive fixaci pozice
  • max. pracovní tlak 10 bar, max. teplota 90 °C
  • v nabídce rovněž speciální armatury pro ultra čistou vodu (demineralizovanou, destilovanou či deionizovanou)
Typ Popis
Délka ramínka [mm] Výška [mm]
AB 15279 Vodovodní armatura, stojánková, otočná 120, 150, 180, 230 360
AB 15274 Vodovodní armatura, stojánková, otočná, směšovací 120, 150, 180, 230 360
AB 15216 Vodovodní armatura "T", stojánková, oboustranná 360 (460) 360
AB 15304 Vodovodní armatura, stojánková, otočná, páková, oboustranná 180 360
AB 15305 Vodovodní armatura, stojánková, otočná, páková, směšovací - s ruční sprchou 180 360
AB 15201 Vodovodní armatura, panelová 40 90
AB 19229 Olivka 1/2" - 45
AB 19025 Provzdušňovač 1/2" - 20
Parní armatury Zobrazit
  • max. pracovní tlak/teplota 10 bar/50 °C, resp. 2 bar/120 °C
Typ Popis
Délka ramínka [mm]
Výška [mm]
AB 15087 Parní armatura, stojánková, 1 ventil 145 90
AB 15080 Parní armatura, stojánková, 2 ventily 90° 145 90
AB 15079 Parní armatura, stojánková, 2 ventily 180° 290 90
AB 15085 Parní armatura, panelová, 1 ventil 123 -
Školní plynové armatury Zobrazit
  • jednoduché ventily pro hořlavé a stlačené plyny max. tlaku 7 bar (mohou být použity rovněž pro vakuum)
  • svými parametry a bezpečnostním prvkem „zvednout/otočit" jsou vhodné zejména pro využití ve školách
Typ Popis
Délka ramínka [mm]
Výška [mm]
AB 05317 Školní plynová armatura, stojánková, 1 ventil 95 90
AB 05318 Školní plynová armatura, stojánková, 2 ventily 90° 95 90
AB 05319 Školní plynová armatura, stojánková, 2 ventily 180° 190 90
AB 05320 Školní plynová armatura, stojánková, 4 ventily 90° 190 90
AB 05322 Školní plynová armatura, panelová, 1 ventil 102 -
Plynové armatury pro hořlavé plyny Zobrazit
  • určeny pro nejširší laboratorní využití
  • vybaveny bezpečnostním systémem „stlačit/otočit" a indikátorem stavu otevření
  • vestavěný systém umožňuje precizní nastavení průtoku
  • max. pracovní tlak 7 bar
Typ Popis Délka ramínka [mm]
Výška [mm]
AB 15014 Plynová armatura, stojánková, 1 ventil 145 90
AB 15017 Plynová armatura, stojánková, 2 ventily 90° 145 90
AB 15013 Plynová armatura, stojánková, 2 ventily 180° 290 90
AB 15016 Plynová armatura, stojánková, 4 ventily 90° 290 90
AB 15012 Plynová armatura, panelová, 1 ventil 123 -
Plynové armatury pro vakuum, kyslík a nehořlavé, netoxické a neagresivní plyny Zobrazit
  • „suché" ventily jsou určeny všude tam, kde je kladen důraz na čistotu rozvodu plynného média
  • konstrukce a výroba je přizpůsobena minimalizaci přítomnosti minerálních olejů a tuků
  • max. pracovní tlak 10 bar
  • barevné krytky (modrá, šedá, zelená) jsou dodávány dle druhu média a přání zákazníka
  • v naší nabídce je více než 80 typů plynových armatur pro laboratorní a školní použití
Typ Popis
Délka ramínka [mm]
Výška [mm]
AB 25022 Plynová armatura pro nehořlavé plyny/vakuum, stojánková, 1 ventil 145 90
AB 25025 Plynová armatura pro nehořlavé plyny/vakuum, stojánková, 2 ventily 90° 145 90
AB 25021 Plynová armatura pro nehořlavé plyny/vakuum, stojánková, 2 ventily 180° 290 90
AB 25011 Plynová armatura pro nehořlavé plyny/vakuum, stojánková, 4 ventily 90° 290 90
AB 25020 Plynová armatura pro nehořlavé plyny/vakuum, panelová, 1 ventil 123 -
Stojánkové elektropanely Zobrazit
  • pro rozvod elektrické energie 230 V na laboratorních a pracovních stolech
  • standardně jsou dodávány v bílé barvě s krytím IP 44
Typ Jednostranné provedení Šířka [mm] Hloubka [mm] Výška [mm]
ELV 1/0 Elektrovývod 1x 230 V 60 100 200
ELV 2/0 Elektrovývod 2x 230 V 125 100 200
ELV 3/0 Elektrovývod 3x 230 V 190 100 200

Typ Oboustranné provedení Šířka [mm] Hloubka [mm] Výška [mm]
ELV 1/1 Elektrovývod 2x 1x 230 V 60 135 200
ELV 2/2 Elektrovývod 2x 2x 230 V 125 135 200
ELV 3/3 Elektrovývod 2x 3x 230 V 190 135 200
Galerie - nákresy armatur Zobrazit
AB 15216
AB 05320
AB 05322
AB 15014
AB 15013
AB 15017
AB 15016

Soubory ke stažení

Příklady sestav laboratorních stolů

Pro názornost uvádíme tři základní sestavy laboratorních stolů. Nabízíme však možnost sestavit si stůl podle vlastních požadavků. Prostor nad pracovní deskou lze vybavit policemi či závěsnými skříňkami, pracovní desku lze osadit výlevkami, dřezy, armaturami nebo lze na stůl usadit médiovou nástavbu, čímž se získá větší pracovní plocha. Prostor pod pracovní deskou lze vyplnit konstrukcemi se skříňkami či kontejnery.

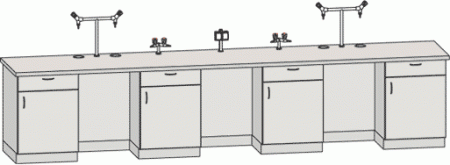

Jednostranný laboratorní stůl Zavřít
Popis
4x skříňka SL 86/60DZ
2x plynová armatura AB 15017
2x vodovodní armatura AB 15216
1x elektrovývod ELV 2/0
4x kameninová kalíšková výlevka VK 145
4,2 m pracovní deska hl. 750 mm

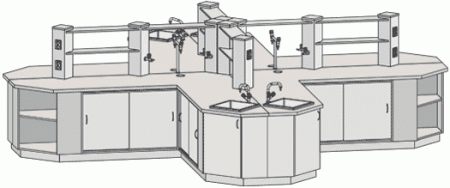

Centrální laboratorní stůl Zavřít
Popis
8x skříňka SL 86/120 DP2
4x skříňka SL 86 RO
4x skříňka SL 86 RD
5x médiová nástavba MN 60/120 VK
4x kameninová výlevka VK 450
4x vodovodní armatura AB 15274
10x zásuvka 230 V
8x plynová armatura AB 15012
2x vodovodní armatura AB 15216
4x kameninová kalíšková výlevka VK 145
9,2 m pracovní deska hl. 750 mm
Oboustranný laboratorní stůl Zavřít
Popis
2x skříňka SL 86/60 D
2x skříňka SL 86/60 DZ
1x médiová nástavba MN 60/120 VK
2x zásuvka 230 V
1x plynová armatura AB 15013
2x kameninová výlevka VK 450
2x vodovodní armatura AB 15274
3,6 m pracovní deska hl. 750 mm

Soubory ke stažení
