Výkonné řešení pro náročné aplikace
Maximální výkon, přesná regulace a provoz v extrémních teplotních rozsazích
Série Universa MAX je vybavena samoadaptivním regulátorem, rozšířenou sadou funkcí a bezpečnostními prvky pro přesné a flexibilní řízení procesů. Oběhové termostaty s nerezovou lázní a chlazením pokrývají teplotní rozsah -90 až 200 °C. Přístroje nabízejí intuitivní ovládání, programovatelné profily včetně týdenního plánování a snadnou integraci do laboratorních systémů.
Chladicí systém s invertorovým kompresorem a ventilátorem s regulací otáček zajišťuje stabilní chladicí výkon při výrazně nižší spotřebě energie ve srovnání se staršími modely. Přístroje jsou vhodné pro interní i externí aplikace a umožňují použití hořlavých temperačních kapalin.
Základní charakteristika oběhových termostatů Universa MAX s chlazením:

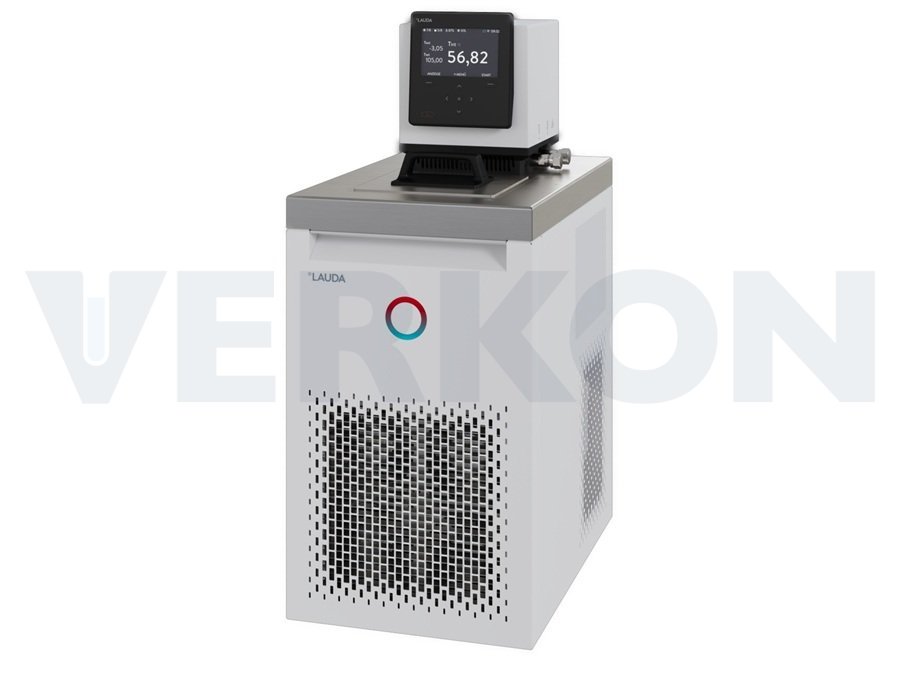

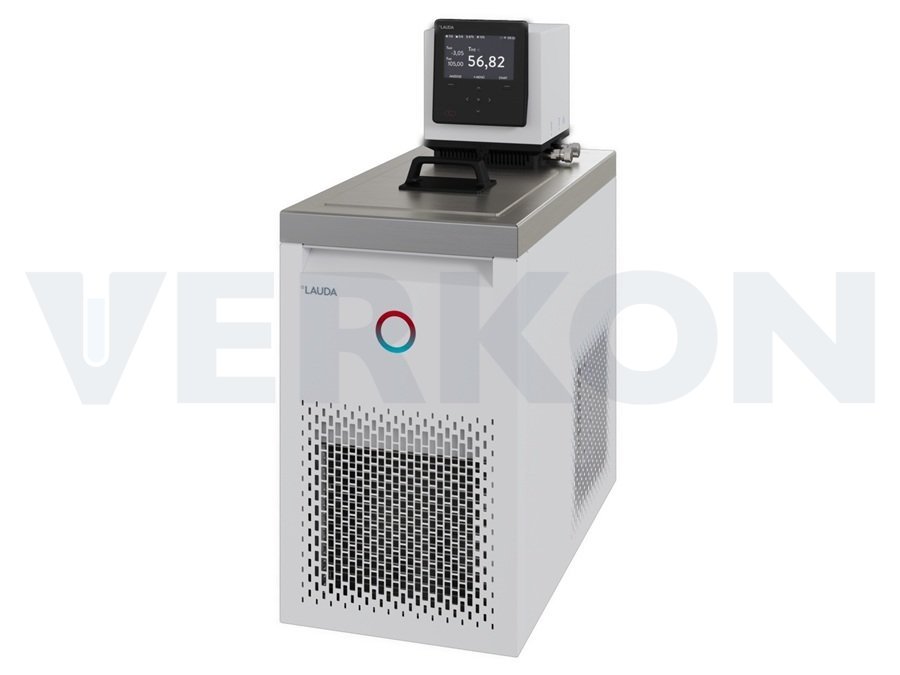

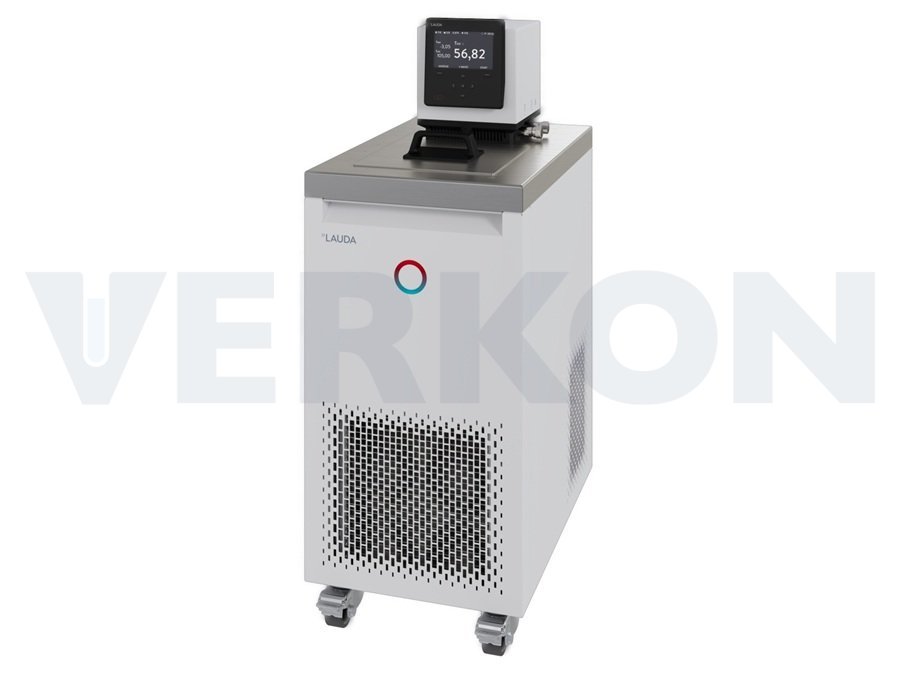

- šest modelů lišících se velikostí a objemem nerezové lázně, teplotním rozsahem a typem čerpadla:
- čerpadlo Varioflex s kombinovaným tlakovým a sacím účinkem:
- U 845 M – objem lázně 5,8 až 8,5 l, teplotní rozsah -45 až 200 °C
- U 855 M – objem lázně 5,8 až 8,5 l, teplotní rozsah -55 až 200 °C

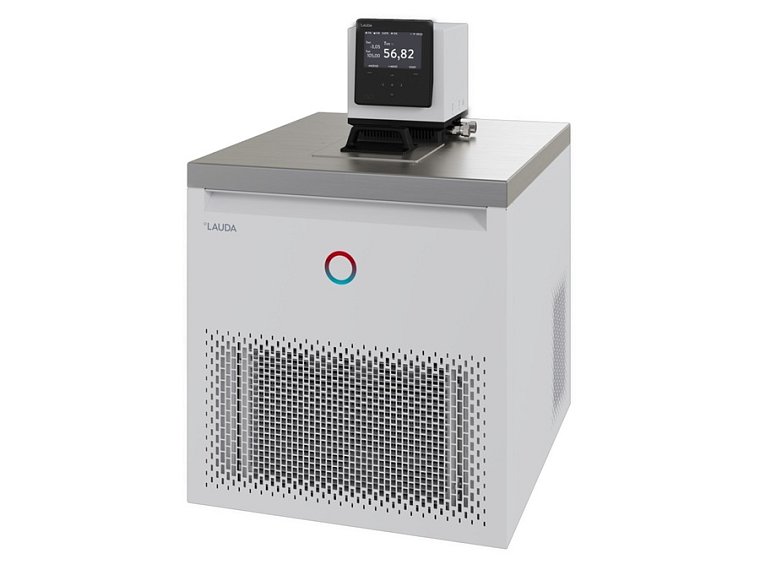

- U 890 M – objem lázně 5,8 až 8,5 l, teplotní rozsah -90 až 200 °C
- U 1645 M – objem lázně 10,5 až 16,5 l, teplotní rozsah -45 až 200 °C
- tlakové čerpadlo Varioflex:
- U 4230 M – objem lázně 19,0 až 47,0 l, teplotní rozsah -30 až 200 °C
- U 2040 M – objem lázně 9,0 až 21,0 l, teplotní rozsah -40 až 200 °C
- čerpadlo Varioflex s kombinovaným tlakovým a sacím účinkem:

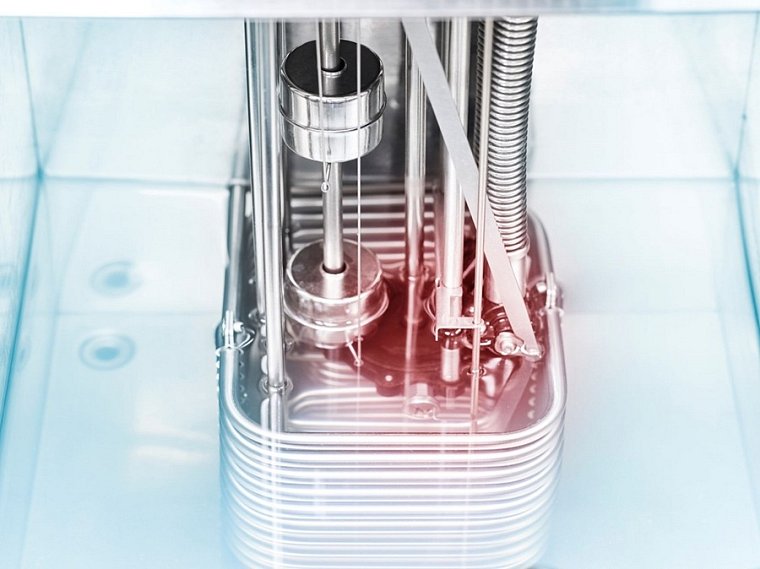

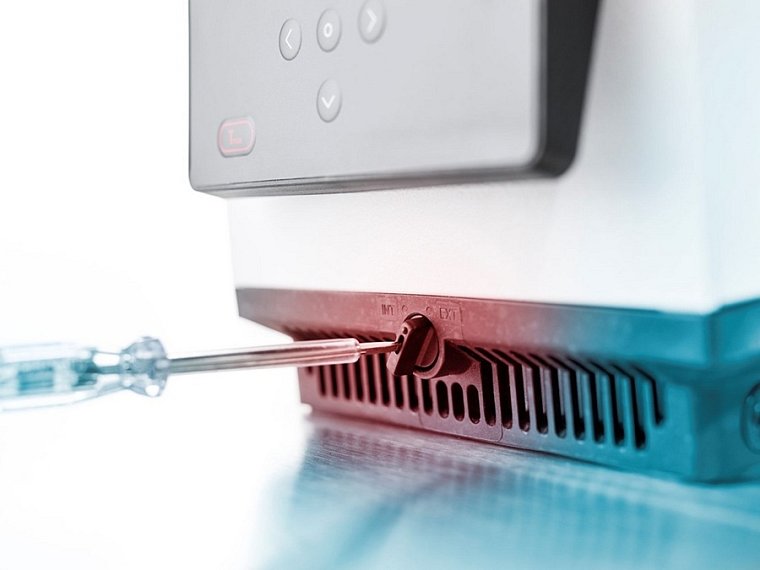

- oba typy čerpadel nabízí osm volitelných úrovní výkonu a nastavitelné rozdělení průtoku pro vnitřní/vnější cirkulaci
- pro provoz od -20 °C jsou k dispozici čtyři stupně výkonu čerpadla
- invertorový kompresor s regulací otáček, regulace výkonu pomocí elektronických expanzních ventilů a ventilátorů s regulací otáček
- model U 890 M má dvoustupňový kompresor

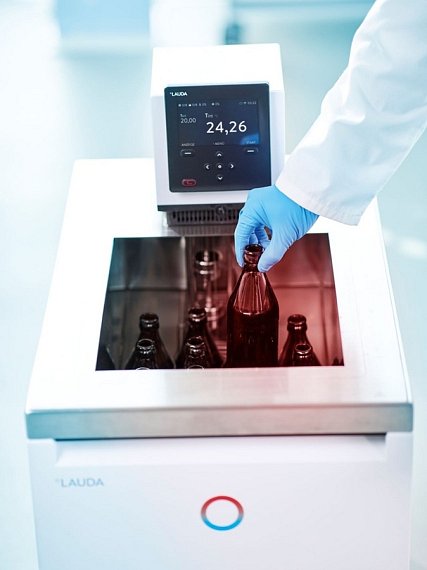

- samoadaptivní regulátor, barevný 5″ TFT displej se současným zobrazením aktuální teploty, grafu průběhu a stavových ikon
- intuitivní ovládání s přehledným menu a týdenním plánovačem
- možnost vytvoření až 5 programů se 150 segmenty, grafické zobrazení teplotního profilu
- softwarově řízený ventilační systém zabraňující pronikání kondenzátu a par do řídicí jednotky
- integrovaný výpustný ventil (na čelní straně za větrací mřížkou)
- bezpečnostní funkce:
- ochrana proti nízké hladině kapaliny
- ochrana proti přehřátí se zvukovým alarmem
- tlačítko Tmax pro rychlé nastavení teplotního limitu
- inteligentní správa teplotních médií s automatickým nastavením mezních hodnot
- autodiagnostika při spuštění s indikací alarmů a chybových hlášení
- komunikace a vzdálený dohled:
- integrovaný webový server pro ovládání a monitorování v rámci firemní sítě přes aplikaci LAUDA Command nebo zabezpečený prohlížeč (PKI, dvoufaktorové ověřování)
- připojení k LAUDA.LIVE umožňuje globální cloudovou analýzu dat a vzdálenou údržbu

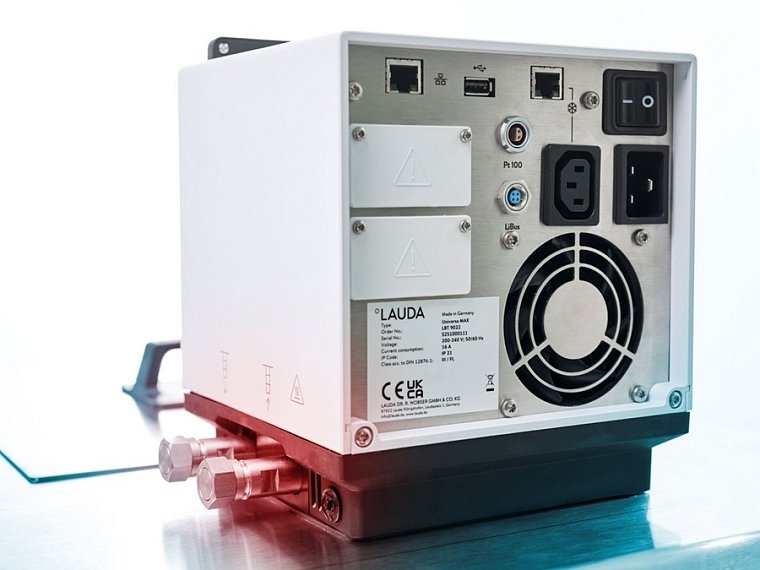

- rozhraní USB, Ethernet, Wi-Fi, PT100/LiBus pro sledování teploty v reaktorových systémech, 11 volitelných modulů rozhraní
- volitelné příslušenství (objednává se samostatně – v případě zájmu nás neváhejte kontaktovat): různé typy stojanů a hadic, sada hadic pro externí aplikace (kompletní nabídku naleznete níže v souboru ke stažení)

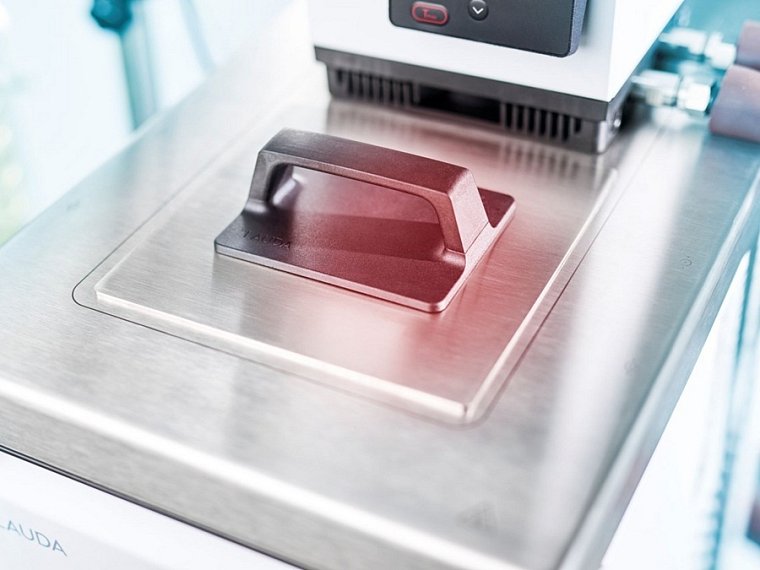

- informace k dodávce: ve standardní dodávce všech modelů je zahrnuto víko
| Typ | U 845 M | U 855 M | U 890 M | U 1645 M | U 4230 M | U 2040 M | |
| Teplotní rozsah | -45 až 200 °C | -55 až 200 °C | -90 až 200 °C | -45 až 200 °C | -30 až 200 °C | -40 až 200 °C | |
| Teplotní stabilita | ±0,01 K | ||||||
| Topný výkon | 2,8 – 3,7 kW | ||||||
| Výkon čerpadla | max. tlak 0,7 bar, sání 0,4 bar max. průtok 25 l/min |
max. výtlak 1,1 bar max. průtok 32 l/min |
|||||

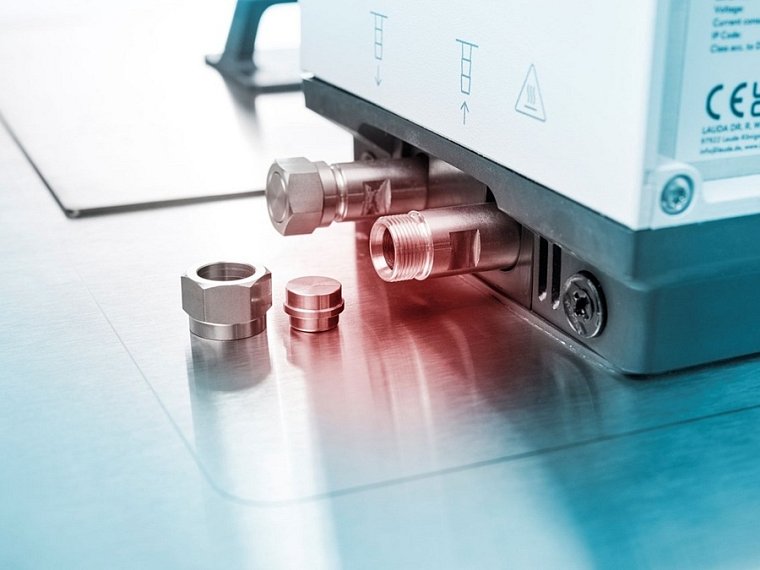

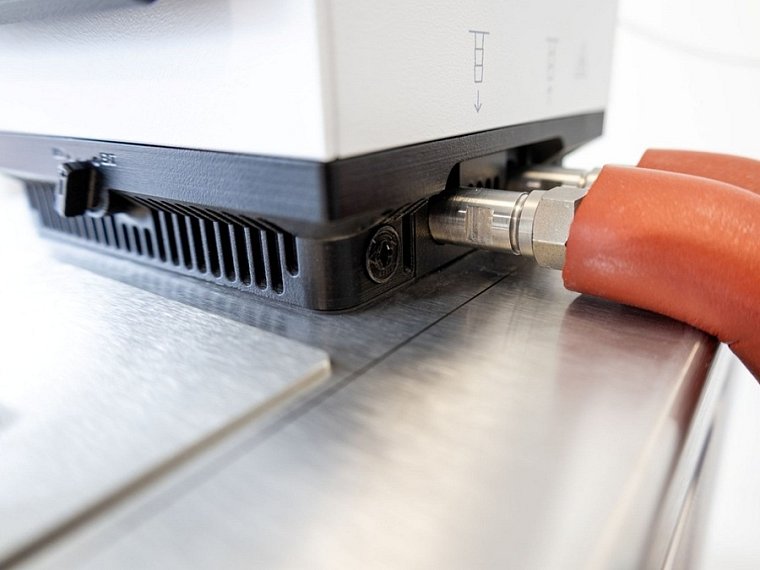

| Integrované přípojky čerpadla | M16 x 1 | ||||||
| Aplikace | interní i externí | ||||||
| Chlazení (temperační kapalina Ethanol) |
Typ: | invertorový kompresor s regulací otáček a ventilátorem s regulací otáček | |||||
| Chladivo: | R290 (GWP3) | R1270 (GWP2) | R1270 (GWP2) R170 (GWP6) |
R1270 (GWP2) | R290 (GWP3) | R290 (GWP3) | |
| Výkon při 20 °C: | 0,8 kW | 1,6 kW | 0,8 kW | 1,6 kW | 0,8 kW | 0,8 kW | |
| Výkon při 10 °C: | 0,73 kW | 1,45 kW | 0,78 kW | 1,45 kW | 0,74 kW | 0,74 kW | |
| Výkon při 0 °C: | 0,7 kW | 1,25 kW | 0,74 kW | 1,2 kW | 0,7 kW | 0,71 kW | |
| Výkon při -10 °C: | 0,59 kW | 0,88 kW | 0,72 kW | 0,86 kW | 0,59 kW | 0,6 kW | |
| Výkon při -20 °C: | 0,44 kW | 0,62 kW | 0,72 kW | 0,58 kW | 0,43 kW | 0,45 kW | |
| Výkon při -30 °C: | 0,26 kW | 0,38 kW | 0,68 kW | 0,35 kW | 0,18 kW | 0,26 kW | |
| Výkon při -35 °C: | 0,12 kW | 0,18 kW | - | - | - | - | |
| Výkon při -40 °C: | - | - | 0,64 kW | 0,15 kW | - | 0,1 kW | |
| Výkon při -45 °C: | 0,05 kW | 0,05 kW | - | 0,07 kW | - | - | |
| Výkon při -50 °C: | - | - | 0,6 kW | - | - | - | |
| Výkon při -55 °C: | - | 0,02 kW | - | - | - | - | |
| Výkon při -60 °C: | - | - | 0,46 kW | - | - | - | |
| Výkon při -70 °C: | - | - | 0,28 kW | - | - | - | |
| Výkon při -80 °C: | - | - | 0,12 kW | - | - | - | |
| Výkon při -90 °C: | - | - | 0,02 kW | - | - | - | |
| Rozhraní | USB, Ethernet, Wi-Fi, PT100/LiBus, 11 volitelných modulů | ||||||
| Provozní podmínky | teplota okolí: 5 – 40 °C, relativní vlhkost: max. 80 % při 31 °C, lineárně klesající na 50 % při 40 °C | ||||||
| Lázeň | Typ: | nerezová s víkem | |||||
| Rozměry (š x d): | 150x150x200 mm | 200x300x200 mm | 300x350x320 mm | 200x200x320 mm | |||
| Otvor (š x d): | 150x150 mm | 200x300 mm | 300x350 mm | 200x200 mm | |||
| Objem: | 5,8–8,0 l | 10,5–16,5 l | 19,0–47,0 l | 9,0–21,0 l | |||
| Celkové rozměry (š x h x v) | 310x490x757 mm | 525x615x787 mm | 310x610x757mm | 450x690x927 mm | 350x540x927 mm | ||
| Hmotnost | 45 kg | 77 kg | 49 kg | 69 kg | 57 kg | ||

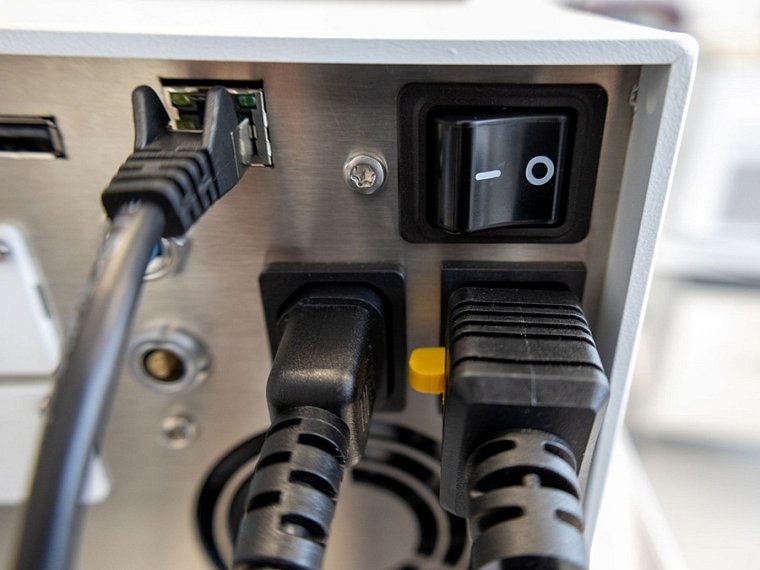

| Napájení | 200 – 240 V, 50/60 Hz | ||||||
 Podrobnější technické informace naleznete níže v souborech ke stažení. |
|||||||
