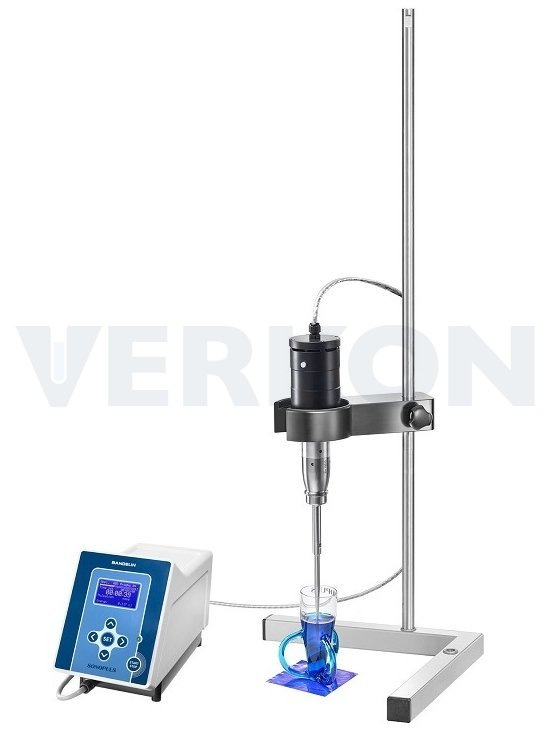

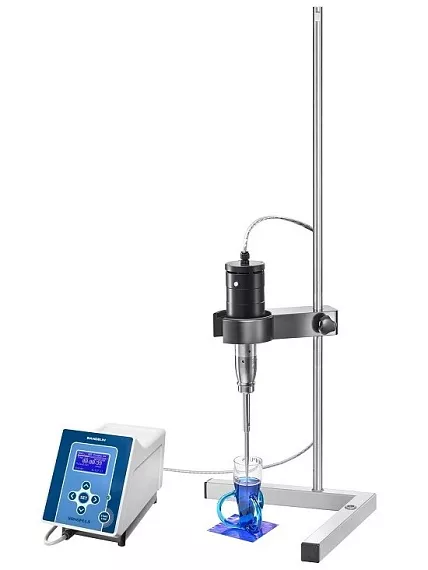

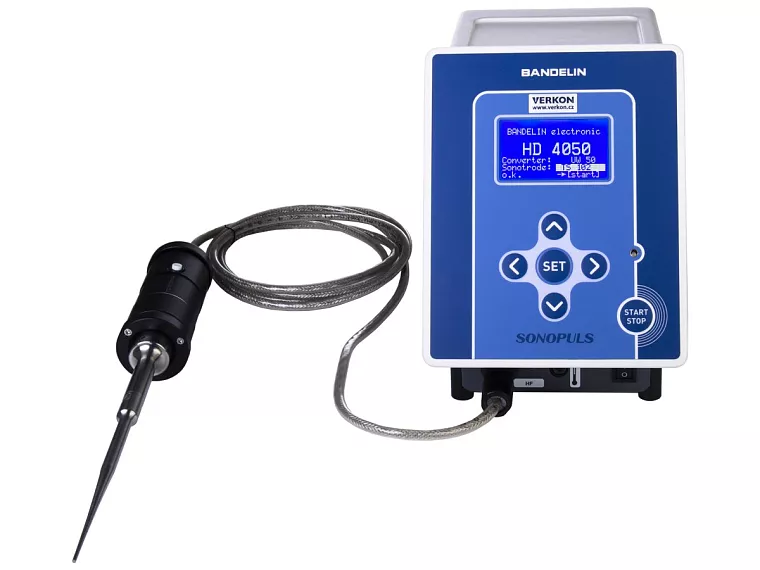

Homogenizátor ultrazvukový Bandelin Sonopuls, série HD 4000
Sleva 15 % na přístroje německé značky Bandelin
Platí do 19. 12. 2024
Ultrazvukové homogenizátory Bandelin Sonopuls se používají zejména k homogenizacím, emulgacím, dispergacím, k urychlení chemických reakcí, k odplynění roztoků či k narušení buněk a tkání v biologických vzorcích. Působení ultrazvuku výrazně urychluje a zjednodušuje zpracování vzorku. Série Bandelin Sonopuls HD 4000 je určena pro práci s objemy vzorků 0,5 až 3000 ml.

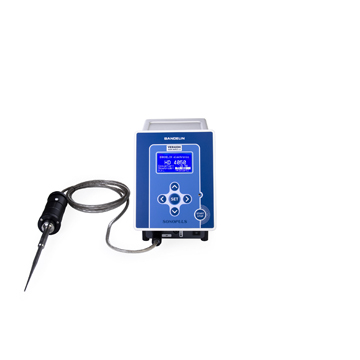

Základní charakteristika ultrazvukových homogenizátorů Sonopuls série HD 4000:
- 4 typy: HD 4050, HD 4100, HD 4200 a HD 4400, které se liší výkonem generátoru a kapacitou (objemem zpracovávaného vzorku)
- přístroj se skládá z vysokofrekvenčního generátoru, ultrazvukového převodníku, standardní nebo zesílené hlavice (kromě typu HD 4050) a ultrazvukové sondy
- dobře čitelný LCD displej pro nastavení a kontrolu amplitudy, pulzace a času; displej ukazuje i množství energie vložené do vzorku a v případě připojení externího teplotního čidla i teplotu
- jednoduché ovládání pomocí membránových tlačítek
- funkce AMPLICHRON (zajišťuje konstantní amplitudu nezávisle na měnících se vlastnostech vzorku)
- nastavení amplitudy v rozsahu 10 – 100 % (krok 1 %), automatické omezení amplitudy po připojení sondy
- nastavení pulzace v rozsahu: pracovní interval 0,2 – 600 s / pauza 0,3 – 600 s
- časovač 9 hod 59 min 59 s nebo trvalý chod
- možnost uložení až 9 programů do paměti přístroje
- možnost připojení externího teplotního čidla TM 50 nebo TM 100 (objednává se samostatně) pro zajištění nepřetržitého sledování teploty vzorku
- možnost ovládání ultrazvuku (ON/OFF) pomocí nožního pedálu (objednává se samostatně)
- automatické vypnutí přístroje po 10 hodinách nečinnosti
- chybová hlášení

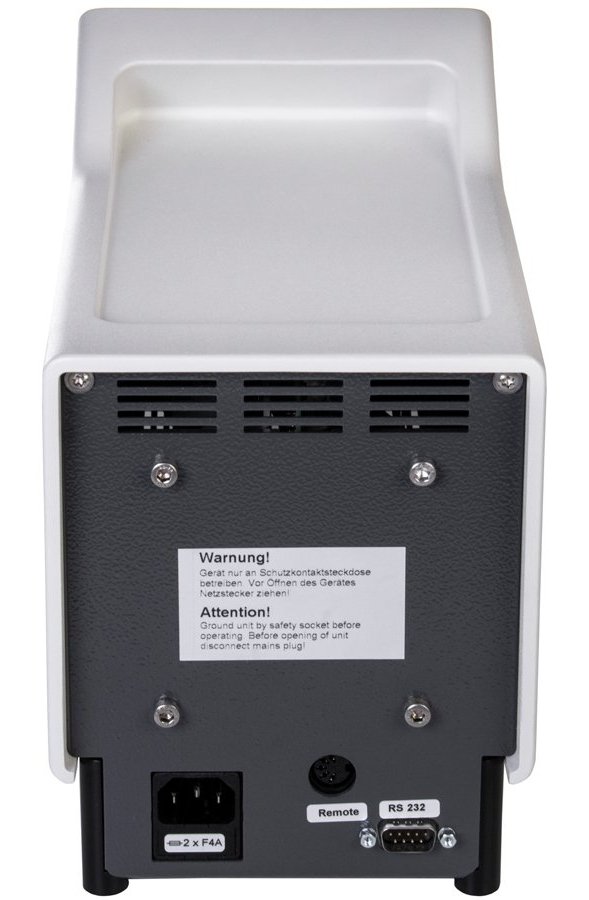

- rozhraní RS232 pro přenos dat do PC (software není součástí dodávky přístroje a objednává se samostatně)
- informace k dodávce: součástí dodávky je vysokofrekvenční generátor, ultrazvukový převodník, standardní nebo zesílená hlavice (kromě typu HD 4050) a ultrazvuková sonda TS 102, TS 103, TT 213 nebo TS 425 (dle zvoleného typu přístroje); stojan, teplotní čidlo, jiné typy sond, momentový klíč, nožní pedál a protihlukový box se objednávají samostatně
Při používání ultrazvukového homogenizátoru se malé vzorky mohou nadměrně zahřívat. V případě tepelně citlivých vzorků výrobce doporučuje používat speciální nádobky. Chlazené nádobky (KG) mají plášť pro průtok chladicí kapaliny, rozetové skleněné nádobky (RZ) mají tři ramena, v nichž vlivem rozdílu teplot obsah nádobky cirkuluje a tím se současně ochlazuje i promíchává. Průtokové nádobky (DG) s pláštěm pro průtok chladicí kapaliny jsou vhodné pro kontinuální sonikaci vzorků větších objemů. Nádobky jsou volitelným příslušenstvím a objednávají se samostatně.
Typ | HD 4050 | HD 4100 | HD 4200 | HD 4400 | |
Kapacita (objem vzorku) | 0,5 – 20 ml(i) | 3 – 50 ml(i) | 20 – 900 ml(i) | 500 – 2000 ml(i) | |
Vysokofrekvenční generátor(i) | Typ | GM 4200 | GM 4400 | ||
Výkon | 50 W | 100 W | 200 W | 400 W | |
Utrazvukový převodník(i) | Typ | UW 50 | UW 100 | UW 200 | UW 400 |
Frekvence UZ | 20 kHz | ||||
Hlavice (sonotroda)(i) | - | SH 100 G | SH 200 G | SH 400 G | |
Sonda(i) | Součást dodávky | TS 102 | TS 103 | TT 213 | TS 425 |
Volitelná (objednává se samostatně) |
TS 103, TS 104, TS 106, TS 109 | TS 102, TS 104, TS 106, TS 109, TT 213, TS 113 | TS 103, TS 104, TS 106, TS 109, TS 113, TS 216, TS 219, TS 225 | TS 413, TS 416, TS 419, TS 432, TS 438 | |
Napájení | 230 V | ||||
Krytí | IP20 |
Na obrázku níže jsou vyobrazeny kompatibilní hlavice, průtokové hlavice (FZ 5 G, FZ 7 G), sondy a nádoby pro nepřímé působení ultrazvuku (BR 30, BB 6) k homogenizátorům HD 4050, HD 4100, HD 4200 a HD 4400. Technické údaje příslušenství jsou uvedeny níže v katalogových listech ke stažení - v případě zájmu o cenovou nabídku vybraného volitelného příslušenství kontaktujte produktového specialistu! |

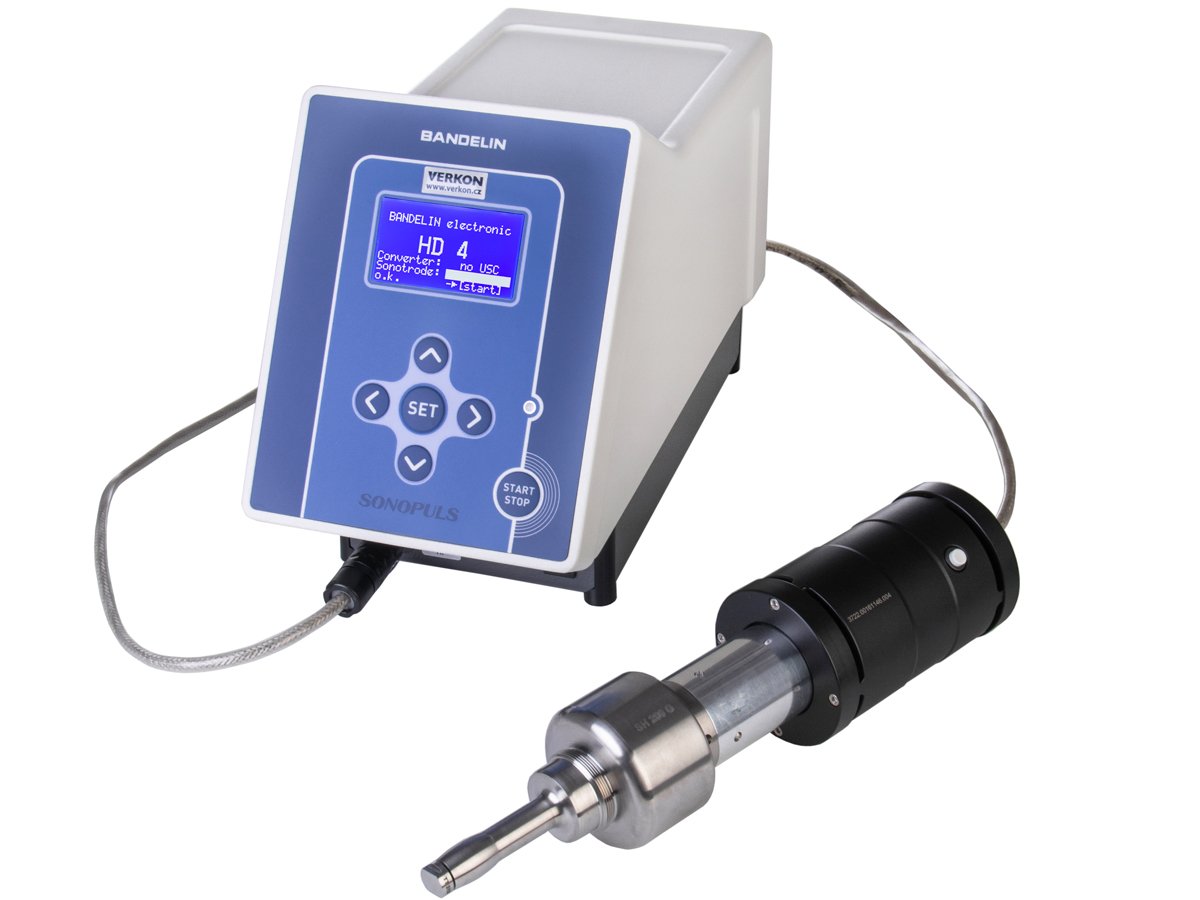

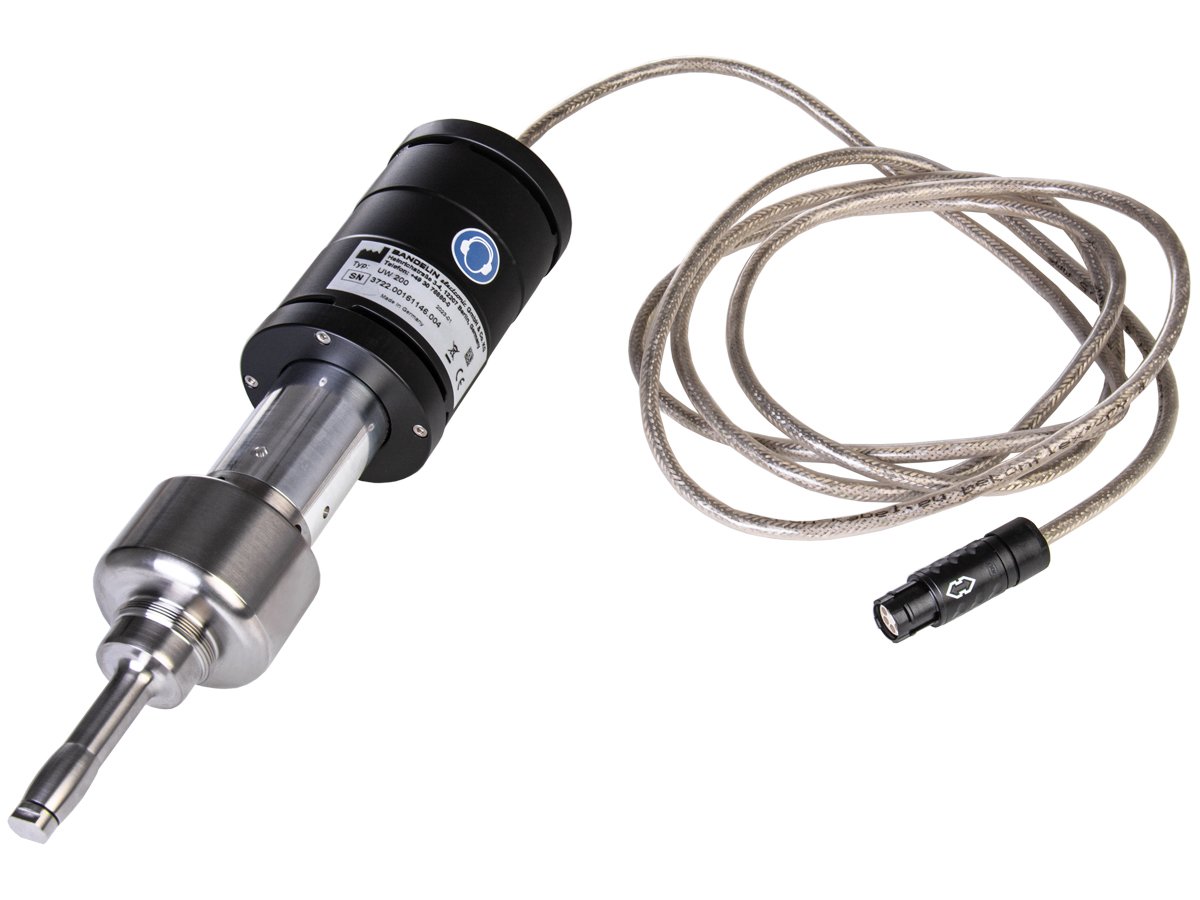

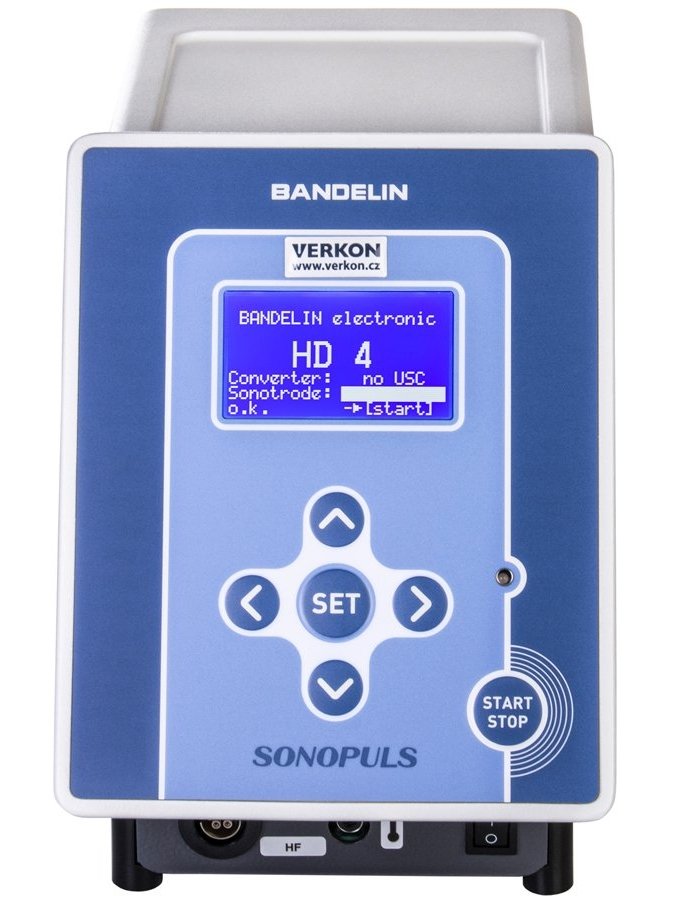

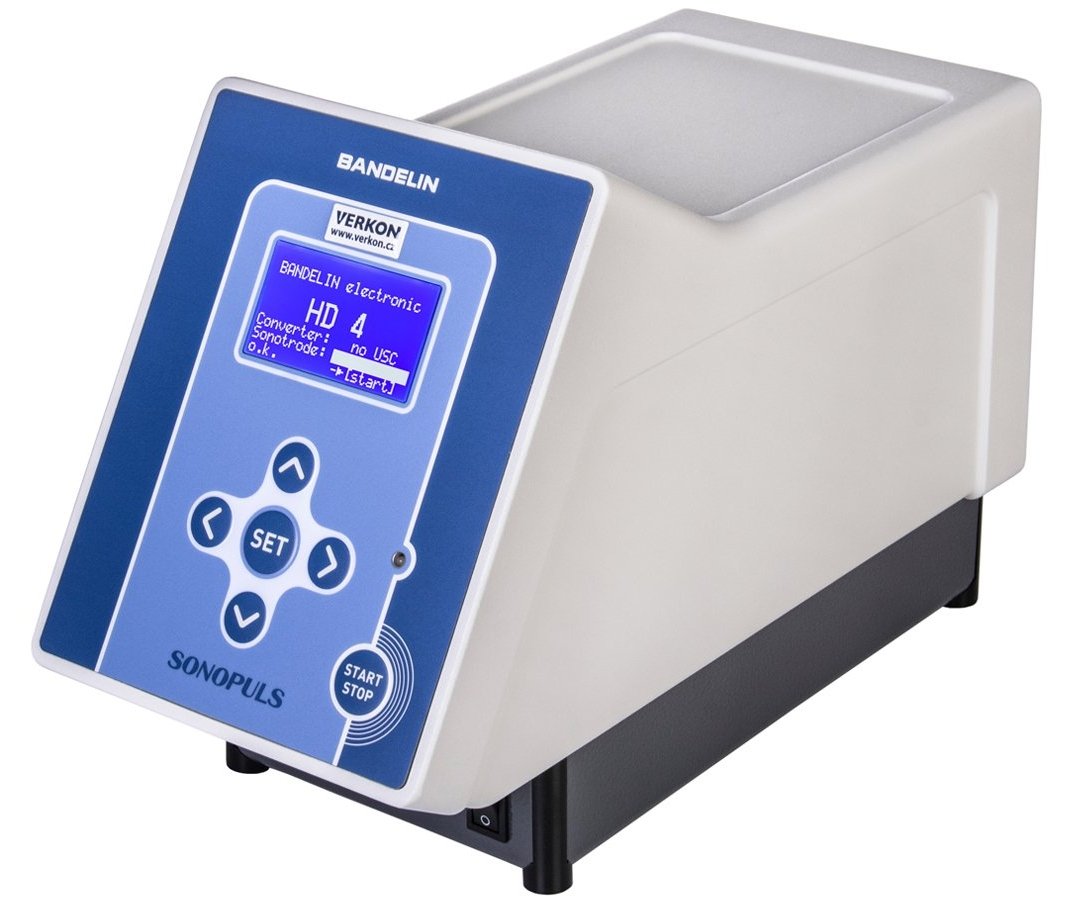

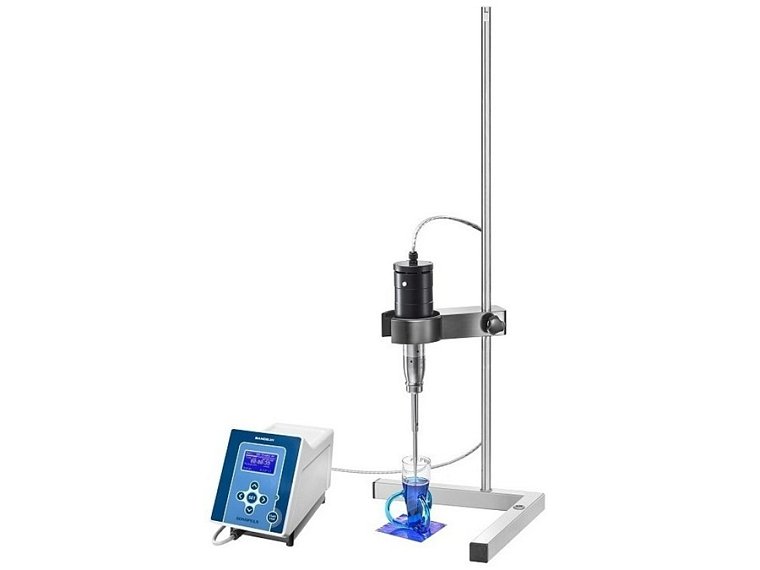

Fotogalerie ultrazvukového homogenizátoru Bandelin Sonopuls HD 4200:
Volitelné příslušenství: Stojan, teplotní čidla, nožní pedál, momentový klíč
Volitelné příslušenství: Sondy z titanové slitiny (TiAl6V4)
Sleva platí do 19. 12. 2024
Soubory ke stažení
- Katalogblatt-Bandelin-Ultraschall-Homogenisatoren-Sonopuls-Serie-HD4000-DE.pdf
- Katalogblatt-Bandelin-Ultraschall-Homogenisatoren-Sonopuls-Applikationen-DE.pdf
- Katalogblatt-Bandelin-Ultraschall-Homogenisatoren-Sonopuls-Boosterhörner-DE.pdf
- Katalogblatt-Bandelin-Ultraschall-Homogenisatoren-Sonopuls-Anderes-Zubehör-DE.pdf
Video k produktu

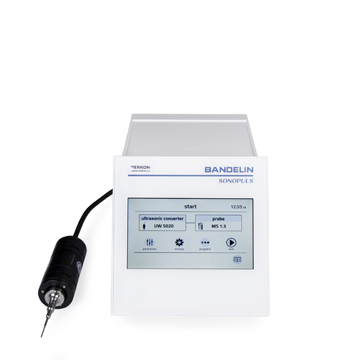

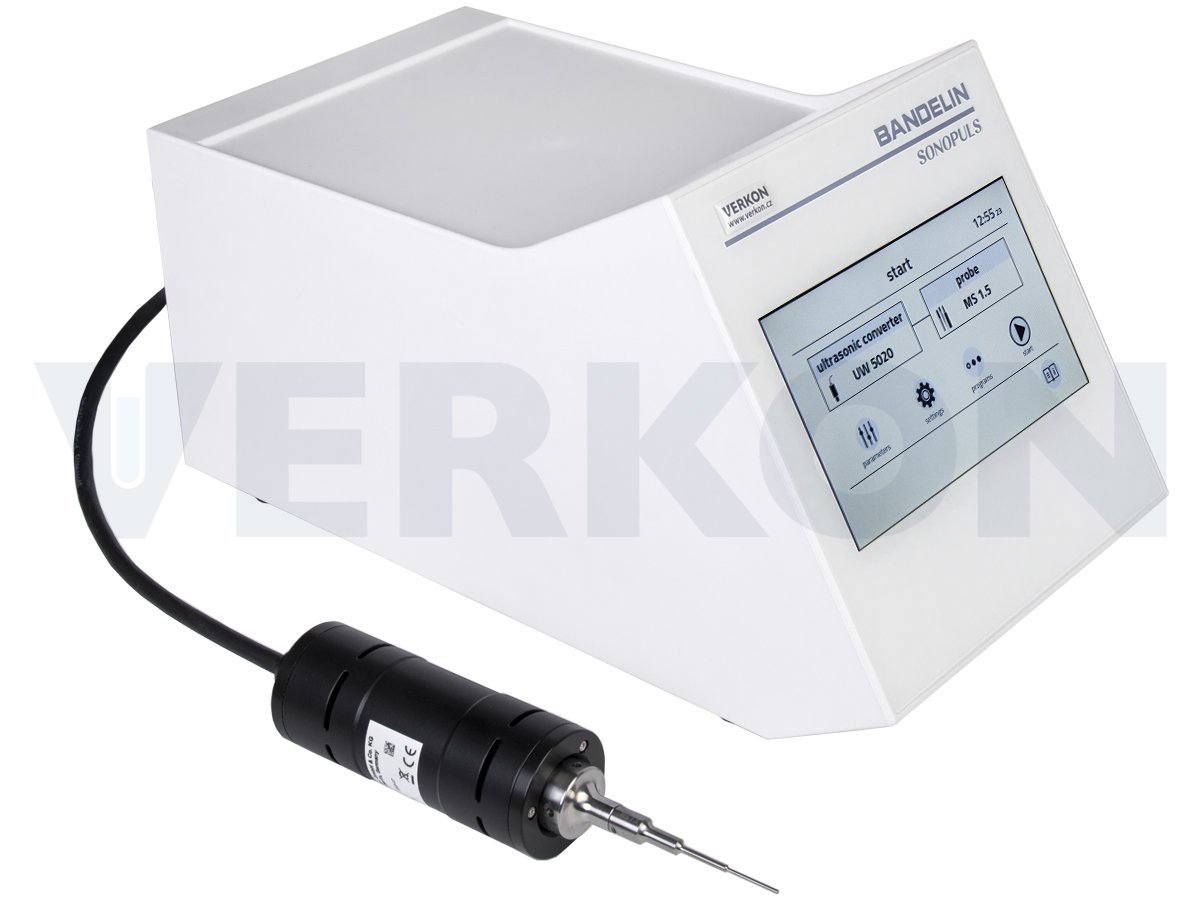

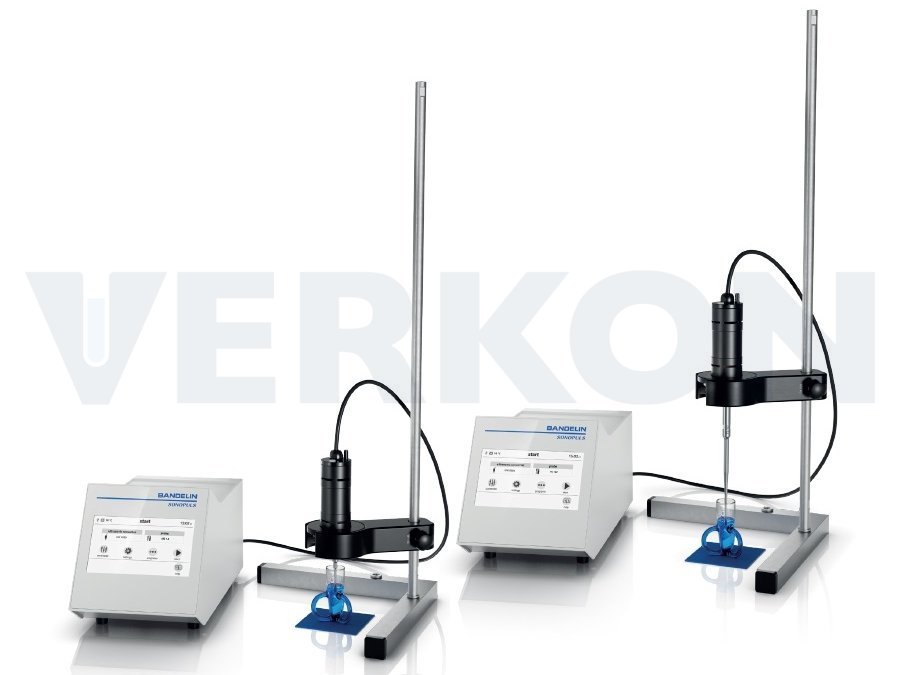

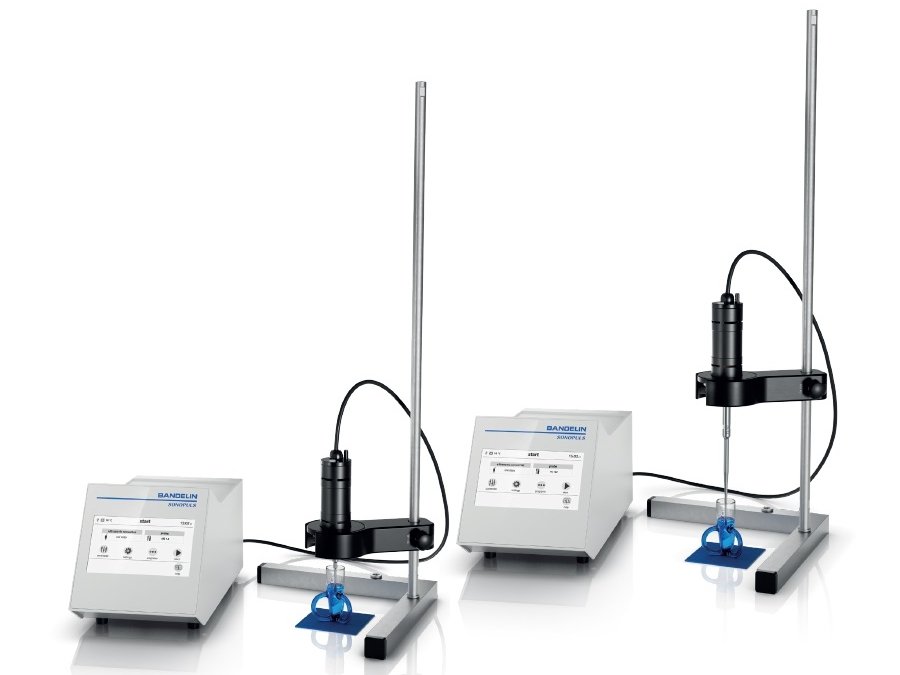

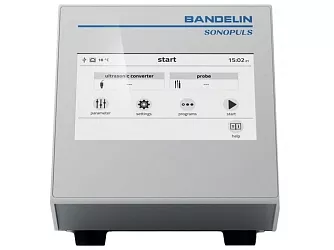

Homogenizátor ultrazvukový Bandelin Sonopuls, série HD 5000
Sleva 15 % na přístroje německé značky Bandelin
Platí do 19. 12. 2024
Ultrazvukové homogenizátory Bandelin Sonopuls se používají zejména k homogenizacím, emulgacím, dispergacím, k urychlení chemických reakcí, k odplynění roztoků či k narušení buněk a tkání v biologických vzorcích. Působení ultrazvuku výrazně urychluje a zjednodušuje zpracování vzorku. Série Bandelin Sonopuls HD 5000 je určena pro práci s objemy vzorků 0,1 až 100 ml.
Základní charakteristika ultrazvukových homogenizátorů Sonopuls série HD 5000:
- 2 typy: HD 5020 pro jemnou sonikaci vzorků o objemu 0,1 až 25 ml při frekvenci 40 kHz (sondy o průměru 1,5 až 2,5 mm) a HD 5050 pro jemnou sonikaci vzorků o objemu 0,5 až 100 ml při frekvenci 20 kHz (sondy o průměru 2 až 9 mm)
- přístroje se skládají z ultrazvukového generátoru, ultrazvukového převodníku s hlavicí a ultrazvukové sondy
- intuitivní ovládání, snadná obsluha (přehledné menu, integrovaná nápověda, chybová hlášení)

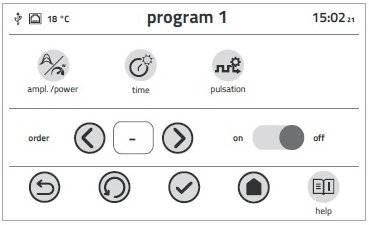

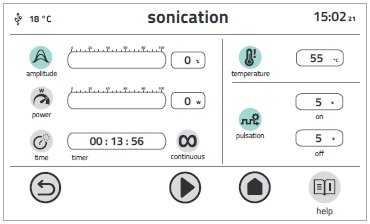

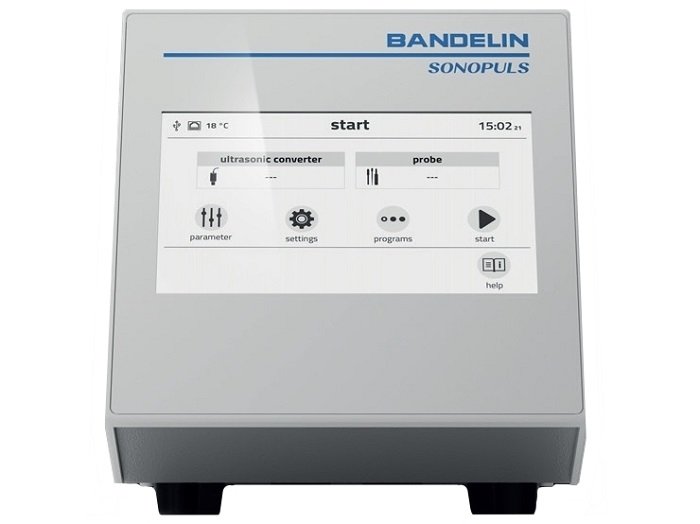

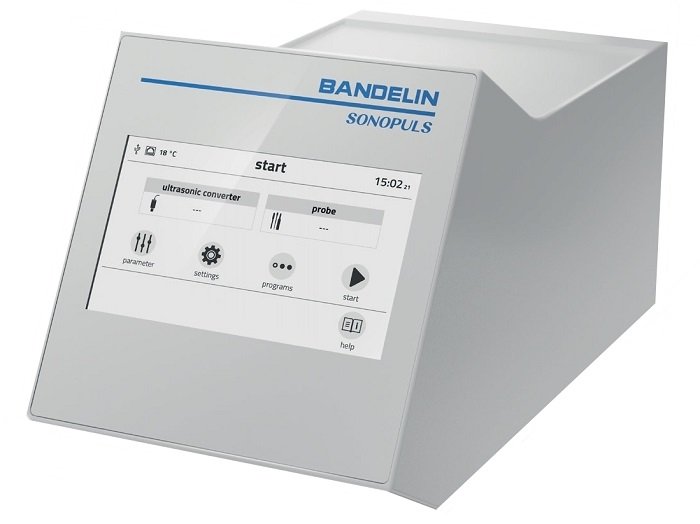

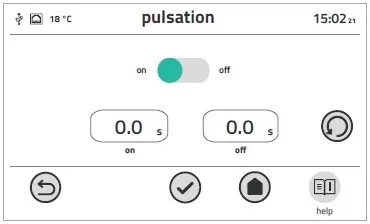

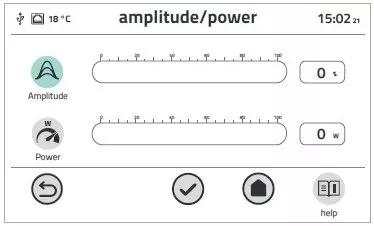

- barevný dotykový 7″ displej pro nastavení a kontrolu amplitudy, pulzace a času a v případě připojení externího teplotního čidla i teploty (zobrazení všech nastavených parametrů současně)

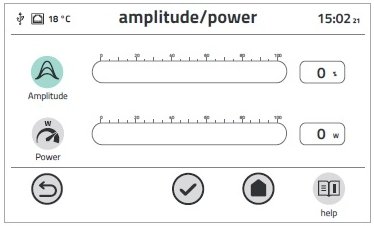

- nastavení amplitudy v rozsahu 10 – 100 % (krok 1 %), alternativou je možnost nastavení výkonu ve wattech

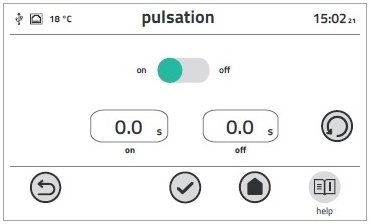

- nastavení pulzace v rozsahu 0,5 – 600 s, možnost manuálního ovládání pulzace (ultrazvukový převodník je vybaven samostatným tlačítkem on/off pro zapnutí/vypnutí ultrazvuku)

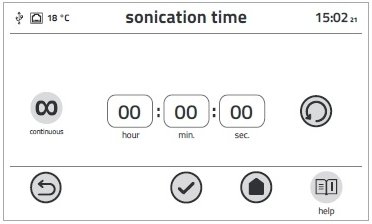

- časovač 99 hod 59 min 59 s nebo trvalý chod
- možnost vytvoření a uložení až 8 programů

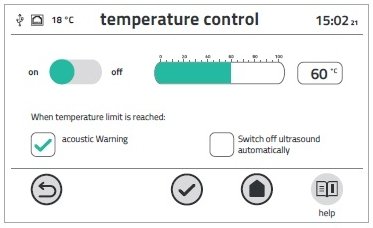

- možnost připojení externího teplotního čidla TM 5000 (objednává se samostatně) pro zajištění nepřetržitého sledování teploty vzorku (při dosažení mezní teploty zazní zvukový alarm nebo se ultrazvuk automaticky vypne)

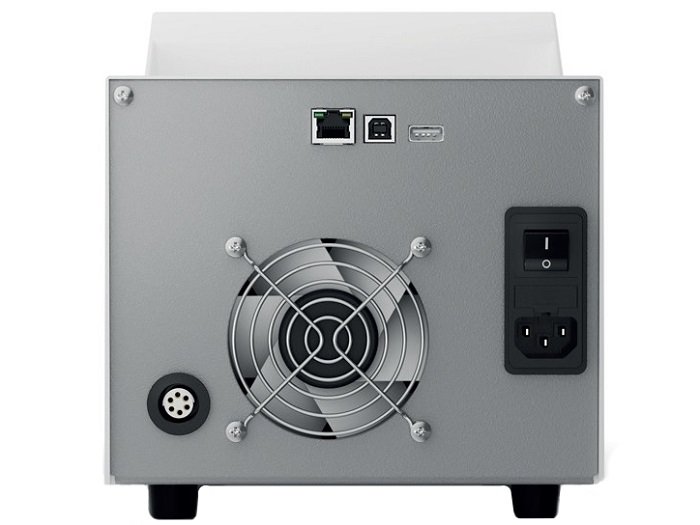

- rozhraní USB-A, USB-B a ethernet
- podrobnější technické informace naleznete níže v katalogovém listu ke stažení
- informace k dodávce: součástí dodávky je ultrazvukový generátor, ultrazvukový převodník s hlavicí a ultrazvuková sonda MS 1,5 nebo TS 102 (podle zvoleného typu přístroje); stojan, teplotní čidlo, jiné typy sond a protihlukový box se objednávají samostatně
Při používání ultrazvukového homogenizátoru se malé vzorky mohou nadměrně zahřívat. V případě tepelně citlivých vzorků výrobce doporučuje používat speciální nádobky. Chlazené nádobky (KG) mají plášť pro průtok chladicí kapaliny, rozetové skleněné nádobky (RZ) mají tři ramena, v nichž vlivem rozdílu teplot obsah nádobky cirkuluje a tím se současně ochlazuje i promíchává. Průtokové nádobky (DG) s pláštěm pro průtok chladicí kapaliny jsou vhodné pro kontinuální sonikaci vzorků větších objemů. Nádobky jsou volitelným příslušenstvím a objednávají se samostatně.
Typ | HD 5020 | HD 5050 | |
Kapacita (objem vzorku) | 0,1 – 25 ml | 0,5 – 100 ml | |
Ultrazvukový generátor | Typ | GM 5000 | |
Výkon | 20 W | 50 W | |
Rozhraní | USB-A, USB-B, Ethernet | ||
Rozměry (š x v x h) | 195 x 215 x 380 mm | ||
Délka kabelu | 2 m | ||
Utrazvukový převodník | Typ | UW 5020 | UW 5050 |
Frekvence UZ | 40 kHz | 20 kHz | |
Vstup pro připojení teplotního čidla | ano | ano | |
Rozměry | Ø 50 x 150 mm | Ø 50 x 185 mm | |
Délka kabelu | 2,5 m | 2,5 m | |
Sonda | Součást dodávky | MS 1,5 | TS 102 |
Volitelná (objednává se samostatně) | MS 2,0 a MS 2,5 | TS 103, TS 104, TS 106 a TS 109 | |
Napájení | 90 – 250 V, 50/60 Hz |

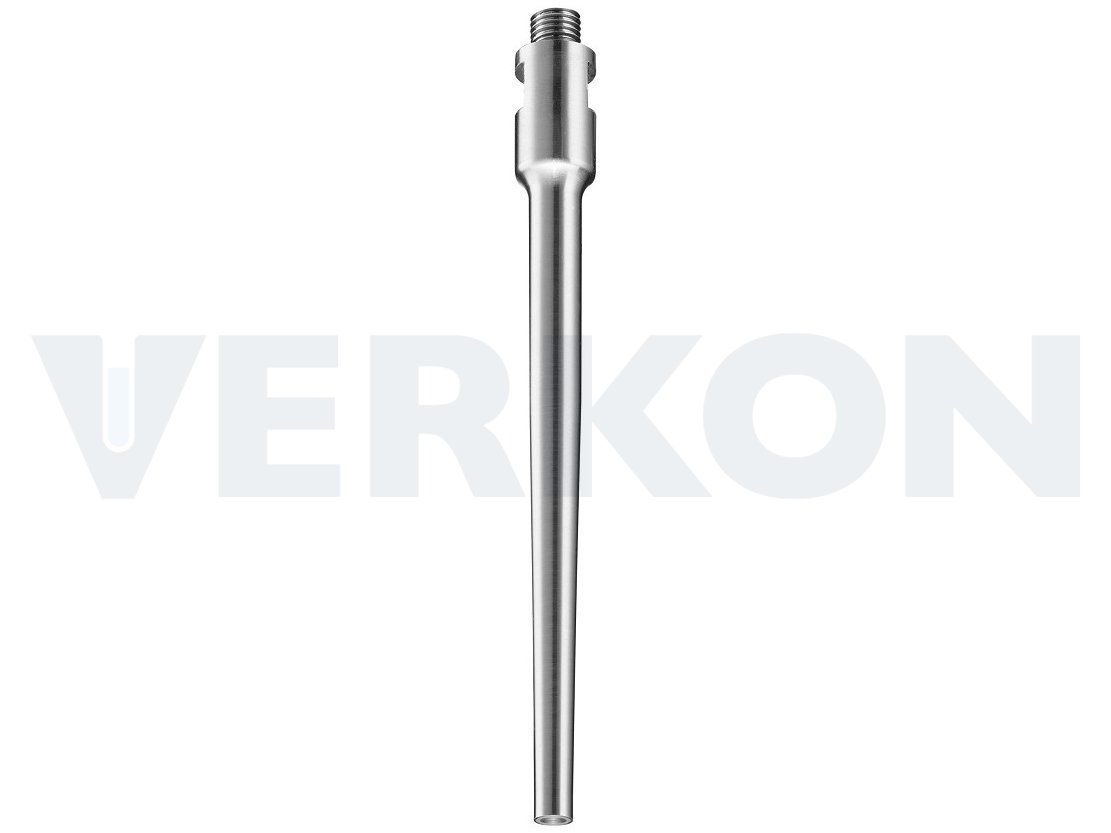

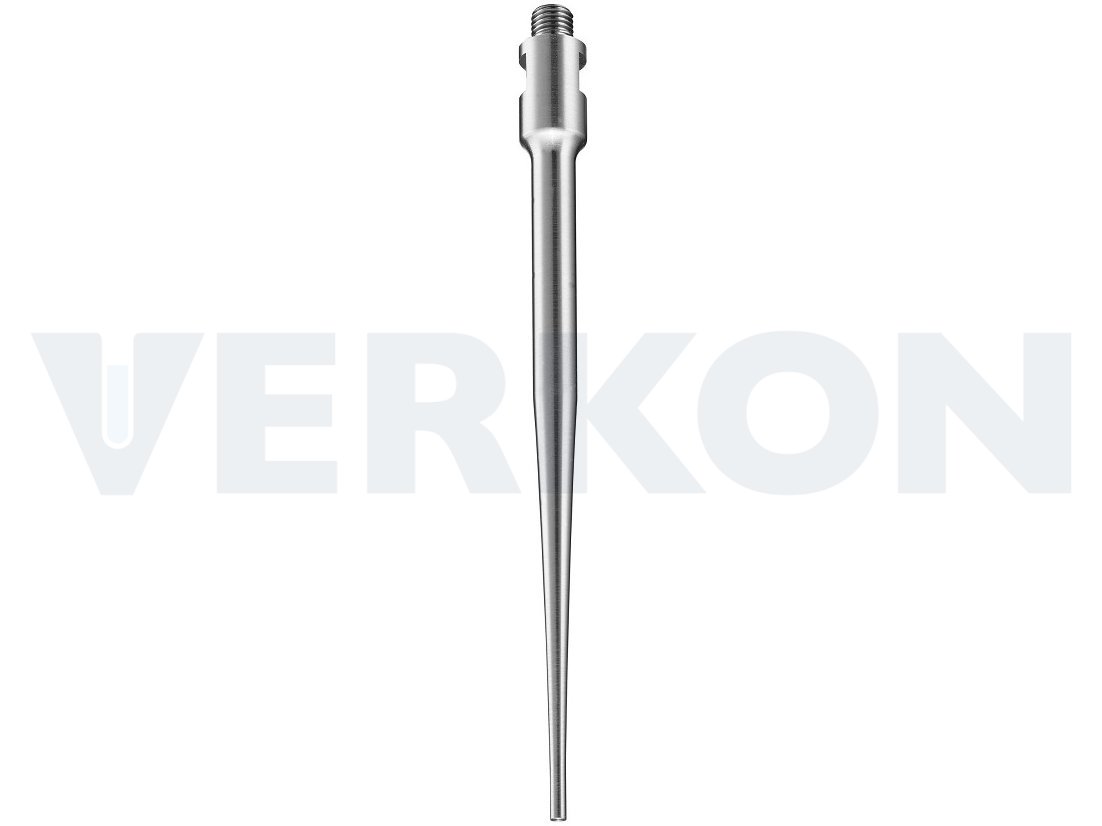

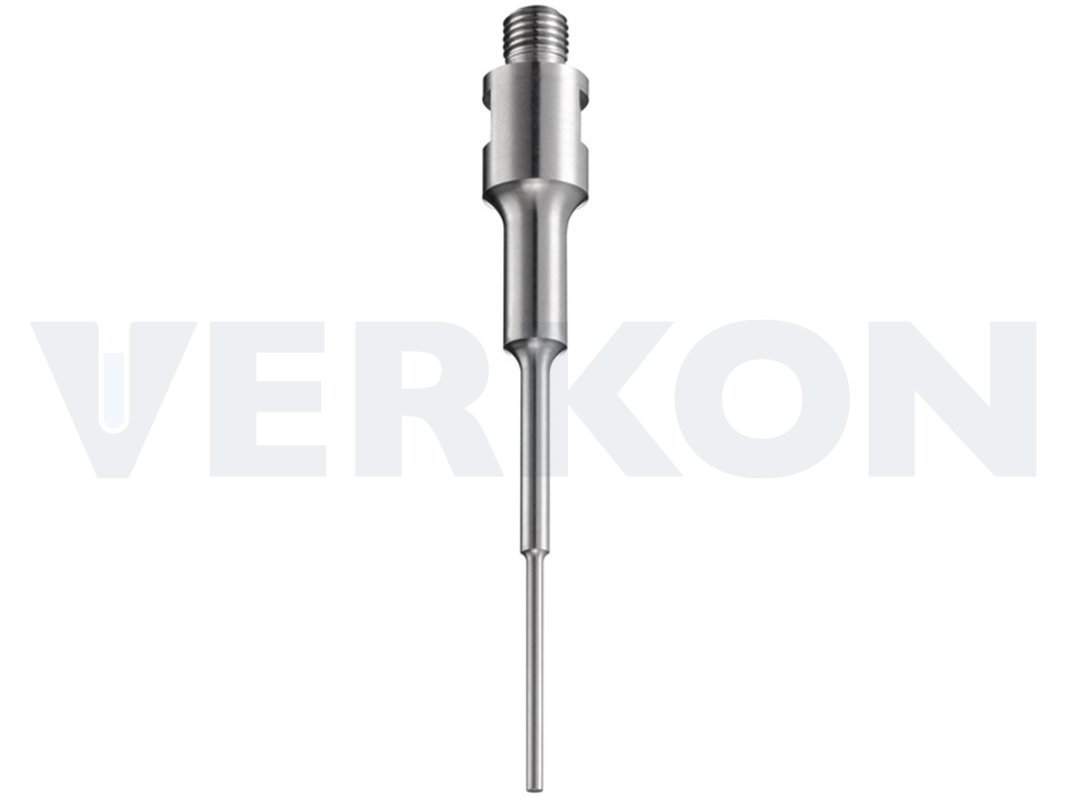

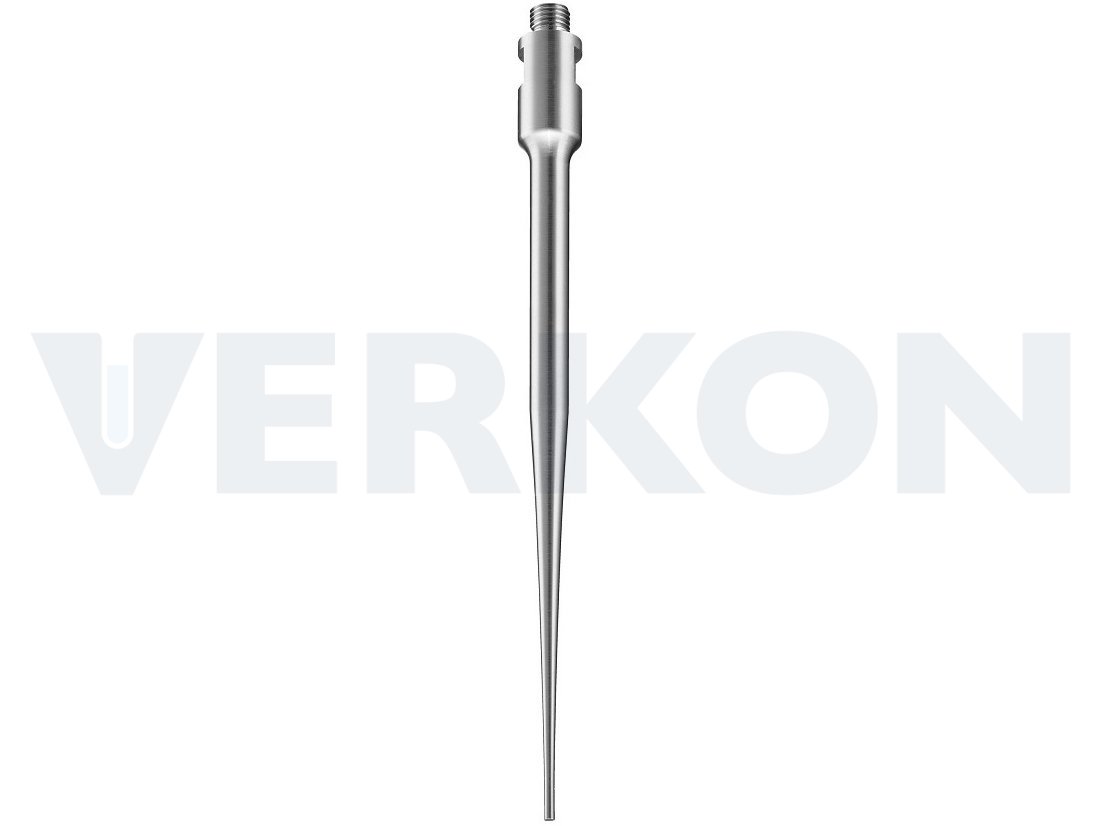

Volitelné příslušenství: Sondy pro ultrazvukový homogenizátor HD 5020

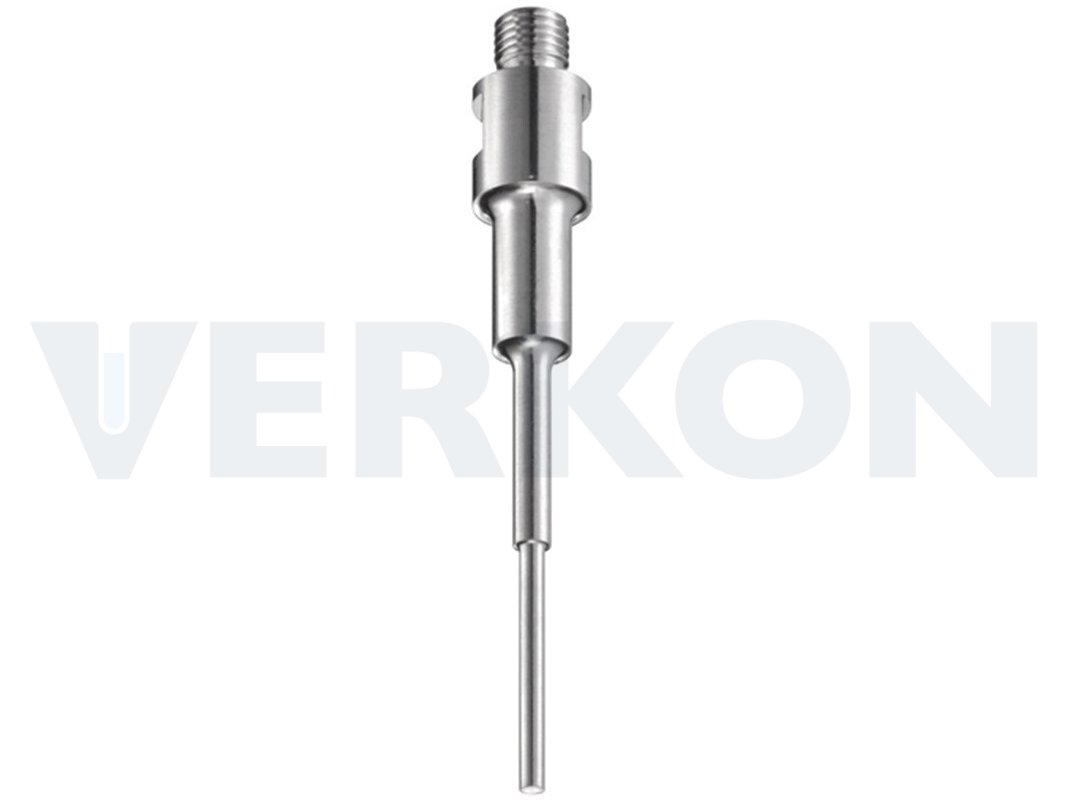

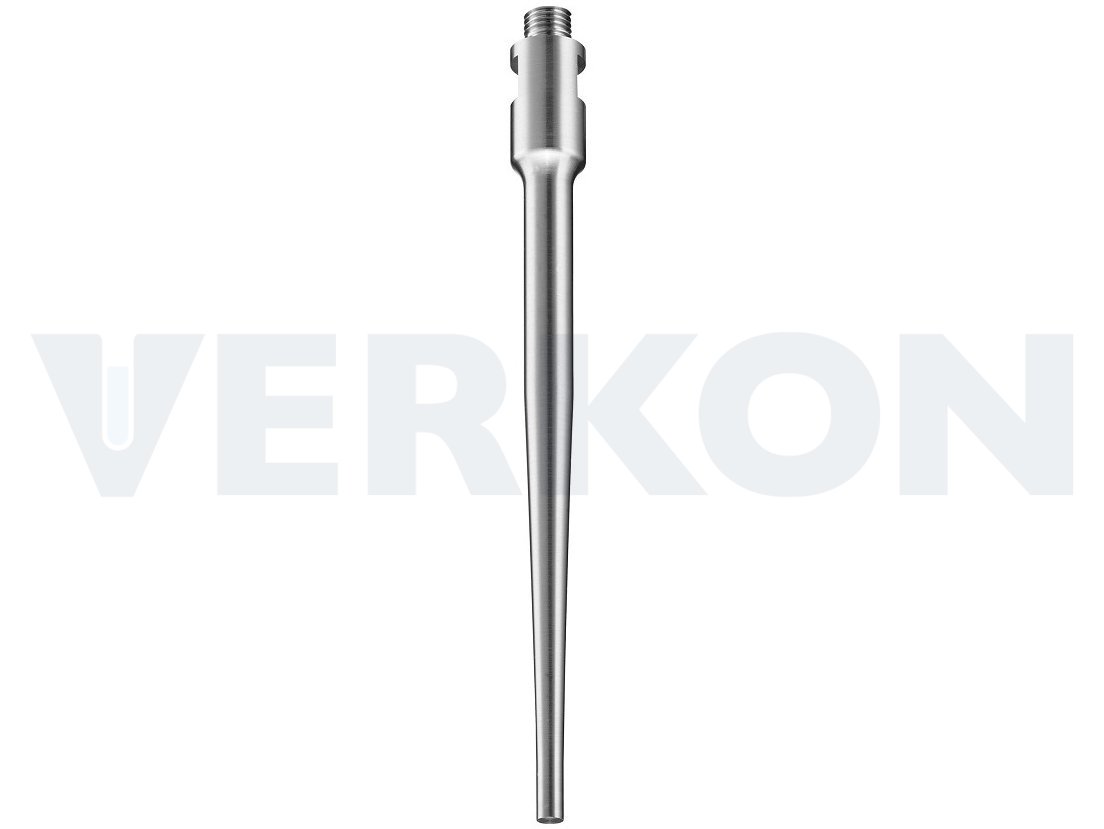

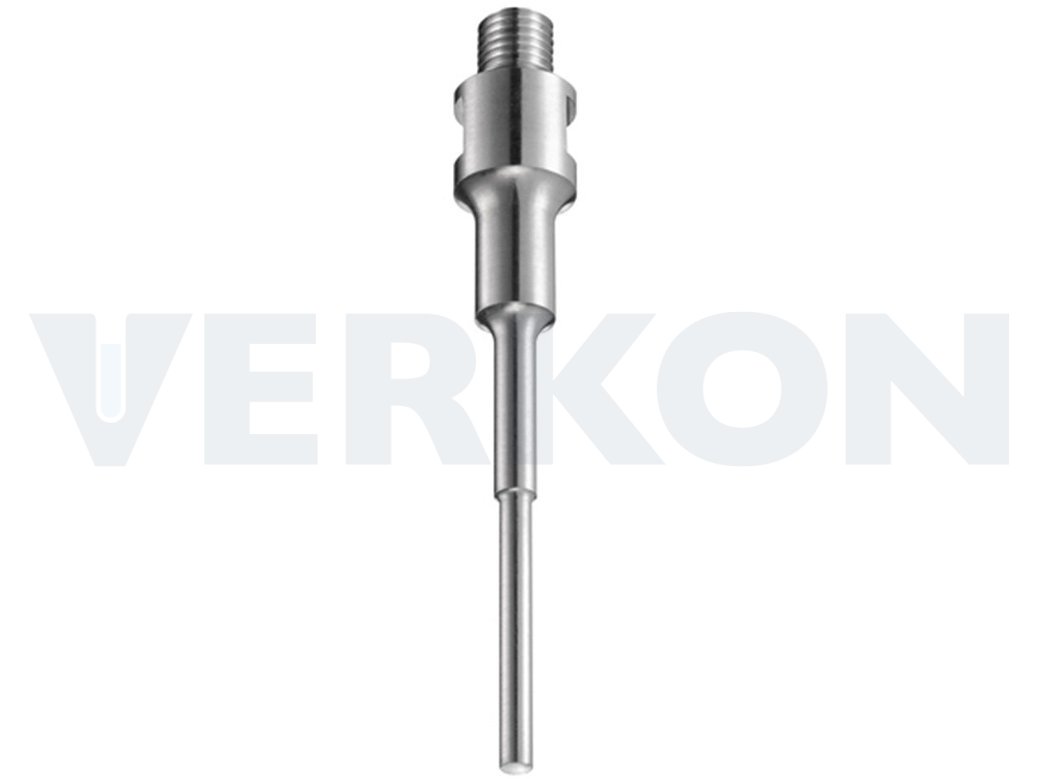

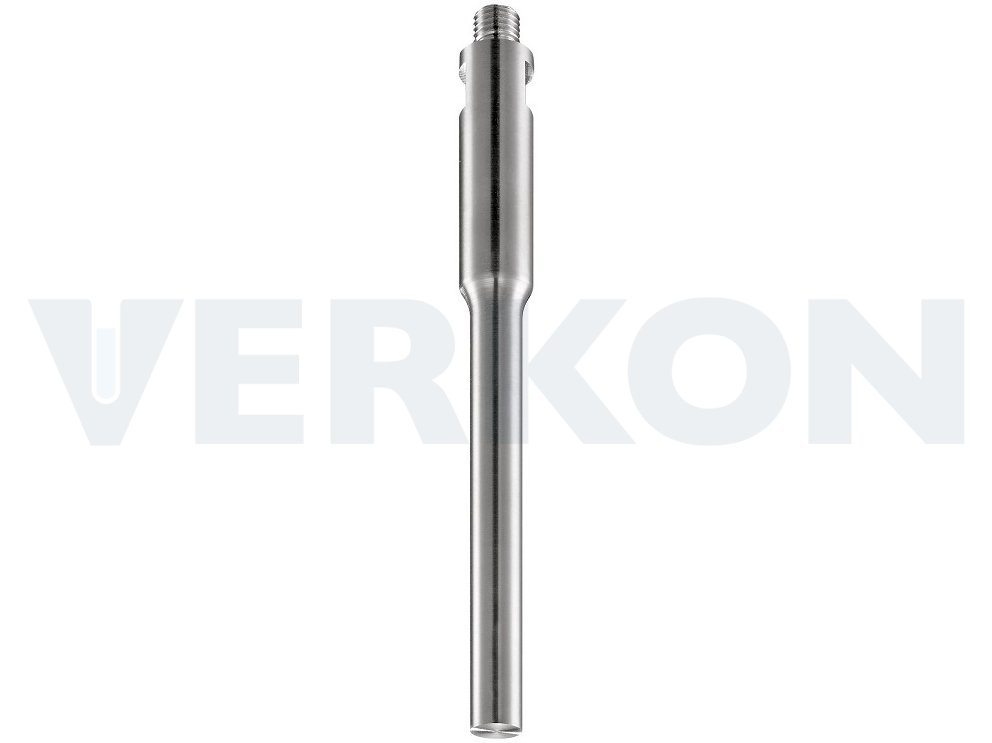

Volitelné příslušenství: Sondy pro ultrazvukový homogenizátor HD 5050

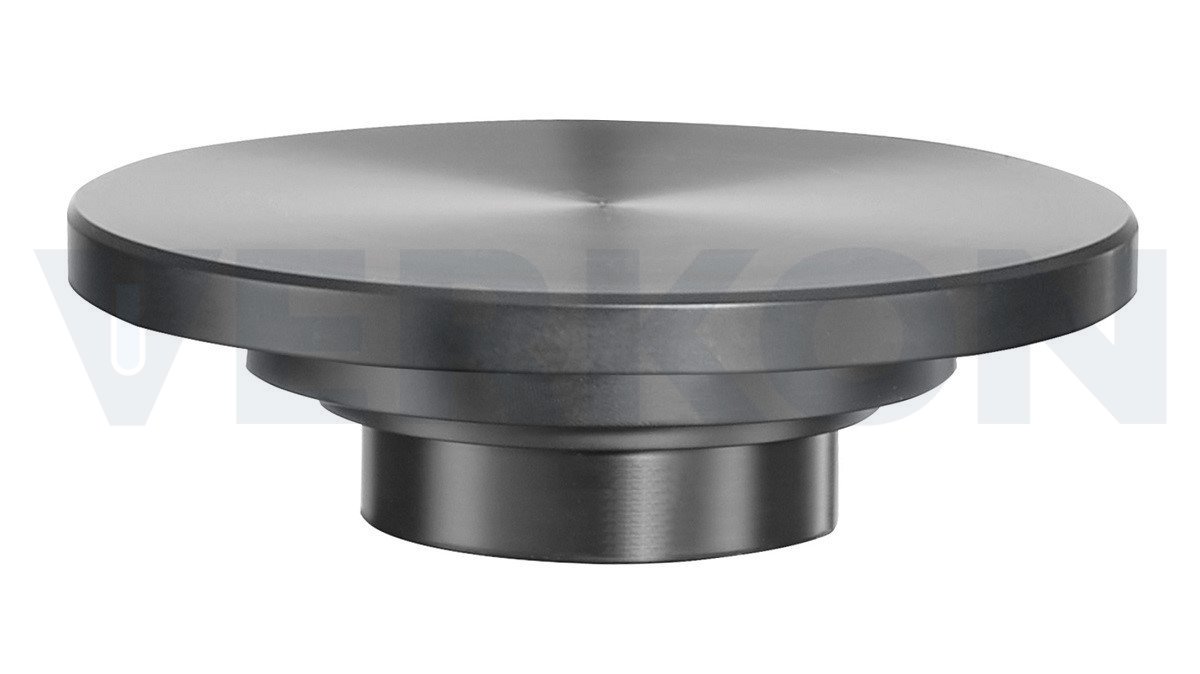

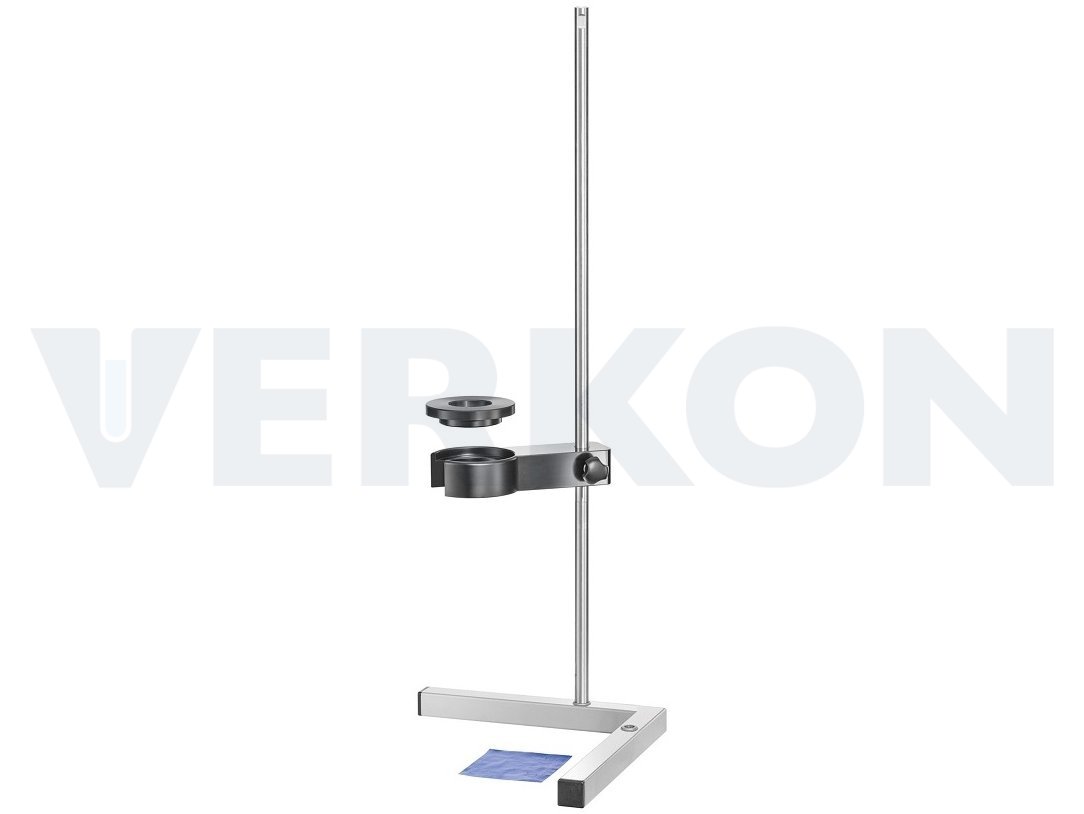

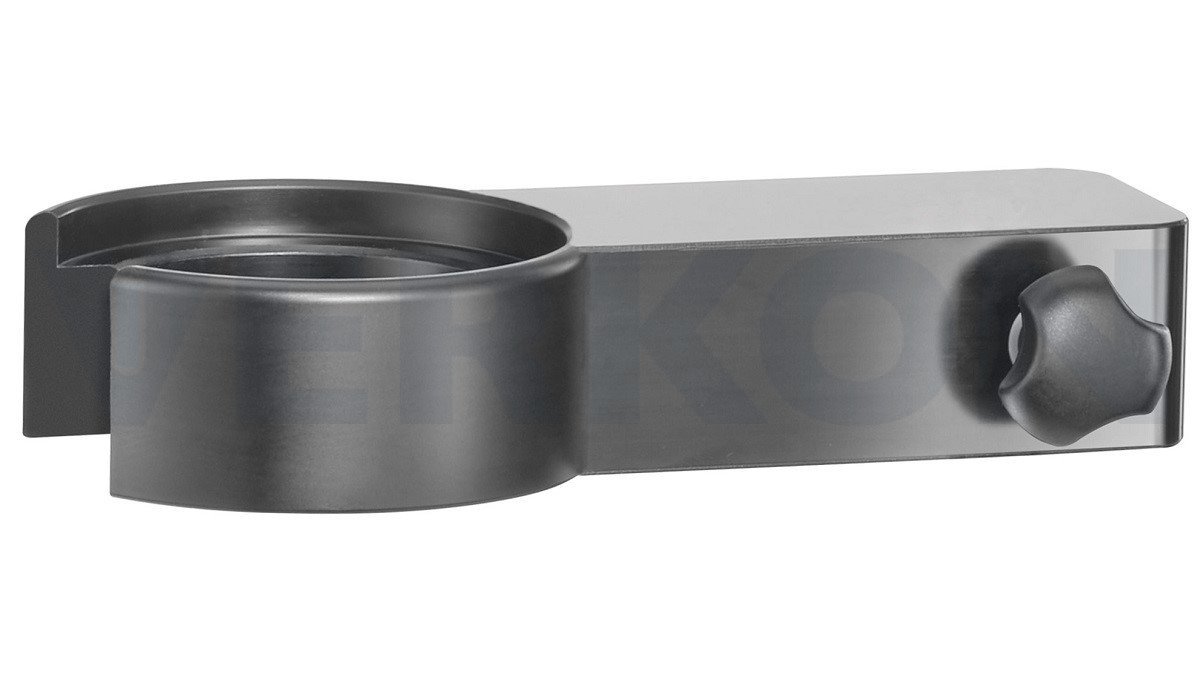

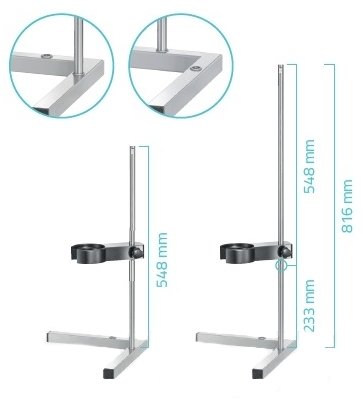

Volitelné příslušenství: Stojan, svorka a podložka

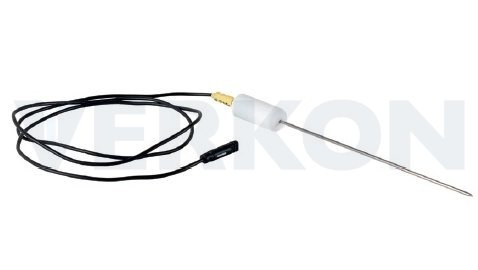

Volitelné příslušenství: Teplotní čidlo
Obj. číslo | Popis | Rozsah [°C] | Dostupnost | Cena / ks | Objednat | |
---|---|---|---|---|---|---|
404 760 003 763 | Teplotní čidlo TM 5000 (průměr 1,9 mm, délka 150 mm) | -10 až 125 | 3-4 týdny | 9 650 Kč |
Sleva platí do 19. 12. 2024
Soubory ke stažení

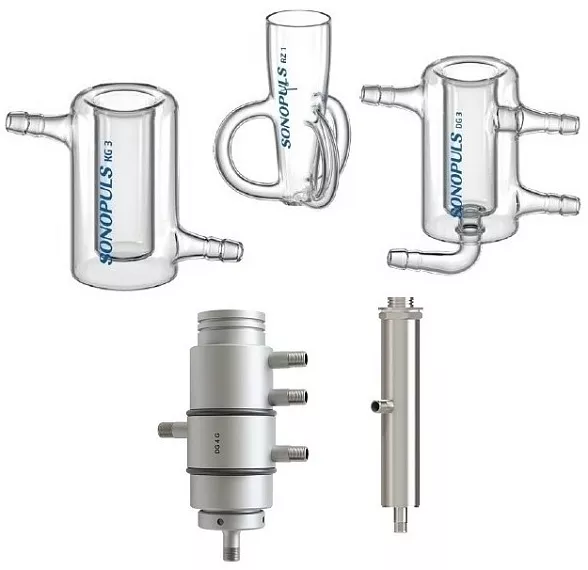

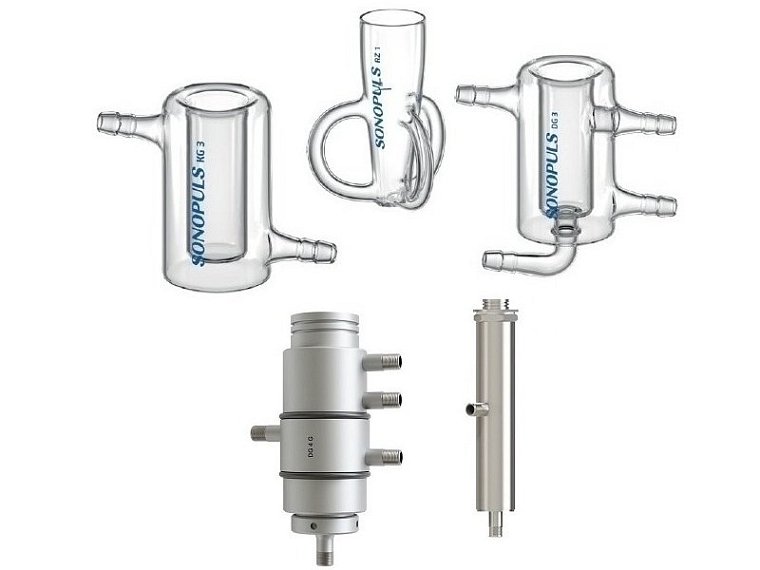

Nádoba Bandelin Sonopuls pro přímé působení ultrazvuku
Při používání ultrazvukového homogenizátoru se malé vzorky mohou nadměrně zahřívat. V případě teplotně citlivých vzorků výrobce doporučuje používat speciální nádobky. Chlazené skleněné nádobky KG mají plášť pro průtok chladicí kapaliny, rozetové skleněné nádobky RZ mají tři ramena, v nichž vlivem rozdílu teplot obsah nádobky cirkuluje a tím se současně ochlazuje i promíchává. Průtokové skleněné nádobky DG s pláštěm pro průtok chladicí kapaliny jsou vhodné pro kontinuální sonikaci vzorků větších objemů.
V nabídce jsou i průtokové nerezové nádobky DG 4 G s pláštěm pro průtok chladicí kapaliny a DZ 300 E s průtokem až 130 l/hod.
Typ nádobky | Objem | Rozměry (vnitřní průměr x hloubka) |
Pro průměr sondy | Vhodná pro homogenizátor |
KG 3 | 15 ml | 20 x 55 mm | 2 – 13 mm | HD 4050, HD 4100, HD 4200, HD 5020, HD 5050 |
KG 5 | 70 ml | 35 x 95 mm | 13 – 25 mm | HD 4200 |
RZ 1 | 25 ml | 27 x 85 mm | 2 – 3 mm | HD 4050, HD 4100, HD 4200, HD 5020, HD 5050 |
RZ 2 | 50 ml | 39 x 100 mm | 2 – 6 mm | HD 4050, HD 4100, HD 4200, HD 5020, HD 5050 |
RZ 3 | 100 ml | 50 x 135 mm | 3 – 13 mm | HD 4050, HD 4100, HD 4200, HD 5020, HD 5050 |
RZ 4 | 410 ml | 75 x 202 mm | 13 – 25 mm | HD 4200, HD 4400 |
RZ 5 | 660 ml | 90 x 245 mm | 19 – 25 mm | HD 4200, HD 4400 |
DG 3 | průtok 5,6 l/h | 20 x 55 mm | 2 – 13 mm | HD 4050, HD 4100, HD 4200, HD 5020, HD 5050 |
DG 5 |
průtok 30 l/h | 35 x 100 mm | 13 – 25 mm | HD 4100, HD 4200 |
DG 6 | průtok 30 l/h | 71 x 120 mm | 25 – 38 mm | HD 4200, HD 4400 |
Podrobnější technické informace naleznete níže v souborech ke stažení. |
Typ nádobky | Průtok | Plášť pro průtok chladicí kapaliny | Tlak | Kompatibilita |
DG 4 G | 50 l/h | ano | max. 2 bar | s hlavicí SH 100/200 G se sondou TT 213 (homogenizátory HD 4100, HD 4200) |
DZ 300 E | 130 l/h | ne | max. 4 bar | s hlavicí SH 400 G se sondami TS 413/416/419/425/432 (homogenizátor HD 4400) |
Podrobnější technické informace naleznete níže v souborech ke stažení. |

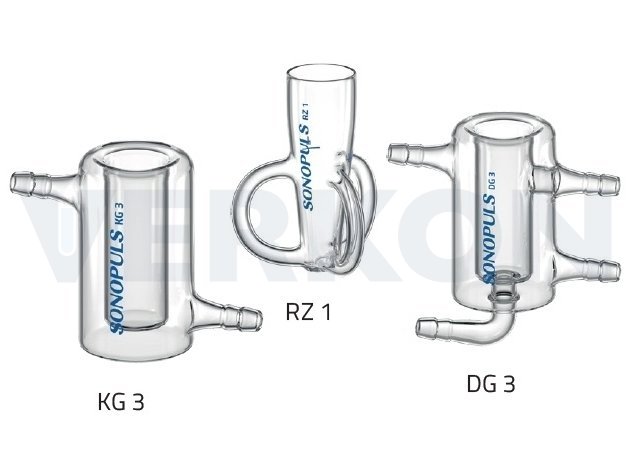

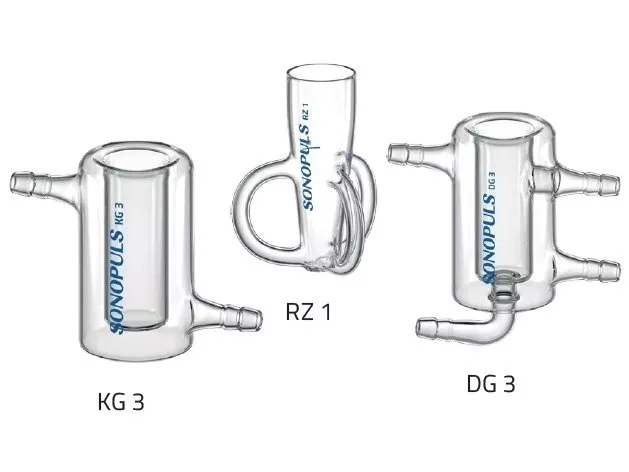

Skleněné nádoby pro přímé působení ultrazvuku
Nerezové nádoby pro přímé působení ultrazvuku
Soubory ke stažení

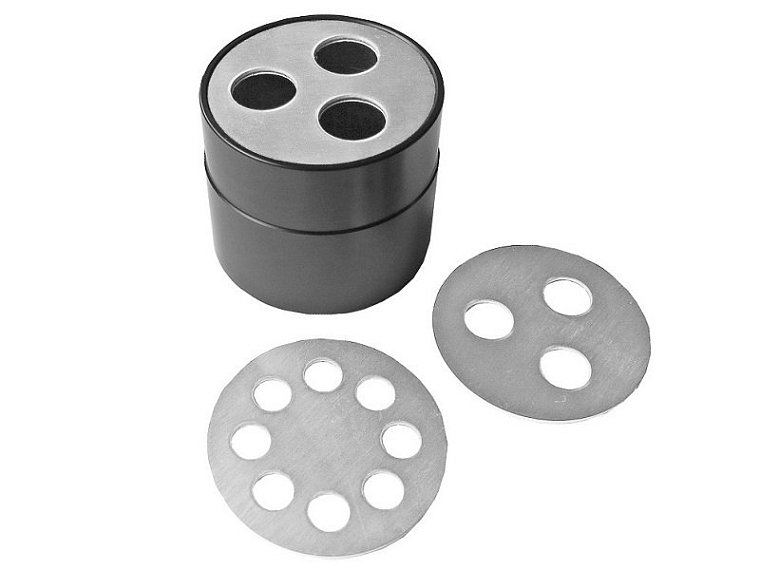

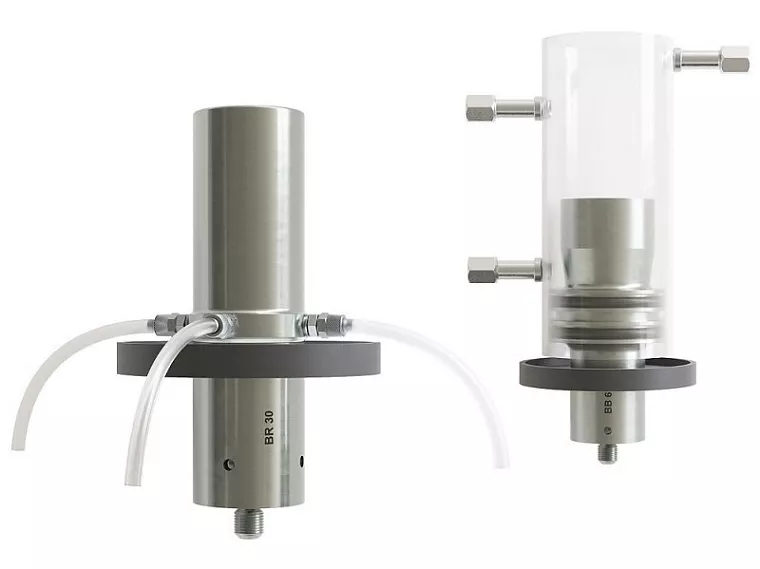

Nádoba Bandelin Sonopuls pro nepřímé působení ultrazvuku
Nepřímá sonikace se využívá v případě, kdy je potřeba zabránit přímému kontaktu ultrazvukové sondy se vzorkem. Zároveň při ní nedochází ke křížové kontaminaci, je proto vhodná i pro patogenní vzorky. Ultrazvuk se do vzorků přenáší pomocí kontaktní kapaliny v nádobce.
- dva typy nádobek: BB 6 a BR 30 (upevňují se přímo na ultrazvukový převodník homogenizátorů)
- mikrozkumavky se vzorky se do nádobek umisťují pomocí držáku
- oba typy nádobek umožňují temperování vzorku díky cirkulující chladicí kapalině a lze použít i pro přímou sonikaci
- informace k dodávce: držák není součástí dodávky nádobky (objednává se samostatně)
Typ nádobky | Materiál | Vhodná pro homogenizátor | Typ držáku(i) | Kapacita držáku |

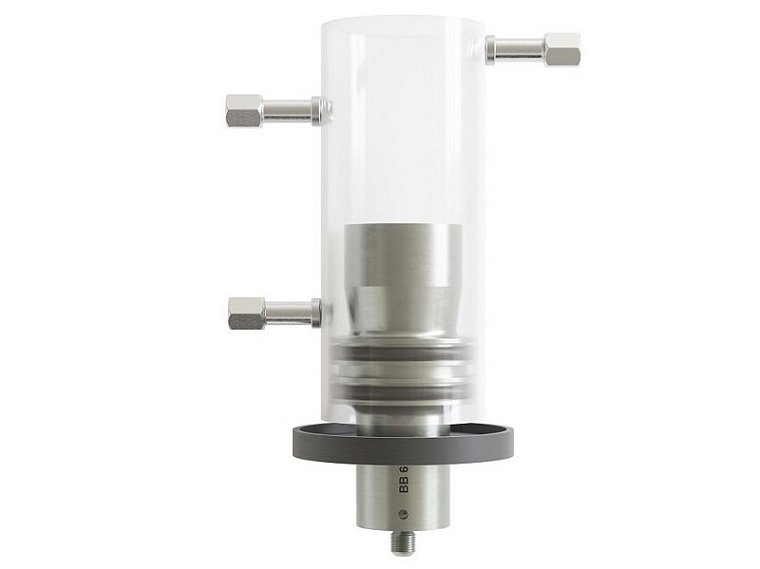

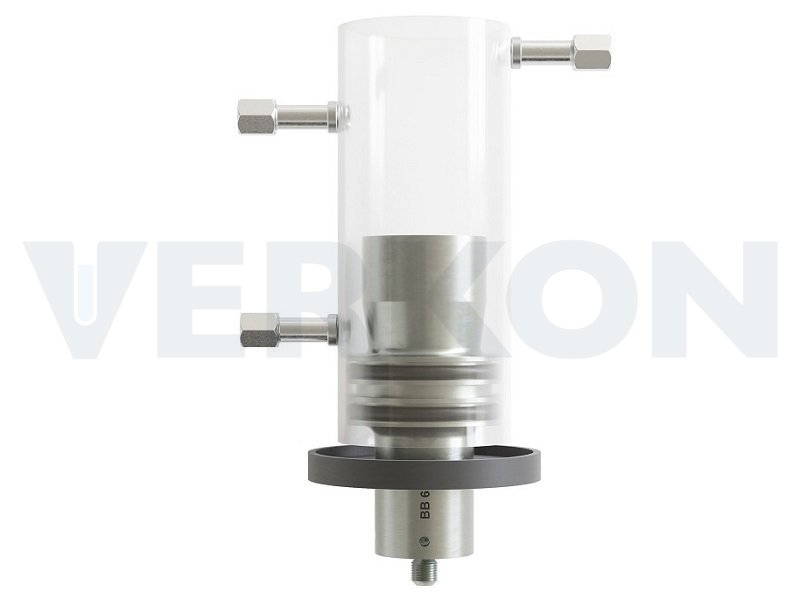

BB 6 | TiAI6V4, makrolon | HD 4200 | EH 6 | 6x 1,5/2,0ml mikrozkumavka |

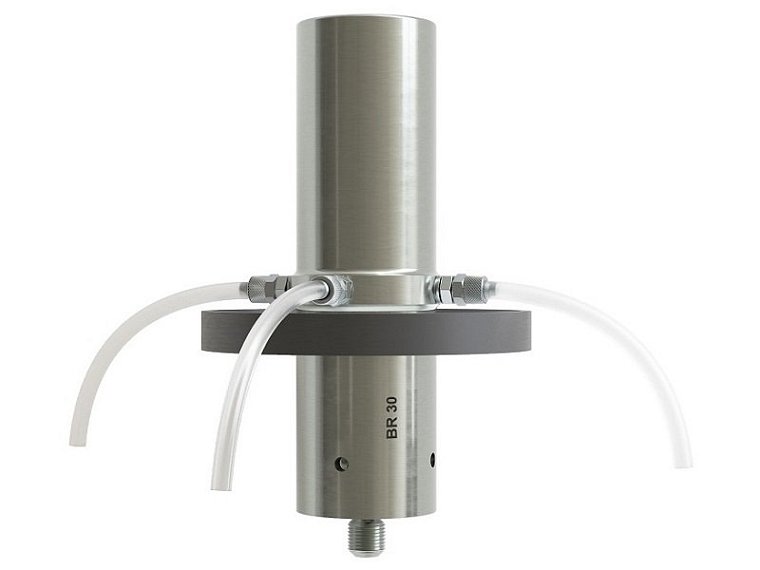

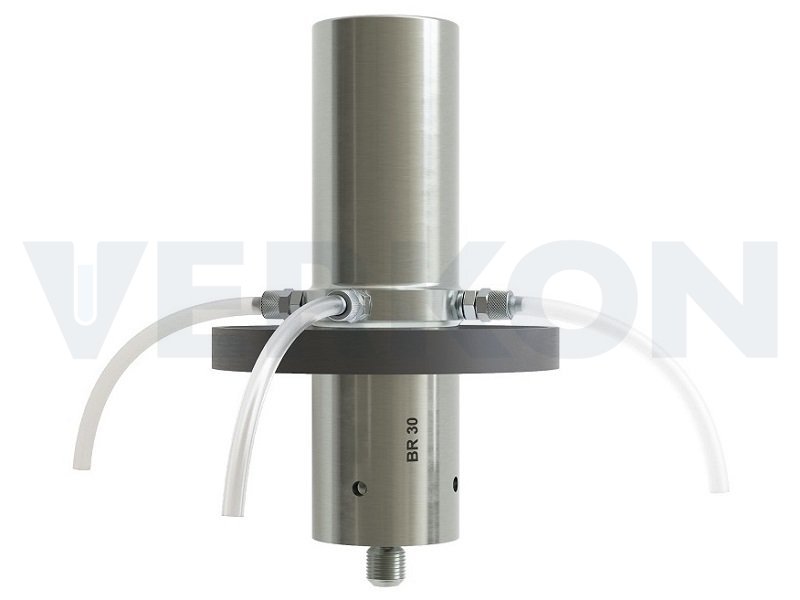

BR 30 | TiAI6V4 | HD 4100, HD 4200 | EH 3.1 | 3x 1/2ml nebo 3x 0,5ml nebo 8x PCR mikrozkumavka |
Podrobnější technické informace naleznete níže v souborech ke stažení. |
Nádobky pro nepřímé působení ultrazvuku (bez držáku mikrozkumavek)

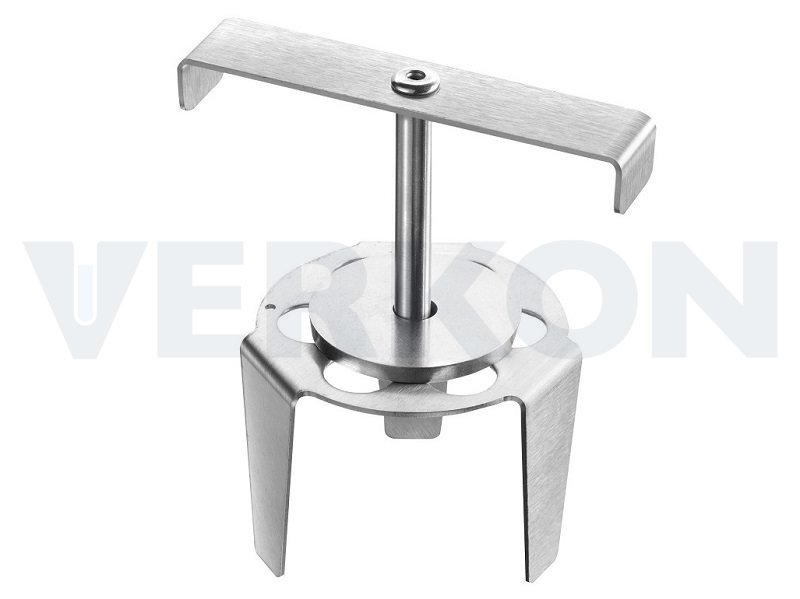

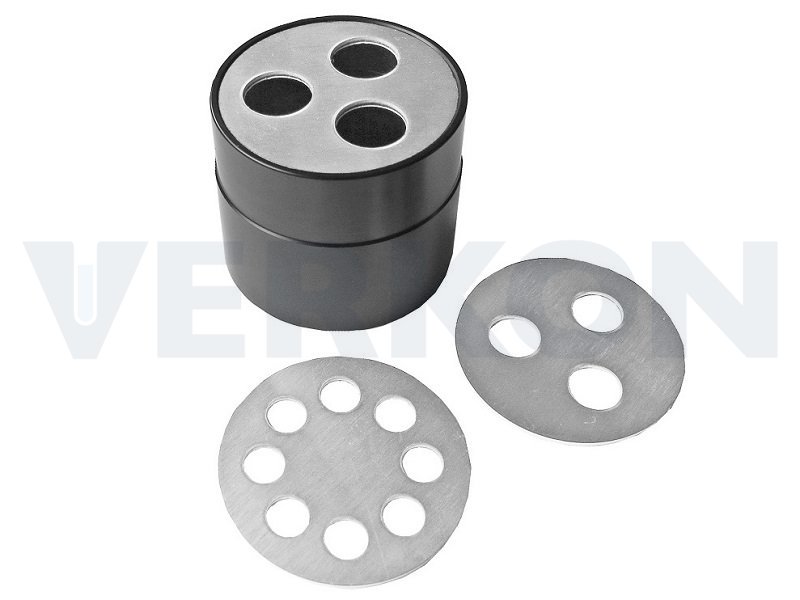

Držáky na mikrozkumavky
Soubory ke stažení

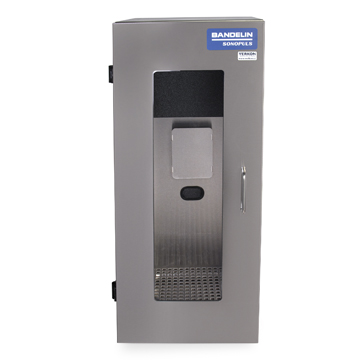

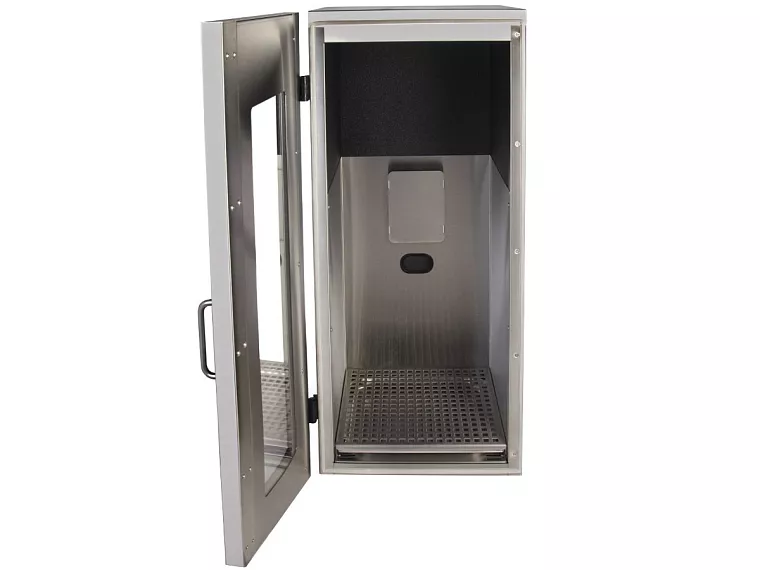

Protihlukový box LS 40 pro ultrazvukové homogenizátory Bandelin Sonopuls
Ultrazvukové homogenizátory při provozu vydávají nepříjemný, okolí obtěžující, zvuk. Pro odstínění hluku výrobce doporučuje použít protihlukový box.
Základní charakteristika protihlukového boxu LS 40:
- snížení hluku při sonikaci o cca 30 dB
- vnitřní komora z nerezové oceli (snadné čištění)
- integrovaný ventilační systém pro snížení vlhkosti
- vnitřní LED osvětlení
- dvířka s pozorovacím oknem z plexiskla
- průchodka na zadní straně (pro připojení externího teplotního čidla, hadiček pro chladicí kapalinu nebo průtokovou sonikaci)
Snížení hladiny hluku | o cca 30 dB-AU | |
Průchodka na zadní stěně | ano | |
Odkapávací miska | ano (nerezová ocel) | |
Možnost umístění stojanu HD 40 | ano | |
Dvířka | Provedení: | plná, s pozorovacím oknem z plexiskla |
Úhel otevření: | max. 180° | |
Rozměry (d x š x v) | Vnitřní: | 350 x 310 x 880 mm |
Vnější: | 445 x 515 x 1000 mm | |
Napájení | 100 – 240 V, 50/60 Hz |
Protihluhový box LS 40 (box se dodává bez stojanu HG 40, nádobky a homogenizátoru) |
Obj. číslo | Typ | Popis | Dostupnost | Cena / ks | Objednat | |
---|---|---|---|---|---|---|
404 760 036 821 | LS 40 | Pro snížení hluku o cca 30 dB | 3-4 týdny | 54 575 Kč |
