Kladivové mlýny Retsch jsou vhodné pro dávkové i kontinuální mletí tvrdých, středně tvrdých, křehkých, vláknitých nebo houževnatých materiálů. Jednotlivé modely se liší konstrukcí, typem rotoru, principem mletí, otáčkami a výslednou jemností mletí, dále velikostí vstupní dávky (objemem) a vstupní velikostí materiálu. Pomocí rozsáhlého volitelného vybavení lze přístroje přizpůsobit téměř každé aplikaci.

Rychlý přehled technických parametrů kladivových mlýnů Retsch
Typ HM 200 SK 300
Aplikace hrubé a předběžné drcení hrubé i jemné mletí
Vstupní materiál středně tvrdý, tvrdý, křehký, houževnatý, vláknitý středně tvrdý, křehký
Princip redukce velikosti zrna náraz, střih náraz
Vstupní velikost materiálu <100 mm <25 mm
Konečná jemnost <0,8 mm <100 µm
Rozsah otáček fixní, 3000 ot/min 2 000 – 4 000 ot/min (krok 200 ot/min)
Typ rotoru s 10 výkyvnými kladívky (kalená ocel 1.0503) kladivový kříž

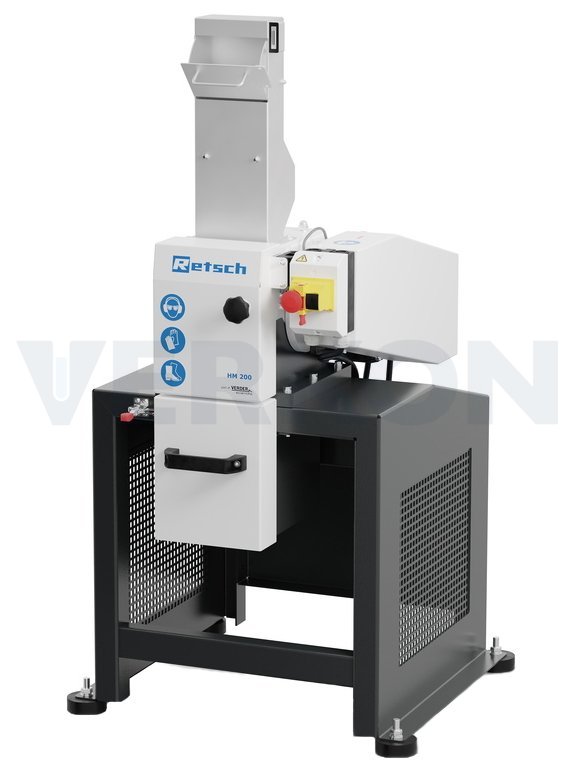

Mlýn kladívkový Retsch HM 200

Výrobci a značky Retsch

Mlýn HM 200 je vybaven rotorem s volnými výkyvnými kladívky. Vzorky jsou drceny nárazem při úderu každého kladívka a při odrazu uvnitř mlecí komory. Jakmile je rozemletý vzorek tak jemný, aby prošel sítem, padá do sběrné nádoby. Mlýn je vhodný pro dávkové i kontinuální mletí a díky volitelné nabídce sít, násypek a sběrných nádob je možné sestavit přístroj na míru různým materiálům.

Základní charakteristika kladívkového mlýnu Retsch HM 200:

  • pevné otáčky, vynikající drticí výkon, velmi vysoká průchodnost vzorků (až 1500 kg/h)
  • vstupní velikost vzorku až 100 mm
  • konečná jemnost <0,8 mm v závislosti na vlastnostech vzorků a velikosti otvorů zvoleného síta
  • rotor s 10 volnými výkyvnými kladívky (minimalizace rizika zablokování, snížení opotřebení)
  • bezpečnost obsluhy - automatické zastavení přístroje v případě náhodného otevření dvířek drticí komory
  • snadné čištění (násypku lze lehce sklopit a shora tak získat přístup do drticí komory)
  • konektor pro odsávání prachu; vysavač je volitelným příslušenstvím a objednává se samostatně
  • typické vzorky: ruda, žula, keramika, křemen, struska, zemina, uhlí, sklo, cementový slínek, dřevo, plasty, krmné pelety, suché krmivo, sušené byliny apod.
  • informace k dodávce: součástí dodávky mlýnu je rotor s výkyvnými kladívky, třecí desky a 10l sběrná nádoba (mlýn se tedy dodává bez násypky, spodního síta a gravitačního výstupu, které se objednávají samostatně)

ikona-info Pro kompletní sestavu mlýnu HM 200 je potřebné objednat také síto a násypku. Pro malé množství vzorků je určena podávací násypka, pro kontinuální podávání většího množství vzorků se používá standardní násypka. Standardní násypka se obvykle kombinuje s volitelnou 30l sběrnou nádobou a gravitačním výstupem (lze zakoupit dohromady jako konverzní sadu).

Technické údaje kladívkového mlýnu Retsch HM 200 Zavřít
Aplikace hrubé a předběžné drcení
Vstupní materiál středně tvrdý, tvrdý, křehký, houževnatý, vláknitý
Princip redukce velikosti zrna náraz, střih
Vstupní velikost materiálu <100 mm
Konečná jemnost <0,8 mm
Velikost vstupní dávky volitelně: <0,6 l s dávkovací násypkou nebo 30 l se standardní násypkou
Objem sběrné nádoby 10 l (volitelně: 30 l)
Rozsah otáček 3000 ot/min
Rotor Typ: s 10 výkyvnými kladívky (kalená ocel 1.0503)
Obvodová rychlost: 31,4 m/s
Průměr: 200 mm
Spodní síto
(objednává se samostatně)
Materiál: ocel 1.0330
Kruhové otvory o rozměru: 2, 3, 4, 5, 6, 8 nebo 10 mm
Čtvercové otvory o rozměru: 15 nebo 40 mm
Rozměry (š x x h x v) 320 x 800 x 960 mm (zavřený)
Hmotnost cca 150 kg
Pohon třífázový motor
Příkon 1,5 kW
Napájení 3~ 400 V, 50 Hz
Krytí IP54
Obj. číslo Typ Popis Dostupnost Cena / ks Objednat
414 457 530 001 HM 200 Včetně rotoru s volně výkyvnými kladívky, třecími deskami a 10l sběrnou nádobou (bez násypky a spodního síta) 4-6 týdnů 416 430 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Spodní síta

Obj. číslo Popis Tvar otvorů Velikost otvorů [mm] Dostupnost Cena / ks Objednat
414 456 470 565 Síto spodní ocelové Kruhový 2,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 566 Síto spodní ocelové Kruhový 3,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 567 Síto spodní ocelové Kruhový 4,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 568 Síto spodní ocelové Kruhový 5,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 569 Síto spodní ocelové Kruhový 6,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 570 Síto spodní ocelové Kruhový 8,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 571 Síto spodní ocelové Kruhový 10,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 572 Síto spodní ocelové Čtvercový 15,00 4-6 týdnů 14 679 Kč
 ks
414 456 470 573 Síto spodní ocelové Čtvercový 40,00 4-6 týdnů 14 679 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Násypky a sběrné nádoby

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 457 850 031 Standardní násypka pro dávkování většího množství vzorků 4-6 týdnů 52 605 Kč
 ks
414 457 850 030 Podávací násypka pro dávkování malého množství vzorků 4-6 týdnů 56 070 Kč
 ks
414 450 030 039 Sběrná nádoba z nerezové oceli o objemu 10 litrů 4-6 týdnů 22 743 Kč
 ks
414 450 030 038 Sběrná nádoba z nerezové oceli o objemu 30 litrů (používá se v kombinaci s gravitačním výstupem) 4-6 týdnů 57 645 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Vybavení pro kontinuální provoz

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 450 030 037 Gravitační výstup pro kontinuální provoz 4-6 týdnů 20 633 Kč
 ks
414 457 860 036 Konverzní sada pro kontinuální provoz (včetně standardní násypky, gravitačního výstupu a nerezové sběrné nádoby o objemu 30 litrů) 4-6 týdnů 117 180 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Průmyslový vysavač

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 457 480 017 Vysavač průmyslový včetně adaptéru, 230 V 4-6 týdnů 34 650 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Ostatní příslušenství (náhradní díly)

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 457 110 035 Třecí desky z kalené oceli 4-6 týdnů 59 535 Kč
 ks
414 450 020 028 Rotor včetně volných výkyvných kladívek 4-6 týdnů 166 635 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Video k produktu

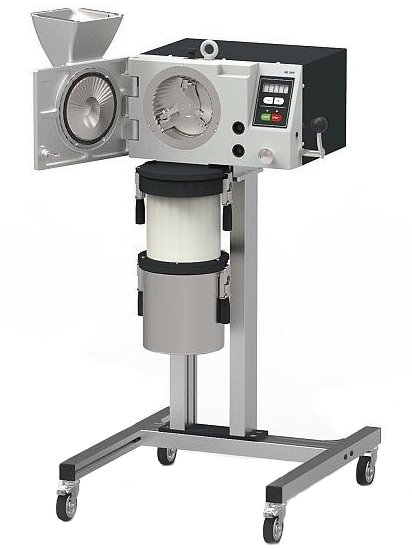

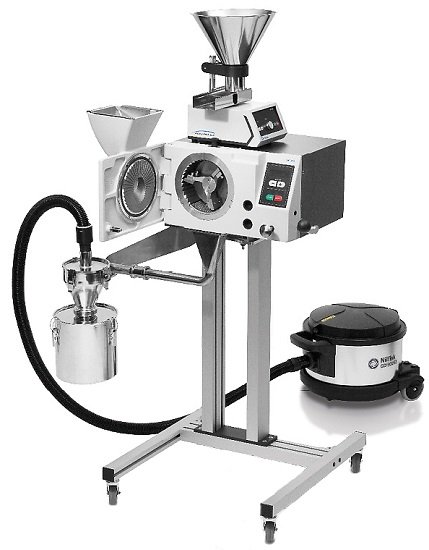

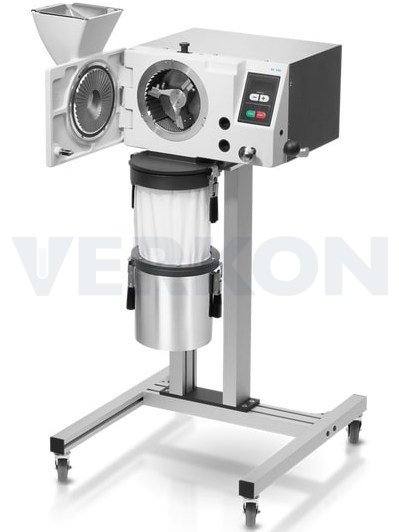

Mlýn kladivový Retsch SK 300

Výrobci a značky Retsch

Mlýn SK 300 je vhodný pro dávkové i kontinuální hrubé či jemné mletí středně tvrdých a křehkých materiálů. Umožňuje i účinné mletí heterogenních směsí. Analytické jemnosti je obvykle dosaženo v jednom pracovním cyklu. V závislosti na lomových vlastnostech materiálu a velikosti otvorů zvoleného síta může být konečná jemnost menší než 100 μm.

Základní charakteristika kladivového mlýnu Retsch SK 300:

  • nastavitelná rychlost otáček v rozsahu 2 000 až 4 000 ot/min

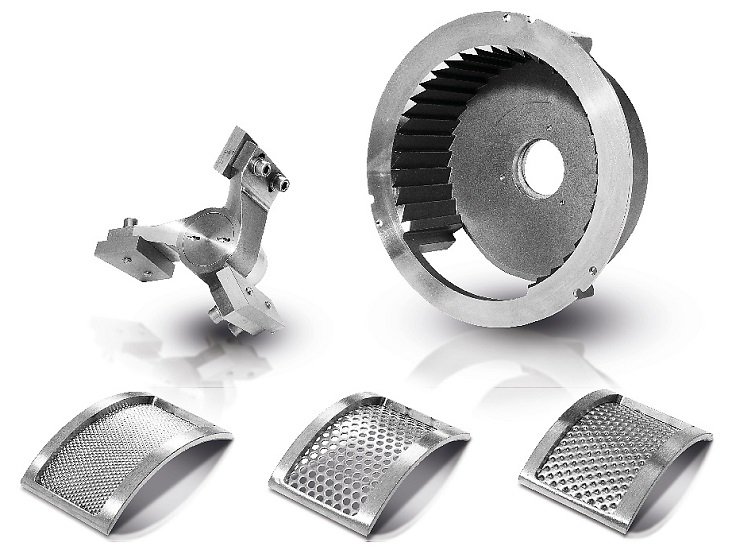

  • typ rotoru: kladivový kříž s mlecími deskami
  • vstupní velikost vzorku: max. 25 x 25 mm nebo 15 x 35 mm
  • konečná jemnost <100 µm v závislosti na vlastnostech vzorků a velikosti otvorů zvoleného síta
  • rychlé a prachotěsné uchycení sběrné nádoby (rychloupínací svorky)
  • dvoubodový zámek dveří (bezpečnost obsluhy)
  • snadné čištění (vyjmutí rotoru s mlecími vložkami a síta bez použití nářadí)
  • široká nabídka volitelného příslušenství (objednává se samostatně): síta s kruhovými nebo lichoběžníkovými otvory, 26l plastová sběrná nádoba, cyklónové odlučovače pro lepší průchodnost vzorků, průmyslový vysavač, vibrační podavač DR 100 k rovnoměrnému kontinuálnímu podávání a dávkování jemných prášků a sypkých materiálů s velikostí částic do 12 mm, náhradní díly...
  • typické vzorky: ruda, žula, keramika, křemen, struska, zemina, uhlí, sklo, cementový slínek, štěrk, minerály, sádrovec, šamot apod.
  • informace k dodávce: součástí dodávky mlýnu je rotor (kladivový kříž), mlecí vložky, mlecí desky, 240mm filtrační hadice a 5l nerezová sběrná nádoba (mlýn se tedy dodává bez síta a podstavce, které se objednávají samostatně)
ikona-info Kompletní mlecí sadu tvoří rotor, mlecí desky, mlecí vložky a síto. Rotor, mlecí desky i mlecí vložky jsou součástí dodávky mlýnu - vybírat můžete ze 3 materiálových provedení. Síta se objednávají samostatně. Pro kompletní sestavu mlýnu SK 300 je potřebné objednat i podstavec s kolečky.

Technické údaje kladivového mlýnu Retsch SK 300 Zavřít
Aplikace hrubé i jemné mletí
Vstupní materiál středně tvrdý, křehký
Princip redukce velikosti zrna  náraz
Vstupní velikost materiálu <25 mm
Konečná jemnost <100 µm
Sběrná nádoba nerezová o objemu 5 l (volitelně: plastová o objemu 26 l)
Rozsah otáček 2 000 – 4 000 ot/min (krok 200 ot/min)
Rotor Typ: kladivový kříž
Materiál: nerezová ocel nebo litina
Obvodová rychlost: 15,5 – 31,0 m/s
Spodní síto
(objednává se samostatně)
Materiál: nerezová ocel, ocel 1.0344 pro mletí bez kontaminace těžkými kovy
Kruhové otvory o rozměru: 3,00; 4,00; 5,00; 6,00; 8,00 nebo 10,00 mm
Lichoběžníkové otvory o rozměru: 0,12; 0,20; 0,25; 0,35; 0,50; 0,75; 1,00; 1,50 nebo 2,00 mm
Rozměry včetně volitelného podstavce (š x h x v) 580 x 700 x 1200 mm (s podstavcem)
Hmotnost 60 kg (s podstavcem)
Pohon třífázový motor s frekvenčním měničem
Síla pohonu 1,1 kW
Příkon 1,5 kW
Napájení 200 – 240 V, 50/60 Hz
Krytí IP41

Kladivový mlýn Retsch SK 300

Obj. číslo Typ Popis Dostupnost Cena / ks Objednat
414 457 510 001 SK 300 Včetně litinového rotoru, litinových mlecích vložek, mlecích desek z kalené oceli, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky) 4-6 týdnů 273 420 Kč
 ks
414 457 510 004 SK 300 Včetně litinového rotoru, litinových mlecích vložek, mlecích desek z oceli 1.1740, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky) 4-6 týdnů 273 420 Kč
 ks
414 457 510 002 SK 300 Včetně litinového rotoru, mlecích vložek a desek z kalené oceli, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky) 4-6 týdnů 328 230 Kč
 ks
414 457 510 003 SK 300 Včetně nerezového rotoru, nerezových mlecích vložek a desek, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky) 4-6 týdnů 328 230 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Podstavec s kolečky

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 458 240 007 1 Podstavec s kolečky 4-6 týdnů 39 690 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

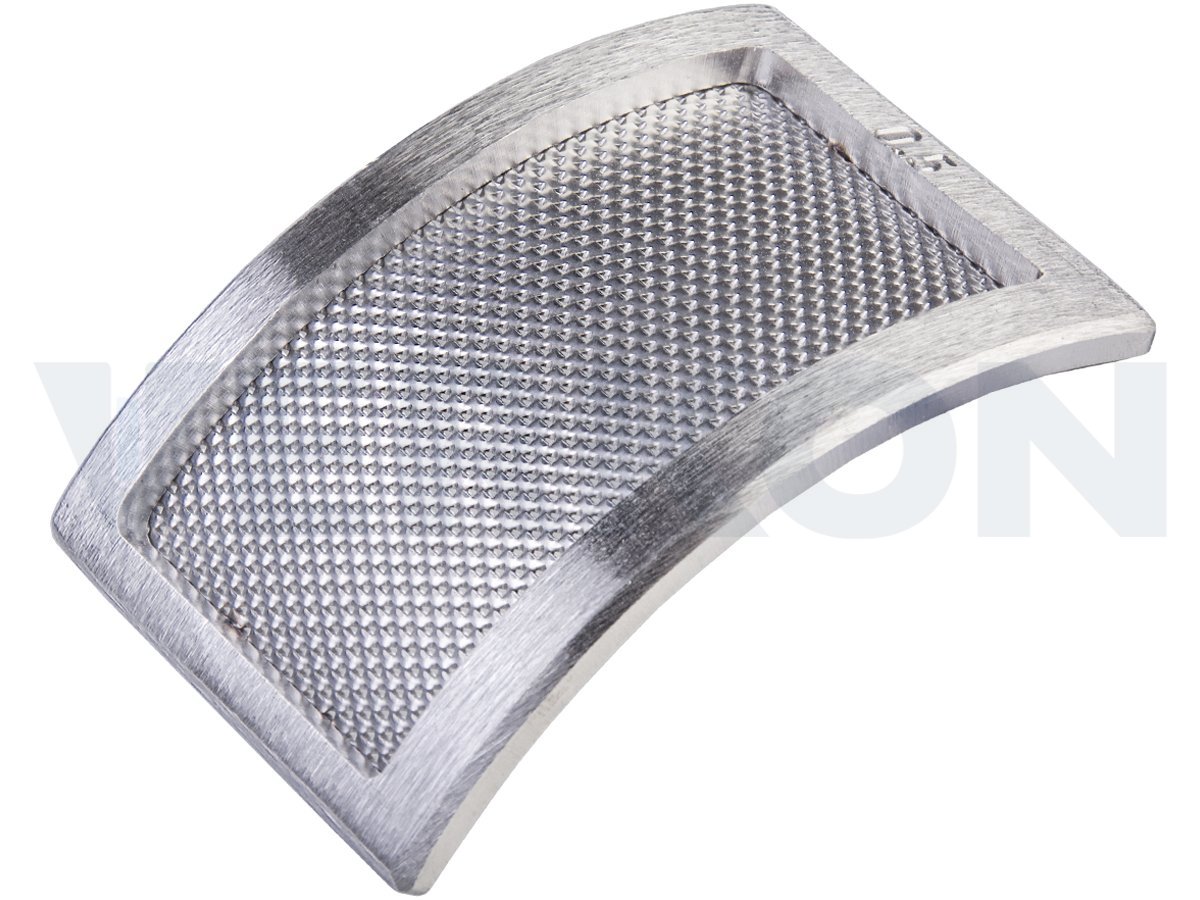

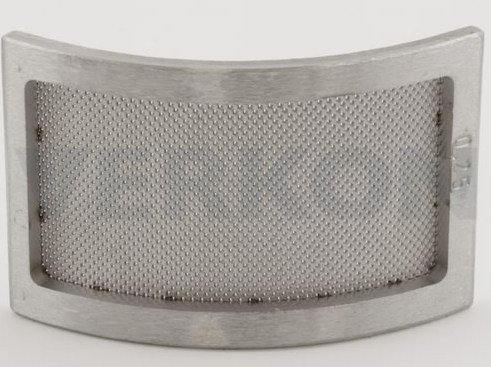

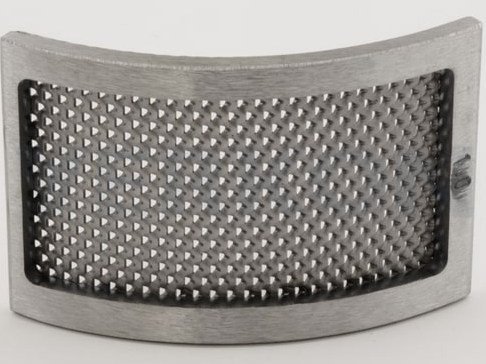

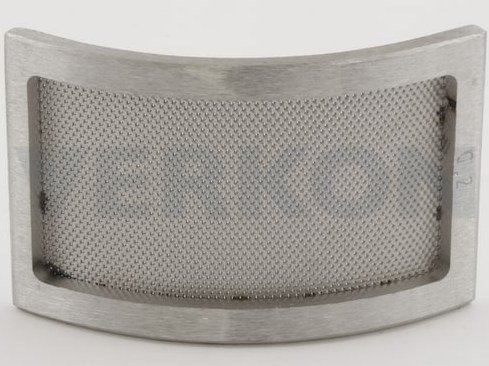

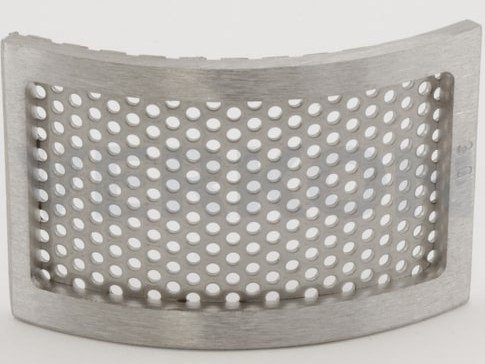

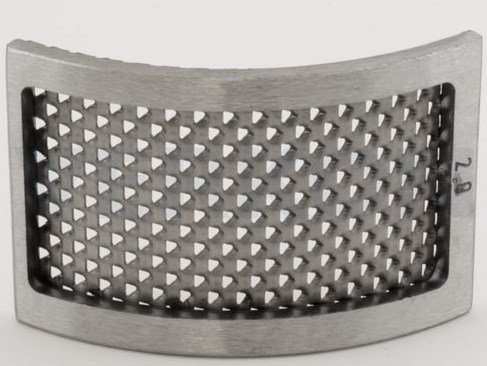

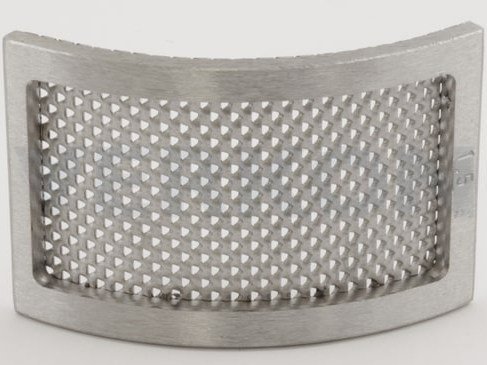

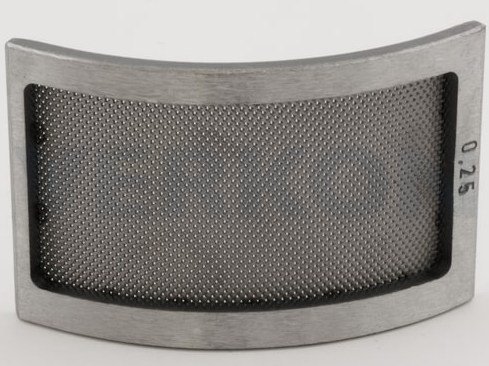

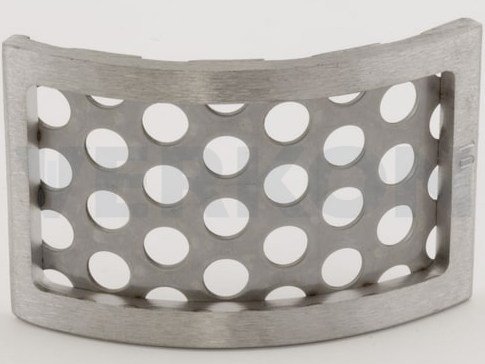

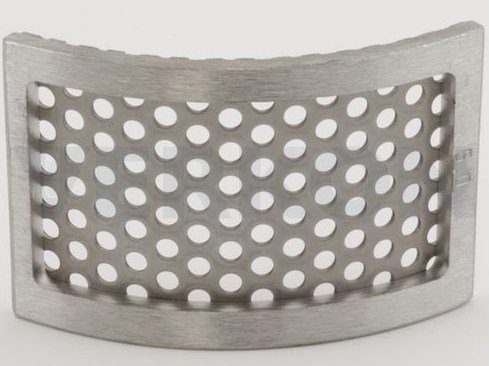

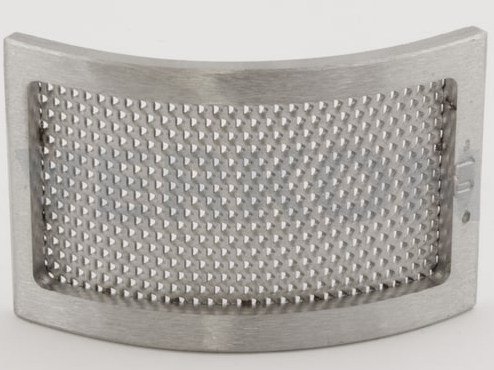

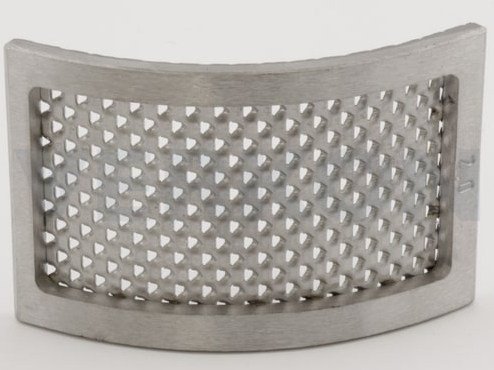

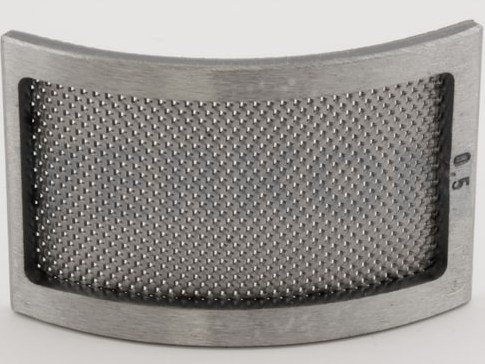

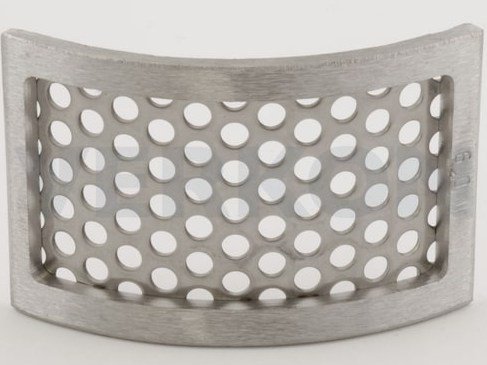

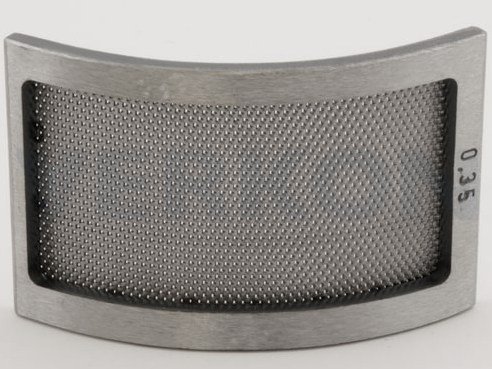

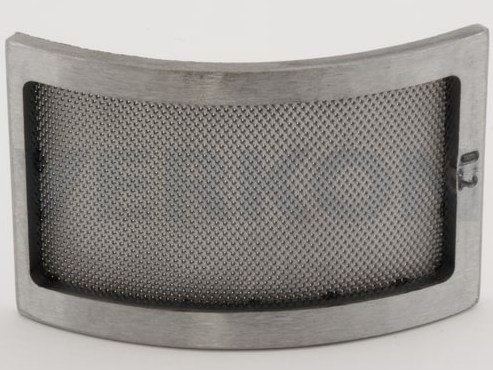

Spodní síta z nerezové oceli

  Obj. číslo Popis Tvar otvorů Velikost otvorů [mm] Dostupnost Cena / ks Objednat

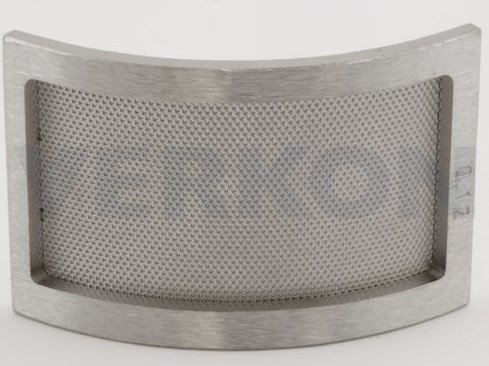

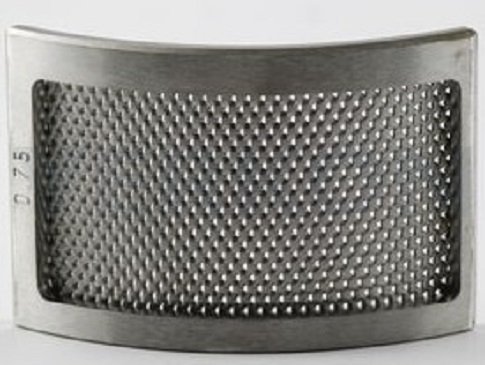

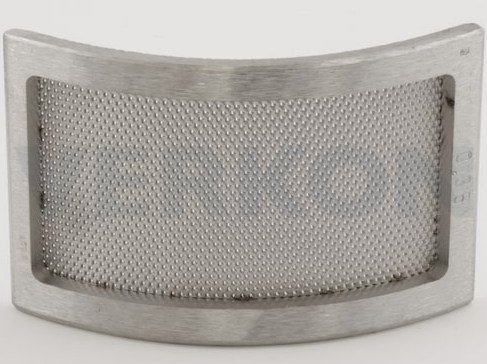

414 454 070 098 Spodní síto z nerezové oceli Lichoběžníkový 0,12 4-6 týdnů 6 080 Kč
 ks
414 454 070 099 Spodní síto z nerezové oceli Lichoběžníkový 0,20 4-6 týdnů 6 080 Kč
 ks
414 454 070 100 Spodní síto z nerezové oceli Lichoběžníkový 0,25 4-6 týdnů 6 080 Kč
 ks
414 454 070 121 Spodní síto z nerezové oceli Lichoběžníkový 0,35 4-6 týdnů 6 080 Kč
 ks
414 454 070 101 Spodní síto z nerezové oceli Lichoběžníkový 0,50 Skladem 6 080 Kč
 ks

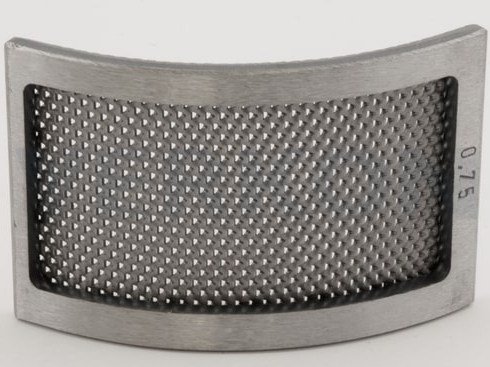

414 454 070 102 Spodní síto z nerezové oceli Lichoběžníkový 0,75 4-6 týdnů 6 080 Kč
 ks
414 454 070 103 Spodní síto z nerezové oceli Lichoběžníkový 1,00 4-6 týdnů 6 080 Kč
 ks

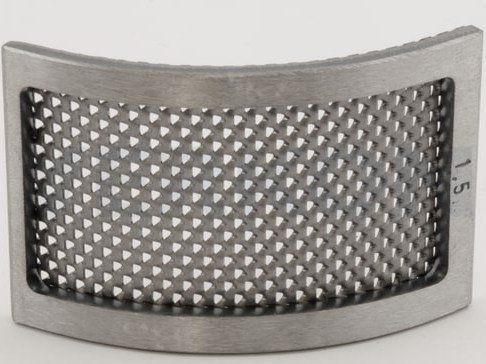

414 454 070 104 Spodní síto z nerezové oceli Lichoběžníkový 1,50 4-6 týdnů 6 080 Kč
 ks
414 454 070 105 Spodní síto z nerezové oceli Lichoběžníkový 2,00 4-6 týdnů 6 080 Kč
 ks

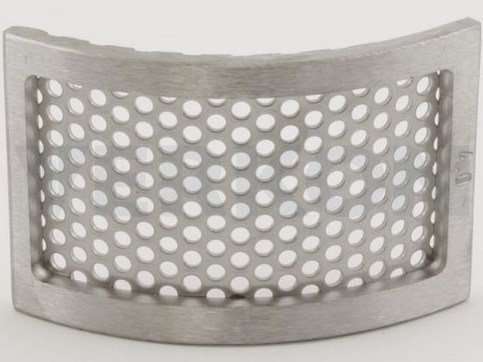

414 454 070 106 Spodní síto z nerezové oceli Kruhový 3,00 4-6 týdnů 6 080 Kč
 ks
414 454 070 107 Spodní síto z nerezové oceli Kruhový 4,00 4-6 týdnů 6 080 Kč
 ks
414 454 070 108 Spodní síto z nerezové oceli Kruhový 5,00 4-6 týdnů 6 080 Kč
 ks
414 454 070 109 Spodní síto z nerezové oceli Kruhový 6,00 4-6 týdnů 6 080 Kč
 ks

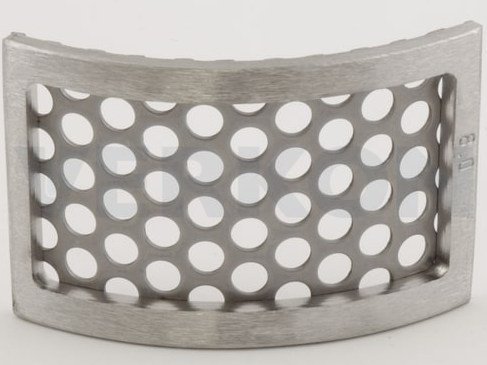

414 454 070 110 Spodní síto z nerezové oceli Kruhový 8,00 4-6 týdnů 6 080 Kč
 ks
414 454 070 111 Spodní síto z nerezové oceli Kruhový 10,00 4-6 týdnů 6 080 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Spodní síta z oceli 1.0344 pro mletí bez kontaminace těžkými kovy

  Obj. číslo Popis Tvar otvorů Velikost otvorů [mm] Dostupnost Cena / ks Objednat

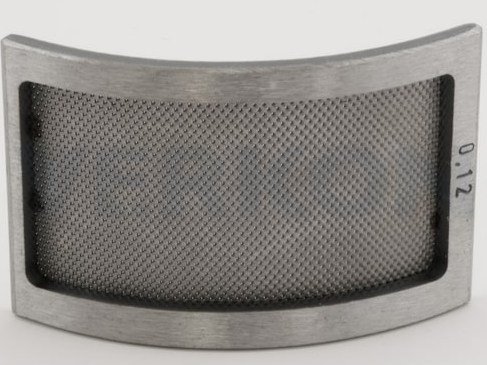

414 454 070 112 Spodní síto z oceli 1.0344 Lichoběžníkový 0,12 4-6 týdnů 6 080 Kč
 ks
414 454 070 113 Spodní síto z oceli 1.0344 Lichoběžníkový 0,20 4-6 týdnů 6 080 Kč
 ks
414 454 070 114 Spodní síto z oceli 1.0344 Lichoběžníkový 0,25 4-6 týdnů 6 080 Kč
 ks
414 454 070 122 Spodní síto z oceli 1.0344 Lichoběžníkový 0,35 4-6 týdnů 6 080 Kč
 ks
414 454 070 115 Spodní síto z oceli 1.0344 Lichoběžníkový 0,50 4-6 týdnů 6 080 Kč
 ks
414 454 070 116 Spodní síto z oceli 1.0344 Lichoběžníkový 0,75 4-6 týdnů 6 080 Kč
 ks
414 454 070 117 Spodní síto z oceli 1.0344 Lichoběžníkový 1,00 4-6 týdnů 6 080 Kč
 ks
414 454 070 118 Spodní síto z oceli 1.0344 Lichoběžníkový 1,50 4-6 týdnů 6 080 Kč
 ks
414 454 070 119 Spodní síto z oceli 1.0344 Lichoběžníkový 2,00 4-6 týdnů 6 080 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Sběrná nádoba o objemu 26 l

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 450 030 015 1 Plastová sběrná nádoba o objemu 26 l, včetně filtrační hadice a rychloupínacích svorek 4-6 týdnů 23 688 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

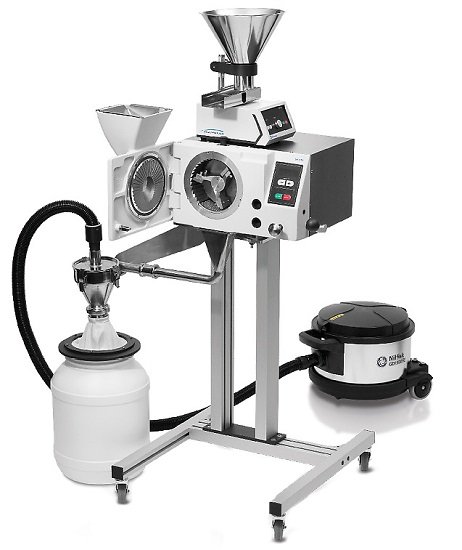

Vibrační podavač DR 100

  Obj. číslo Popis Dostupnost Cena / ks Objednat
414 459 382 003 1 Vibrační podavač DR 100 včetně dávkovací sady (nasazovací podávací žlábek o šířce 75 mm, držák pro žlábek, násypka o objemu 3,5 l, uchycení pro násypku) Kontaktujte nás
414 459 382 008 1 Vibrační podavač DR 100 včetně dávkovací sady (nasazovací podávací žlábek o šířce 75 mm, držák pro žlábek, násypka o objemu 22 l, uchycení pro násypku) Kontaktujte nás
Ceny jsou uvedeny v Kč bez DPH.

Cyklóny a vysavače

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 459 350 022 Cyklónový odlučovač včetně nerezové 5l sběrné nádoby (používá se v kombinaci s průmyslovým vysavačem) 4-6 týdnů 130 410 Kč
 ks
414 459 350 023 Cyklónový odlučovač včetně plastové 26l sběrné nádoby (používá se v kombinaci s průmyslovým vysavačem) 4-6 týdnů 130 410 Kč
 ks
414 457 480 005 2 Vysavač průmyslový, 230 V, 50/60 Hz 4-6 týdnů 34 650 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

IQ/OQ dokumentace

Obj. číslo Popis Dostupnost Cena / ks Objednat
414 452 000 023 IQ/OQ dokumentace pro SK 300 4-6 týdnů 12 096 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Ostatní příslušenství (náhradní díly)

  Obj. číslo Popis Dostupnost Cena / ks Objednat

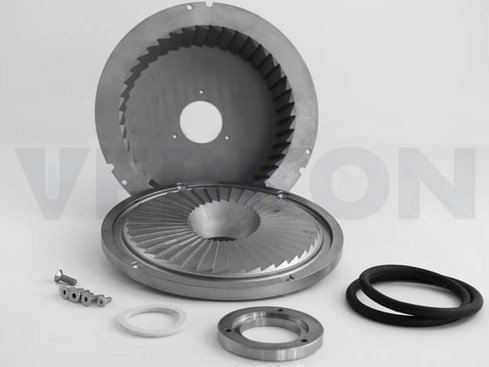

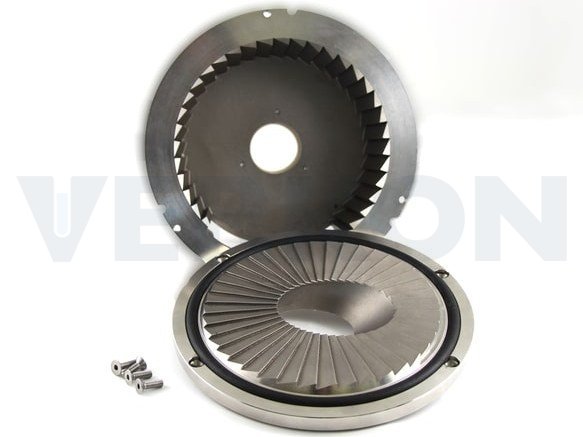

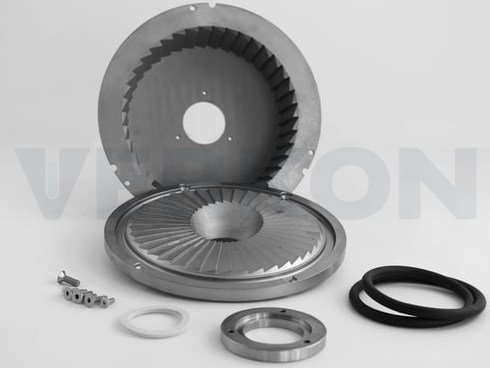

414 454 430 004 Litinové mlecí vložky 4-6 týdnů 23 909 Kč
 ks
414 454 430 005 Mlecí vložky z kalené oceli 4-6 týdnů 88 515 Kč
 ks
414 454 430 006 Nerezové mlecí vložky 4-6 týdnů 90 090 Kč
 ks

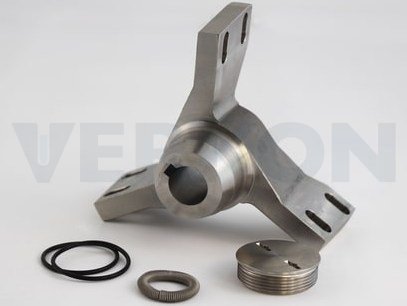

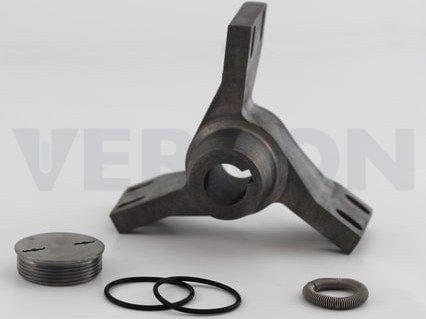

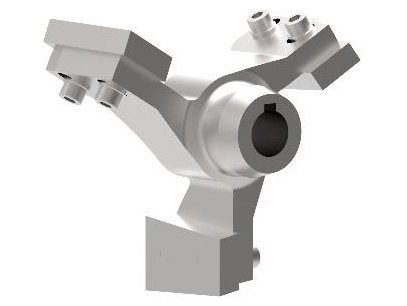

414 457 160 003 Litinový rotor (kladivový kříž) 4-6 týdnů 14 711 Kč
 ks
414 457 160 004 Nerezový rotor (kladivový kříž) 4-6 týdnů 25 862 Kč
 ks
414 455 260 007 Mlecí desky z kalené oceli, 3 ks 4-6 týdnů 7 245 Kč
 ks
414 455 260 008 Nerezové mlecí desky, 3 ks 4-6 týdnů 7 245 Kč
 ks
414 455 260 009 Mlecí desky z oceli 1.1740 pro mletí bez kontaminace těžkými kovy, 3 ks 4-6 týdnů 13 482 Kč
 ks

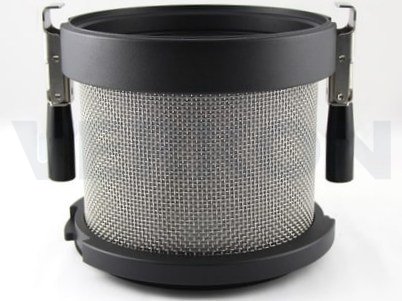

414 451 870 008 1 Kruhový filtr pro 5l záchytnou nádobu 4-6 týdnů 40 005 Kč
 ks

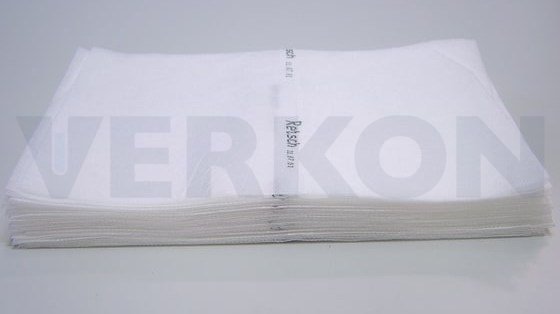

414 455 240 002 2 Prachové filtry pro kruhový filtr (25 kusů) 4-6 týdnů 4 883 Kč
 ks

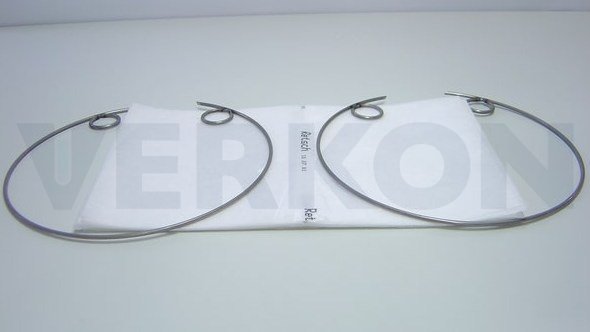

414 457 480 001 2 Upevňovací kroužky pro kruhový filtr, včetně 5 ks prachových filtrů 4-6 týdnů 4 253 Kč
 ks

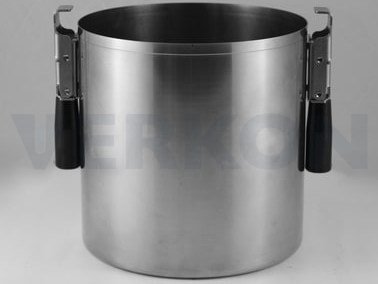

414 450 110 038 1 Nerezová záchytná miska, objem 5 l 4-6 týdnů 13 829 Kč
 ks

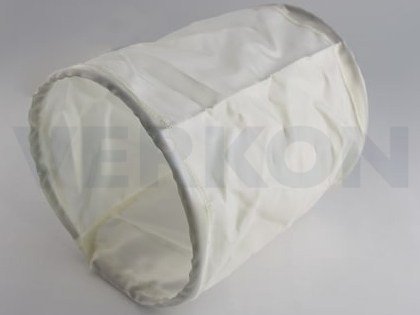

414 451 870 020 1 Filtrační hadice pro 5l sběrnou nádobu, délka 240 mm, včetně rychloupínacích svorek 4-6 týdnů 25 830 Kč
 ks

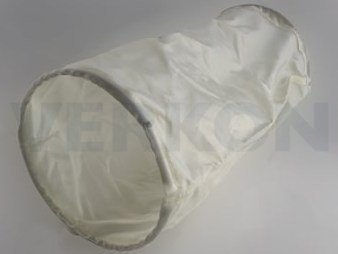

414 451 860 037 1 Náhradní filtrační hadice pro nerezovou 5l sběrnou nádobu (bez rychloupínacích svorek) 4-6 týdnů 3 182 Kč
 ks
414 451 860 042 1 Náhradní filtrační hadice pro plastovou 26l sběrnou nádobu (bez rychloupínacích svorek) 4-6 týdnů 4 694 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Výprodej

  Obj. číslo Typ Název - popis Stav Dostupnost Cena / ks Objednat

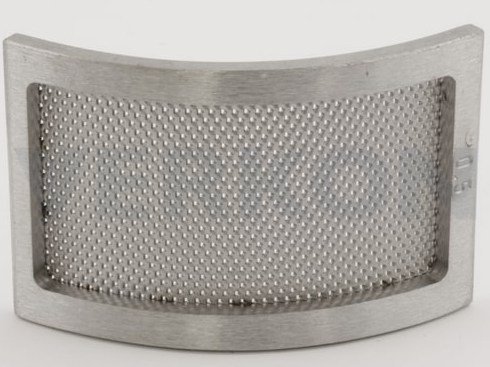

OUT 414 454 070 101 Tvar otvorů: Lichoběžníkový Spodní síto z nerezové oceli, Tvar otvorů: Lichoběžníkový, Velikost otvorů [mm]: 0,50 Nové 1 ks
Objednáno: 0 ks
6 080 Kč 4 864 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.

Video k produktu

Dobrý den, mám zájem o více informací ke kapitole: Mlýny kladivové Retsch
Přihlášení k Vašemu účtu
Potřebujete poradit? Zmenšit
Marian Javorek

Marian Javorek

produktový specialista
Mob.: +420 777 913 014
marian.javorek@verkon.cz

Kontaktovat
