Vývěva rotační olejová Vacuubrand, jednostupňová
Rotační olejové vývěvy dosahují vysoké čerpací rychlosti při velmi nízkém tlaku. Série jednostupňových vývěv Vacuubrand RE nabízí 2 modely s mezním tlakem méně než 0,1 mbar a 1 model s mezním tlakem méně než 0,3 mbar. Přístroje jsou vhodným řešením pro širokou škálu laboratorních a procesních aplikací.
Základní charakteristika olejových rotačních vývěv Vacuubrand série RE:
- 3 modely s různou kombinací mezního tlaku a čerpací rychlosti
- vysoká tolerance tlaku výparů
- automatický uzavírací ventil pro udržení vakua v olejové komoře (uzavření komory po vypnutí motoru)
- olejová komora se skleněným průzorem (snadná kontrola hladiny oleje)
- větší objem olejové komory oproti jiným výrobcům (prodlužuje interval výměny oleje)
- kompaktní design, tichý chod, nízké vibrace
- široká nabídka volitelného příslušenství (odlučovač AK, odlučovač olejové mlhy FO, olejový filtr HF, klapkový nebo membránový ventil, elektromagnetický zátěžový ventil, skleněný chladič GFK s izolačním krytem, PVC nebo PTFE hadice) – v případě zájmu nás neváhejte kontaktovat
- informace k dodávce: vývěvy se dodávají naplněné olejem typu B
| Typ |
RE 2.5 | RE 6 | RE 9 | |
| Provedení | jednostupňová | |||
| Rychlost čerpání [l/min] | 38,3 | 95 | 148,3 | |
| Mezní tlak [mbar abs.] | 0,3/0,8(i) | 0,1/0,6(i) | ||
| Přetlak [bar] | 1,1 | |||
| Tolerance tlaku výparů [mbar] | 40 | |||
| Provozní podmínky [°C] | 12 – 40 | |||
| Motor | Výkon [kW] | 0,18 | 0,3 | 0,37 |
| Krytí | IP40 | |||
| Olejová náplň | Objem [l] | 0,18 – 0,45 | 0,36 – 0,8 | 0,4 – 1,2 |
| Typ | B ( více informací) | |||
| Vstup | malá příruba KF DN 16 | malá příruba KF DN 25 | ||
| Výstup | olivka ID 8 – 10 mm | malá příruba KF DN 25 | ||
| Rozměry (d x v x š) [mm] | 316 x 206 x 125 | 370 x 240 x 142 | 460 x 232 x 152 | |
| Hmotnost [kg] | 10,2 | 15,4 | 21,4 | |
| Napájení [V/Hz] | 230/50 | |||
Vývěva rotační olejová Vacuubrand, dvoustupňová
Rotační olejové vývěvy dosahují vysoké čerpací rychlosti při velmi nízkém tlaku. Série dvoustupňových vývěv Vacuubrand RZ nabízí 3 modely s mezním tlakem méně než 0,002 mbar v kombinaci s různou čerpací rychlostí. Přístroje jsou vhodným řešením pro širokou škálu laboratorních a procesních aplikací.
Základní charakteristika olejových rotačních vývěv Vacuubrand série RZ:
- 3 modely s mezním tlakem menším než 0,002 mbar v kombinaci s různou čerpací rychlostí
- vysoká tolerance tlaku výparů
- automatický uzavírací ventil pro udržení vakua v olejové komoře (uzavření komory po vypnutí motoru)
- olejová komora se skleněným průzorem (snadná kontrola hladiny oleje)
- větší objem olejové komory oproti jiným výrobcům (prodlužuje interval výměny oleje)
- kompaktní design, tichý chod, nízké vibrace
- informace k dodávce: vývěvy se dodávají naplněné olejem typu B
Vývěvy série RZ lze koupit v sadě s odlučovačem olejové mlhy FO a uzavíracím ventilem VS 16. Oblíbený model RZ 6 pak výrobce nabízí i v sadě s vakuometrem VACUU-VIEW extended, odlučovačem olejové mlhy FO a uzavíracím ventilem VS 16.
| Typ |
RZ 2.5 | RZ 6 | RZ 9 | |
| Provedení | dvoustupňová | |||
| Rychlost čerpání [l/min] | 38,3 | 95 | 148,3 | |
| Mezní tlak [mbar abs.] | 0,002/0,01(i) | |||
| Přetlak [bar] | 1,1 | |||
| Tolerance tlaku výparů [mbar] | 40 | |||
| Provozní podmínky [°C] | 12 – 40 | |||
| Motor | Výkon [kW] | 0,18 | 0,3 | 0,37 |
| Krytí | IP40 | |||
| Olejová náplň | Objem [l] | 0,1 – 0,25 | 0,34 – 0,65 | 0,2 – 0,7 |
| Typ | B ( více informací) | |||
| Vstup | malá příruba KF DN 16 | malá příruba KF DN 25 | ||
| Výstup | olivka ID 8 – 10 mm | malá příruba KF DN 25 | ||
| Rozměry (d x v x š) [mm] | 316 x 206 x 125 | 370 x 240 x 142 | 460 x 232 x 152 | |
| Hmotnost [kg] | 11,4 | 16,4 | 24,2 | |
| Napájení [V/Hz] | 230/50 | |||
Samostatné přístroje
Přístroje včetně odlučovače olejové mlhy a uzavíracího ventilu
Vývěva RZ 6 včetně vakuometru, odlučovače olejové mlhy a uzavíracího ventilu

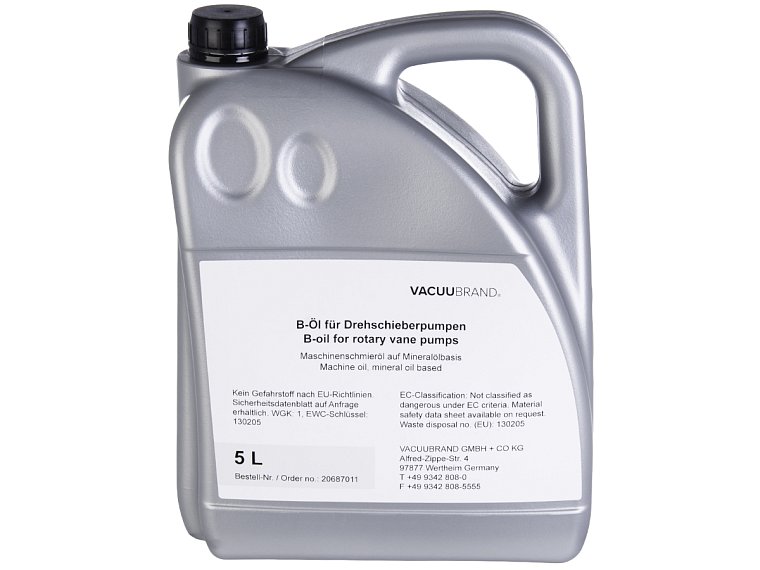

Olej k rotačním olejovým vývěvám Vacuubrand
Oleje pro rotační olejové vývěvy musí splňovat vysoké požadavky, a to zejména v podmínkách nepřetržitého provozu.
Základní charakteristika oleje typu B do rotačních olejových vývěv:
- vynikající viskozita
- dobrá chemická odolnost
- nízký tlak par
- dobrá stabilita při čerpání oxidantů (kyselých a alkalických par)
- používá se pro první plnění vývěv řad RE, RZ a RC
V případě zájmu o jiný typ oleje kontaktujte produktového specialistu.
| Olej | Tlak páry při provozní teplotě vývěvy | Bod vzplanutí | Viskozita při 40 °C | Hustota při 20 °C |
| Typ B | <1 x 10-3 mbar | 264 °C | 94 mm2/s | 0,87 g/cm3 |
