Peristaltická čerpadla Heidolph Hei-FLOW jsou navržena pro přesné čerpání agresivních, korozivních i sterilních médií, splňují všechny požadavky na bezpečnost provozu i obsluhy a jsou vhodná i pro nepřetržitý provoz. V nabídce je 6 typů pohonů, které se liší způsobem ovládání, systémem regulace a nastavením otáček. K nim jsou k dispozici plně kompatibilní jedno i vícekanálové hlavy a hadičky různých vnitřních průměrů a vlastností. Výkon čerpadel je dán kombinací rychlosti otáček, typu hlavy a vnitřním průměrem použité hadičky. Hlavy čerpadel a hadice se objednávají zvlášť.

Grafické zobrazení kompletních jednokanálových a vícekanálových sestav peristaltických čerpadel Hei-FLOW Zobrazit
info 2Peristaltická čerpadla tvoří stavebnicový systém, který se skládá v případě jednokanálových čerpadel z pohonné jednotky, jednokanálové hlavy a hadičky. V případě dvoukanálových čerpadel pak z pohonné jednotky, adaptéru, vícekanálové hlavy, kazet a hadičky. Každá část sestavy se objednává samostatně.
Jednokanálová sestava:
jednokanalova-sestava-Hei-FLOW.[1]
Vícekanálová sestava:
vicekanalova-sestava-Hei-FLOW
Rychlý přehled technických parametrů peristaltických čerpadel Hei-FLOW
Typ Ovládání Rozsah otáček
[ot/min]
Vícekanálový provoz (i) Průtok (i) [ml/min]
(jednokanálová/vícekanálová hlava)
Value01 analogové 10 – 120 ano 0,85 – 861 / 0,005 – 364
Value06 50 – 600 ne 4,0 – 4151  / -
Advantage01 analogové
(s elektronickou regulací otáček)
5 – 120 ano 0,38 – 813  / 0,005 – 329
Advantage06 24 – 600 ne 2,0 – 4056  / -
Precision01 digitální 5 – 120 ano 0,36 – 813  / 0,005 – 329
Precision06 24 – 600 ne 2,0 – 4056  / -

Soubory ke stažení

Čerpadlo peristaltické Heidolph Hei-FLOW Value

Peristaltická čerpadla řady Hei-FLOW Value představují spolehlivé řešení pro všechny standardní aplikace. Jsou navržena pro přesné čerpání agresivních, korozivních i sterilních médií, splňují všechny požadavky na bezpečnost provozu i obsluhy a jsou vhodná i pro nepřetržitý provoz.

Základní charakteristika čerpadel Hei-FLOW Value:

  • jednoduché ovládání, snadná obsluha
  • nastavení rychlosti otáček pomocí analogového knoflíku
  • přepínání směru otáček pomocí samostatného tlačítka
  • výkon čerpadla je dán kombinací rychlosti otáček, typu hlavy a vnitřního průměru použité hadičky
  • ochrana proti přehřátí motoru (vypne přístroj)
  • hermeticky uzavřené pouzdro přístroje (slouží jako ochrana před agresivními výpary a kapalinami, zabraňuje vnitřní korozi a chrání motor před poškozením)
  • stohovatelná (pro úsporu místa lze postavit dvě čerpadla na sebe)
  • bezúdržbový motor bez jisker
  • model Value01 je vhodný pro vícekanálový provoz (pro připojení vícekanálové hlavy je nutný adaptér)
  • informace k dodávce: součástí dodávky je pouze pohonná jednotka (čerpadlo), hlavy čerpadel a hadice se objednávají zvlášť

Volitelné příslušenství pro peristaltická čerpadla Hei-FLOW Value:

Technické údaje Zavřít
Typ  Value01 Value06
Ovládání analogové
Rozsah otáček [ot/min] 10 – 120 50 – 600
Přesnost řízení otáček [%] ±2
Průtok (jednokanálová hlava) [ml/min] 0,85 – 861 4,0 – 4151
Průtok (vícekanálová hlava) [ml/min] 0,005 – 364 -
Přesnost průtoku [%] ±5
Rozměry (š x h x v) [mm] 166 x 256 x 225
Hmotnost [kg] 7,6 7,1
Příkon [W] 100
Krytí IP55
Obj. číslo Popis Dostupnost Cena / ks Objednat
392 235 001 000 Value01 (pouze pohonná jednotka bez hlavy a hadičky) 39 260 Kč
 ks
392 235 006 000 Value06 (pouze pohonná jednotka bez hlavy a hadičky) 36 630 Kč
 ks
Zvýhodněné sady:
392 235 001 300 Value01 Multi (pouze pohonná jednotka s adaptérem pro vícekanálové hlavy; bez hlavy a hadičky) 42 960 Kč
 ks
392 235 001 900 Value01 Silver1 (pohonná jednotka, jednokanálová hlava SP quick 1,6 mm, hadice Tygon a Silicone - vnitřní průměr 3,1 mm, délka 1 m) 50 880 Kč
 ks
392 235 006 800 Value06 Silver2 (pohonná jednotka, jednokanálová hlava SP standard 2,5 mm, hadice Tygon a Silicone - vnitřní průměr 6,4 mm, délka 1 m) 45 590 Kč
 ks
Ceny jsou uvedeny bez DPH.

Čerpadlo peristaltické Heidolph Hei-FLOW Advantage

Peristaltická čerpadla Hei-FLOW Advantage jsou ideálním řešením pro všechny náročnější aplikace, které potřebují reprodukovatelné výsledky. Jsou navržena pro přesné čerpání agresivních, korozivních i sterilních médií, splňují všechny požadavky na bezpečnost provozu i obsluhy a jsou vhodná i pro nepřetržitý provoz.

Základní charakteristika čerpadel Hei-FLOW Advantage:

  • jednoduché ovládání, snadná obsluha
  • membránová tlačítka pro zapnutí/vypnutí přístroje, změnu směru otáček a okamžitý přechod na maximální otáčky
  • nastavení rychlosti otáček pomocí analogového knoflíku
  • výkon čerpadla je dán kombinací rychlosti otáček, typu hlavy a vnitřního průměru použité hadičky
  • ochrana proti přehřátí motoru (vypne přístroj)
  • hermeticky uzavřené pouzdro přístroje (slouží jako ochrana před agresivními výpary a kapalinami, zabraňuje vnitřní korozi a chrání motor před poškozením)
  • stohovatelná (pro úsporu místa lze postavit dvě čerpadla na sebe)
  • bezúdržbový motor bez jisker (čerpadla lze použít v digestořích)
  • možnost externího ovládání (start/stop) nožním pedálem - volitelné příslušenství za příplatek (v případě zájmu kontaktujte produktového specialistu)
  • model Advantage01 je vhodný pro vícekanálový provoz (pro připojení vícekanálové hlavy je nutný adaptér)
  • informace k dodávce: součástí dodávky je pouze pohonná jednotka (čerpadlo), hlavy čerpadel a hadice se objednávají zvlášť

Volitelné příslušenství pro peristaltická čerpadla Hei-FLOW Advantage:

Technické údaje Zavřít
Typ Advantage01 Advantage06
Ovládání analogové (s elektronickou regulací otáček)
Rozsah otáček [ot/min] 5 – 120 24 – 600
Přesnost řízení otáček [%] ±0,5
Průtok (jednokanálová hlava) [ml/min] 0,38 – 813 2,0 – 4056
Průtok (vícekanálová hlava) [ml/min] 0,005 – 329 -
Přesnost průtoku [%] ±3,5
Analogové rozhraní 0 – 10 V nebo 4 – 20 mA
Rozměry (š x h x v) [mm] 166 x 256 x 225
Hmotnost [kg] 7,6 7,3
Příkon [W] 100
Krytí IP55
Obj. číslo Popis Dostupnost Cena / ks Objednat
392 235 101 000 Advantage01 (pouze pohonná jednotka bez hlavy a hadičky) 58 240 Kč
 ks
392 235 106 000 Advantage06 (pouze pohonná jednotka bez hlavy a hadičky) 55 670 Kč
 ks
Zvýhodněné sady:
392 235 101 300 Advantage01 Multi (pouze pohonná jednotka s adaptérem pro vícekanálové hlavy; bez hlavy a hadičky) 61 940 Kč
 ks
392 235 101 900 Advantage01 Gold (pohonná jednotka, jednokanálová hlava SP quick 1,6 mm, hadice Tygon a Silicone - vnitřní průměr 0,8 mm, délka 1 m) 69 330 Kč
 ks
Ceny jsou uvedeny bez DPH.

Čerpadlo peristaltické Heidolph Hei-FLOW Precision

Peristaltická čerpadla Hei-FLOW Precision jsou ideálním řešením pro všechny náročnější aplikace, které potřebují reprodukovatelné výsledky. Jsou navržena pro přesné čerpání agresivních, korozivních i sterilních médií, splňují všechny požadavky na bezpečnost provozu i obsluhy a jsou vhodná i pro nepřetržitý provoz.

Základní charakteristika čerpadel Hei-FLOW Precision:

  • jednoduché ovládání, snadná obsluha
  • digitální ovládání (nastavení otáček, přednastavení dávkovaného objemu, pulzní dávkování v nastaveném intervalu), kalibrace otáček/objemu
  • zobrazení otáček na displeji
  • plynulý náběh rychlosti otáček (pomalý start - zabraňuje únikům a vystříknutí médií)
  • stabilita otáček i přes změnu zatížení
  • výkon čerpadla je dán kombinací rychlosti otáček, typu hlavy a vnitřního průměru použité hadičky
  • ochrana proti přehřátí motoru (vypne přístroj)
  • hermeticky uzavřené pouzdro přístroje (slouží jako ochrana před agresivními výpary a kapalinami, zabraňuje vnitřní korozi a chrání motor před poškozením)
  • stohovatelná (pro úsporu místa lze postavit dvě čerpadla na sebe)
  • bezúdržbový motor bez jisker (čerpadla lze použít v digestořích)
  • možnost externího ovládání (start/stop) nožním pedálem - volitelné příslušenství za příplatek (v případě zájmu kontaktujte produktového specialistu)
  • model Precision01 je vhodný pro vícekanálový provoz (pro připojení vícekanálové hlavy je nutný adaptér)
  • informace k dodávce: součástí dodávky je pouze pohonná jednotka (čerpadlo), hlavy čerpadel a hadice se objednávají zvlášť

Volitelné příslušenství pro peristaltická čerpadla Hei-FLOW Precision:

Technické údaje Zavřít
Typ Precision01 Precision06
Ovládání digitální
Rozsah otáček [ot/min] 5 – 120 24 – 600
Přesnost řízení otáček [%] ±0,5
Průtok (jednokanálová hlava) [ml/min] 0,36 – 813 2,0 – 4056
Průtok (vícekanálová hlava) [ml/min] 0,005 – 329   -
Přesnost průtoku [%] ±1 ±2
Analogové rozhraní 0 – 10 V nebo 4 – 20 mA
Digitální rozhraní RS232
Rozměry (š x h x v) [mm] 166 x 256 x 225
Hmotnost [kg] 7,7 7,3
Příkon [W] 100
Krytí IP55
Obj. číslo Popis Dostupnost Cena / ks Objednat
392 235 201 000 Precision01 (pouze pohonná jednotka bez hlavy a hadičky) 75 350 Kč
 ks
392 235 206 000 Precision06 (pouze pohonná jednotka bez hlavy a hadičky) 72 750 Kč
 ks
Zvýhodněné sady:
392 235 201 300 Precision01 Multi (pouze pohonná jednotka s adaptérem pro vícekanálové hlavy; bez hlavy a hadičky) 79 220 Kč
 ks
392 235 201 900 Precision01 Platinum (pohonná jednotka, jednokanálová hlava SP quick 1,6 mm, hadice Tygon a Silicone - vnitřní průměr 0,8 mm, délka 1 m) 85 820 Kč
 ks
Ceny jsou uvedeny bez DPH.

Hlava jednokanálová k peristaltickým čerpadlům Heidolph

V naší nabídce najdete tři typy jednokanálových hlav k peristaltickým čerpadlům Hei-FLOW. Hlavy SP quick a SP standard jsou vyráběny ve dvou modifikacích - pro hadičky o síle stěny 1,6 nebo 2,5 mm. Hlava SP vario je díky nastavitelné vůli válečků vhodná pro většinu hadic Heidolph. Kombinací pohonu (typu čerpadla), typu hlavy a vnitřního průměru použité hadičky lze volit průtok v rozmezí 0,38 – 4151 ml/min. Hadičky se objednávají zvlášť.

Grafické zobrazení kompletní jednokanálové sestavy peristaltického čerpadla Zobrazit
Každá část sestavy se objednává samostatně.
jednokanalova-sestava-Hei-FLOW.[1]
Základní charakteristika jednokanálových hlav Zavřít
Typ Popis
SP quick
  • snadná a rychlá výměna hadiček
  • nízká pulzace díky systému 5 válečků
  • válečky a ložiska z nerezové oceli
  • pro hadičky o síle stěny 1,6 nebo 2,5 mm
  • v závislosti na typu pohonu (čerpadla) a vnitřním průměru hadičky se průtok pohybuje v rozmezí 0,38 – 3436 ml/min
SP standard
  • pro standardní aplikace
  • rotor vybaven dvěma konvexními válečky (nestlačují hadici a nepoškozují tak buněčné kultury)
  • válečky z nerezové oceli, ložiska z polyamidu
  • pro hadičky o síle stěny 1,6 nebo 2,5 mm
  • v závislosti na typu pohonu (čerpadla) a vnitřním průměru hadičky se průtok pohybuje v rozmezí 2,0 – 4151 ml/min
SP vario
  • rotor vybaven dvěma konvexními válečky (nestlačují hadici a nepoškozují tak buněčné kultury)
  • nastavitelná vůle válečků (vhodná pro většinu hadic Heidolph)
  • válečky z nerezové oceli, ložiska z eloxovaného hliníku
  • v závislosti na typu pohonu (čerpadla) a vnitřním průměru hadičky se průtok pohybuje v rozmezí 2,0 – 4151 ml/min
info 2 Průměrné průtoky sestav čerpadel (pohon, hlava, vnitřní průměr hadičky) naleznete v přiloženém souboru ke stažení.
  Obj. číslo Typ Dostupnost Cena / ks Objednat
392 271 110 000 SP quick (pro hadičky o síle stěny 1,6 mm) 12 070 Kč
 ks
392 271 130 000 SP quick (pro hadičky o síle stěny 2,5 mm) 12 070 Kč
 ks
392 234 301 000 SP standard (pro hadičky o síle stěny 1,6 mm) 9 220 Kč
 ks
392 234 303 000 SP standard (pro hadičky o síle stěny 2,5 mm) 9 220 Kč
 ks
392 234 511 000 SP vario 22 660 Kč
 ks
Ceny jsou uvedeny bez DPH.

Soubory ke stažení

Hlava vícekanálová k peristaltickým čerpadlům Heidolph

V naší nabídce naleznete tři typy vícekanálových hlav určených pro peristaltická čerpadla Hei-FLOW Value01, Advantage01 a Precision01. Hlavy se používají spolu s adaptérem pod vícekanálové hlavy a odpovídajícím počtem kazet (kazety se vzájemně liší tím, pro jaký průměr hadičky jsou určeny). Hadičky se objednávají zvlášť.

  • na jeden pohon čerpadla lze připojit více kazet (podle typu hlavy), na každou z kazet můžou být připojeny hadičky jiných vnitřních průměrů (současně lze tedy čerpat do více nádob různou rychlostí při provozu jednoho čerpadla)
  • kazety lze měnit i během provozu čerpadla (výměna je velmi jednoduchá)
Grafické zobrazení kompletní vícekanálové sestavy peristaltického čerpadla Zobrazit
Každá část sestavy se objednává samostatně.
vicekanalova-sestava-Hei-FLOW
Základní charakteristika vícekanálových hlav a kazet Zavřít
Typ Popis
Hlava C4
  • nízká pulzace díky systému 8 válečků
  • určena pro maximálně 4 malé kazety
Hlava C8
  • systém 4 válečků
  • určena buď maximálně pro 8 středních kazet nebo pro maximálně 4 velké kazety
Hlava C12
  • nízká pulzace díky systému 8 válečků
  • vestavěná redukční převodovka pro dávkování velmi malých množství
  • určena pro maximálně 12 malých kazet
Malá kazeta
  • vhodná pro hadičky o síle stěny max. 0,9 mm a vnitřním průměru 0,2 mm; 0,5 mm; 0,9 mm; 1,4 mm nebo 2,8 mm
  • speciálně pro tuto kazetu jsou určeny hadičky délky 40 cm osazené "Stoppery" pro stabilitu hadiček v kazetě

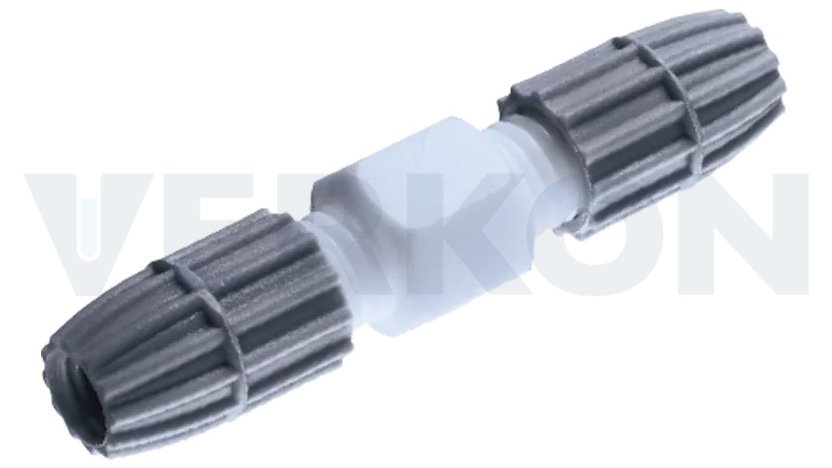

  • pomocí hadicových spojek lze délku hadic prodloužit (volitelné příslušenství na poptávku)
  • v závislosti na typu pohonu (čerpadla) a vnitřním průměru hadičky se průtok pohybuje v rozmezí 0,005 – 37 ml/min
Střední kazeta
  • určena pro hadičky o síle stěny 1,6 mm a vnitřním průměru 0,8 mm nebo 1,7 mm
  • v závislosti na typu pohonu (čerpadla) a vnitřním průměru hadičky se průtok pohybuje v rozmezí 0,24 – 27 ml/min
Velká kazeta
  • určena pro hadičky o síle stěny 1,6 mm a vnitřním průměru 1,7 mm; 3,1 mm, 4,8 mm nebo 6,3 mm
  • v závislosti na typu pohonu (čerpadla) a vnitřním průměru hadičky se průtok pohybuje v rozmezí 1 – 364 ml/min
info 2 Průměrné průtoky sestav čerpadel (pohon, adaptér pod vícekanálovou hlavu, vícekanálová hlava, kazeta, vnitřní průměr hadičky) naleznete v přiloženém souboru ke stažení.
  Obj. číslo Typ Dostupnost Cena / ks Objednat
392 261 600 000 Adaptér k vícekanálovým hlavám 4 320 Kč
 ks
392 248 042 000 Hlava C4 20 110 Kč
 ks
392 244 081 000 Hlava C8 31 670 Kč
 ks
392 248 122 000 Hlava C12 50 210 Kč
 ks
392 249 002 200 Malá kazeta 6 420 Kč
 ks
392 249 002 100 Střední kazeta 6 110 Kč
 ks
392 249 001 000 Velká kazeta 6 330 Kč
 ks
Ceny jsou uvedeny bez DPH.

Soubory ke stažení

Hadice pro peristaltická čerpadla Heidolph

Pro použití v peristaltických čerpadlech je nutné zvolit hadičky, které jsou měkké a ohebné a současně i dostatečně chemicky a mechanicky odolné. Pro nepříliš intenzivní nasazení lze použít běžné silikonové hadičky (dochází u nich však k poměrně rychlému mechanickému opotřebení). Pro dlouhodobější nasazení se doporučují hadičky určené speciálně pro peristaltická čerpadla - tyto hadičky nesou obchodní název Tygon. Dobrou volbou jsou i hadičky PharMed nebo Viton - vždy záleží na konkrétní aplikaci, pro kterou jsou určeny a vlastnostech materiálu, ze kterého jsou vyrobeny.

  • vhodné typy a rozměry hadic pro jednokanálová čerpadla Hei-FLOW spolu s informacemi o průměrných průtocích naleznete v přiloženém souboru ke stažení
  • vhodné typy a rozměry hadic pro vícekanálová čerpadla Hei-FLOW spolu s informacemi o průměrných průtocích naleznete v přiloženém souboru ke stažení
  • pro pomoc s výběrem a cenovou nabídku kontaktujte produktového specialistu nebo volejte bezplatnou linku 800 221 224
Základní charakteristika hadic Tygon Zavřít
Tygon Standard (i)
2001 pro potraviny (i)
Pro uhlovodíky (i)
Materiál termoplastický měkčený PVC
Barva průhledná průsvitná žlutá
Teplotní rozsah -50 ... +75 °C -78 ... +71 °C  -40 ... +75 °C
Sterilizace ano (i) ano (i) nedoporučuje se
Upozornění - nevhodná pro čerpadlo Hei-FLOW Value06 nevhodná pro koncentrované kyseliny, louhy, potraviny a farmacii
Odolnost
Tlak dobrá dobrá dobrá
Vakuum dobrá dobrá dobrá
Viskózní média vynikající dobrá vynikající
Sterilní média s výhradami dobrá  s výhradami
info 2 Podrobnější informace a kompatibilitu s chemikáliemi naleznete v přiloženém souboru ke stažení.
Základní charakteristika hadic PharMed, Silicone a Viton Zavřít
Typ PharMed (i) Silicone (i) Viton (i)
Materiál termoplastický elastomer na bázi polypropylenu se změkčovadly  polydimethylsiloxan vulkanizovaný platinou  fluorovaný kopolymer
Barva neprůhledná béžová průsvitně bílá neprůhledná černá
Teplotní rozsah  -60 ... +135 °C  -80 ... +200 °C  -30 ... +205 °C
Sterilizace ano (i) ano (i)  ano (i)
Upozornění  možnost uvolňování změkčovadel nevhodná pro koncentrovaná rozpouštědla, oleje, kyseliny nebo zředěné louhy; relativně vysoká propustnost vůči plynu  omezená životnost
Odolnost
Tlak dobrá  přijatelná dobrá
Vakuum vynikající  dobrá   dobrá
Viskózní média  dobrá s výhradami  dobrá
Sterilní média  vynikající   vynikající  přijatelná
info 2 Podrobnější informace a kompatibilitu s chemikáliemi naleznete v přiloženém souboru ke stažení.

Soubory ke stažení

Dobrý den, mám zájem o více informací ke kapitole: Čerpadla peristaltická Heidolph.
Zavřít
Přihlášení k Vašemu účtu
Zavřít
Potřebujete poradit? Zmenšit
Marian Javorek

Marian Javorek

vedoucí oddělení
Mob.: +420 777 913 014
marian.javorek@verkon.cz

Kontaktovat
