Čerpadla a dávkovače peristaltické PCD

Čerpadlo PCD 1000 se silikonovým čerpacím segmentem

PCD 1031

Peristaltická čerpadla se silikonovým čerpacím segmentem jsou určena pro kontinuální čerpání méně agresivních a neviskózních kapalin plně kompatibilních se silikonem (voda, líh, zásady), případně C-Flexem (slabé kyseliny). Vyznačují se kompaktní a spolehlivou konstrukcí a jednoduchou obsluhou.

Základní charakteristika čerpadla PCD 1000:

bez opěrné dráhy (hadička je utěsněna svým napětím přes kladičky rotoru)
výkon čerpadla je dán otáčkami rotoru čerpadla a průměrem hadičky (maximální výkon je dán nejvyššími dosažitelnými otáčkami pro daný typ čerpadla a vnitřním průměrem použité hadičky)
manuální nastavení výkonu čerpadla v rozsahu 0,01–99,99 %
podle typu jsou vybavena funkcemi start/stop (S) , přepínáním směru otáčení (REV) a okamžitým přepnutím na maximální výkon (MAX)
čerpací segmenty CV jsou tvořeny silikonovou (případně C-Flexovou) hadičkou definované délky, zakončenou dvěma stopery s kuželem LUER (životnost hadičky závisí na provozních podmínkách a je cca 100 hodin)
pro přesné dávkování je doporučeno provést kalibraci pro dané čerpací segmenty a pracovní podmínky
dosažitelný podtlak v sání je do 30 kPa a tlak na výstupu do 50 kPa
určeny pro normální prostředí, izolační třída 1 s krytím IP 22
všechny typy čerpadel umožňují i externí ovládání – nutno konzultovat před samotným nákupem přístroje
podrobné technické údaje naleznete v přiložených souborech ke stažení

Technické údaje Zavřít

Typ	Čerpací segment	Výkon [ml/min]	Max. RPM	Funkce
PCD 1031	CV4L	0,005 – 50	55^-1	-
	CV2	0,001 – 12
PCD 1032	CV4L	0,005 – 50	55^-1	start/stop (S) přepínání směru otáčení (REV) přepnutí na maximální výkon (MAX)
	CV2	0,001 – 12
PCD 1061	CV4L	0,02 – 200	220^-1	-
	CV2	0,005 – 50
PCD 1062	CV4L	0,02 – 200	220^-1	start/stop (S) přepínání směru otáčení (REV) přepnutí na maximální výkon (MAX)
	CV2	0,005 – 50
PCD 1071	CV6	0,05 – 500	285^-1	-
	CV4W	0,03 – 240
PCD 1072	CV6	0,05 – 500	285^-1	start/stop (S) přepínání směru otáčení (REV) přepnutí na maximální výkon (MAX)
	CV4W	0,03 – 240

Obj. číslo	Typ	Popis	Dostupnost	Cena / ks	Objednat
402 810 731 031	PCD 1031	Čerpadlo se silikonovým čerpacím segmentem, bez opěrné dráhy + sada CV4L (10 hadiček, 4 stopery a 4 spojky Luer)	3-4 týdny	22 222 Kč	ks
402 810 731 032	PCD 1032	Čerpadlo se silikonovým čerpacím segmentem, bez opěrné dráhy, s funkcí start / stop, s přepínáním směru otáčení (REV) a přepnutím na maximální výkon (MAX) + sada CV4L (10 hadiček, 4 stopery a 4 spojky Luer)	3-4 týdny	23 333 Kč	ks
402 810 731 061	PCD 1061	Čerpadlo se silikonovým čerpacím segmentem, bez opěrné dráhy + sada CV4L (10 hadiček, 4 stopery a 4 spojky Luer)	3-4 týdny	28 888 Kč	ks
402 810 731 062	PCD 1062	Čerpadlo se silikonovým čerpacím segmentem, bez opěrné dráhy, s funkcí start / stop, s přepínáním směru otáčení (REV) a přepnutím na maximální výkon (MAX) + sada CV4L (10 hadiček, 4 stopery a 4 spojky Luer)	3-4 týdny	30 000 Kč	ks
402 810 731 071	PCD 1071	Čerpadlo se silikonovým čerpacím segmentem, bez opěrné dráhy + sada CV6 (10 hadiček a 4 stopery)	3-4 týdny	32 222 Kč	ks
402 810 731 072	PCD 1072	Čerpadlo se silikonovým čerpacím segmentem, bez opěrné dráhy, s funkcí start / stop, s přepínáním směru otáčení (REV) a přepnutím na maximální výkon (MAX) + sada CV6 (10 hadiček a 4 stopery)	3-4 týdny	33 333 Kč	ks

Ceny jsou uvedeny bez DPH.

V nabídce máme i typy čerpadel pro 2 nebo 4 hadičky, nebo s univerzálním držákem na hadičky – v případě zájmu o tato čerpadla kontaktujte produktového specialistu nebo volejte bezplatnou linku 800 221 224.

Soubory ke stažení

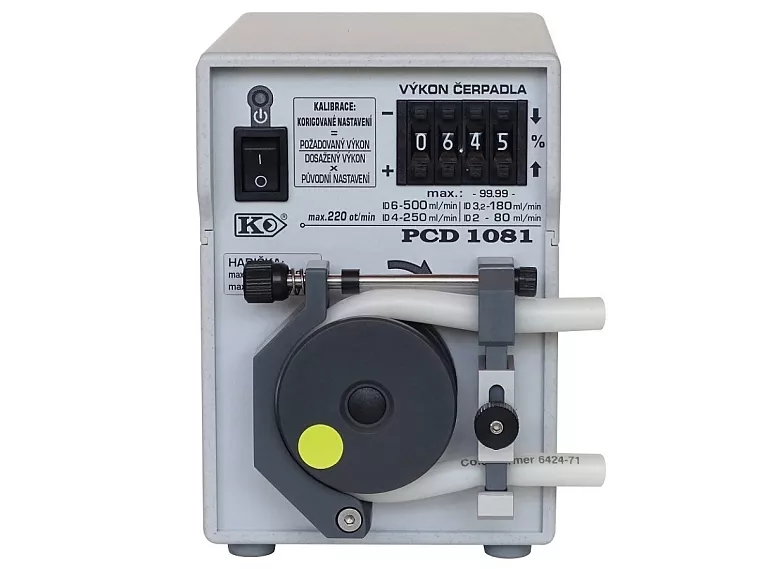

Čerpadlo PCD 1000 s opěrnou dráhou

PCD 1081

Peristaltická čerpadla s opěrnou dráhou mají široké uplatnění a lze je použít i pro kontinuální čerpání agresivních a viskózních kapalin a gelů. Chemická kompatibilita je dána materiálem čerpací hadičky (silikon, Norpren, C-Flex, Tygon, Viton). Vyznačují se kompaktní a spolehlivou konstrukcí a jednoduchou obsluhou.

Základní charakteristika čerpadla PCD 1000:

s odpruženou odklopnou opěrnou dráhou (umožňuje snadné a rychlé založení hadičky do čerpadla; možnost regulace přítlaku)
výkon čerpadla je dán otáčkami rotoru čerpadla a průměrem hadičky (maximální výkon je dán nejvyššími dosažitelnými otáčkami pro daný typ čerpadla a vnitřním průměrem použité hadičky)
manuální nastavení výkonu čerpadla v rozsahu 0,01–99,99 %
podle typu jsou vybavena funkcemi start/stop (S), přepínáním směru otáčení (REV) a okamžitým přepnutím na maximální výkon (MAX)
držák hadiček s posuvnými svorkami (hadičky mohou být v metráži)
pro přesné dávkování je doporučeno provést kalibraci pro dané čerpací segmenty a pracovní podmínky
určeny pro normální prostředí, izolační třída 1 s krytím IP 22
všechny typy čerpadel umožňují i externí ovládání - nutno konzultovat před samotným nákupem přístroje

Technické údaje Zavřít

Typ	Výkon [ml/min]	Čerpací hadičky ID / stěna [mm]	Max. RPM	Funkce
PCD 1081	0,01 – 500	2 – 6 / 1,5 – 1,6	220^-1	-
PCD 1082	0,01 – 500	2 – 6 / 1,5 – 1,6	220^-1	start/stop (S) přepínání směru otáčení (REV) přepnutí na maximální výkon (MAX)
PCD 1083	0,001 – 100	1 – 4 / 0,8 – 1	80^-1	-
PCD 1084	0,001 – 100	1 – 4 / 0,8 – 1	80^-1	start/stop (S) přepínání směru otáčení (REV) přepnutí na maximální výkon (MAX)

Obj. číslo	Typ	Popis	Dostupnost	Cena / ks	Objednat
402 810 731 081	PCD 1081	Čerpadlo s opěrnou dráhou + 1 m silikonové hadičky ID 6 x 1,5 mm	3-4 týdny	32 777 Kč	ks
402 810 731 082	PCD 1082	Čerpadlo s opěrnou dráhou, s funkcí start / stop, s přepínáním směru otáčení (REV) a přepnutím na maximální výkon (MAX) + 1 m silikonové hadičky ID 6 x 1,5 mm	3-4 týdny	33 888 Kč	ks
402 810 731 083	PCD 1083	Čerpadlo s opěrnou dráhou + 1 m silikonové hadičky ID 4 x 1 mm	3-4 týdny	29 444 Kč	ks
402 810 731 084	PCD 1084	Čerpadlo s opěrnou dráhou, s funkcí start / stop, s přepínáním směru otáčení (REV) a přepnutím na maximální výkon (MAX) + 1 m silikonové hadičky ID 4 x 1 mm	3-4 týdny	30 555 Kč	ks

Ceny jsou uvedeny bez DPH.

V nabídce máme i typy čerpadel pro 2 hadičky nebo čerpadla s vyjímatelnou kazetou – v případě zájmu o tato čerpadla kontaktujte produktového specialistu nebo volejte bezplatnou linku 800 221 224.

Soubory ke stažení

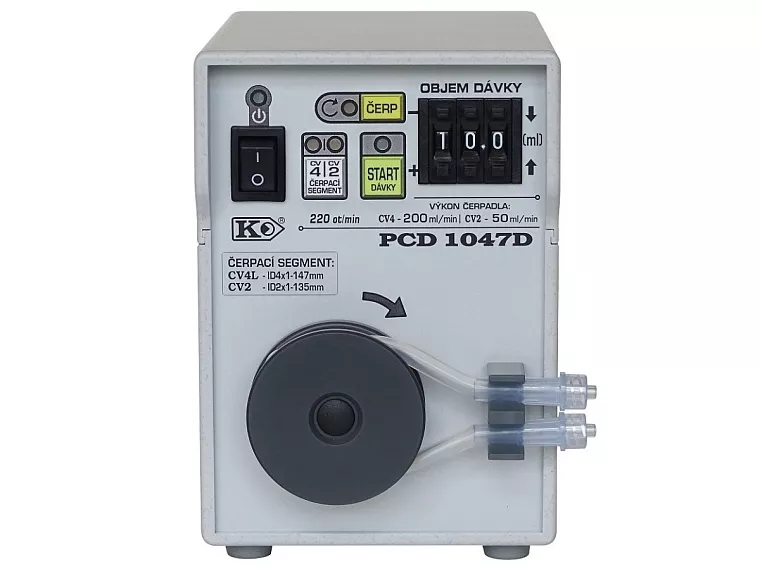

Dávkovač PCD 1047 se silikonovým čerpacím segmentem

PCD 1047D

Dávkovače se silikonovým čerpacím segmentem jsou určeny pro dávkování méně agresivních a neviskózních kapalin plně kompatibilních se silikonem (voda, líh, zásady), případně C-Flexem (slabé kyseliny). Vyznačují se kompaktní a spolehlivou konstrukcí a jednoduchou obsluhou.

Základní charakteristika dávkovače PCD 1047:

bez opěrné dráhy (hadička je utěsněna svým napětím přes kladičky rotoru)
po každém spuštění načerpají nastavený objem dávky konstantním výkonem - "rozplňovačky"
nastavení objemu dávky číslicovým přepínačem v rozsahu 1,0–99,9 ml (konkretní objem dávky je dán rozměry hadičky a nastavením přepínače)
čerpací segment je tvořen silikonovou (případně C-Flexovou) hadičkou definované délky, zakončenou stopery s kuželem LUER (životnost hadičky závisí na provozních podmínkách a je cca 100 hodin)
dávkovače jsou přednastaveny pro uvedné rozměry hadičky, pro jiné rozměry je možné přednastavení upravit nebo je nutné údaj na přepínači přepočítat
pro zaplnění nebo propláchnutí hadičky je možné přepnout dávkovač do režimu čerpadla, pro zpětné vyprázdnění lze využít funkce REVers (pouze verze Z)
pro přesné dávkování je doporučeno provést kalibraci pro dané čerpací segmenty a pracovní podmínky
standardně jsou vybaveny konektorem pro externí spouštění (např. nožním spouštěčem nebo spouštěcím stojánkem, se kterým vytváří poloautomatickou plnicí linku – objednává se samostatně – v případě zájmu kontaktujte produktového specialistu)
určeny pro normální prostředí, izolační třída 1 s krytím IP 22

Technické údaje Zavřít

Typ	Čerpací segment	Nastavení dávky [ml]	Výkon [ml/min]	Max. RPM	Funkce REV
PCD 1047D	CV4	3 – 100	200	220^-1	ne
PCD 1047D	CV2	1 – 10	50	220^-1	ne
PCD 1047DZ	CV4	3 – 100	200	220^-1	ano
PCD 1047DZ	CV2	1 – 10	50	220^-1	ano

Obj. číslo	Typ	Popis	Dostupnost	Cena / ks	Objednat
402 810 710 474	PCD 1047D	Dávkovač se silikonovým čerpacím segmentem, bez opěrné dráhy + sady CV4L (10 hadiček, 4 stopery a 4 spojky Luer) a CV2 (10 hadiček, 4 stopery a 4 spojky Luer)	3-4 týdny	32 222 Kč	ks
402 810 104 748	PCD 1047DZ	Dávkovač se silikonovým čerpacím segmentem, bez opěrné dráhy, s funkcí REV + sady CV4L (10 hadiček, 4 stopery a 4 spojky Luer) a CV2 (10 hadiček, 4 stopery a 4 spojky Luer)	3-4 týdny	33 333 Kč	ks

Ceny jsou uvedeny bez DPH.

Dávkovač PCD 1048 s opěrnou dráhou

PCD 1048D

Dávkovače s opěrnou dráhou mají široké uplatnění a lze je použít i pro dávkování agresivních a viskózních kapalin a gelů. Chemická kompatibilita je dána materiálem čerpací hadičky (silikon, Norpren, C-Flex, Tygon, Viton). Vyznačují se kompaktní a spolehlivou konstrukcí a jednoduchou obsluhou.

Základní charakteristika dávkovače PCD 1048:

s odpruženou odklopnou opěrnou dráhou (umožňuje snadné a rychlé založení hadičky)
po každém spuštění načerpají nastavený objem dávky konstantním výkonem - "rozplňovačky"
nastavení objemu dávky číslicovým přepínačem v rozsahu 1,0–99,9 ml (konkretní objem dávky je dán rozměry hadičky a nastavením přepínače)
dávkovače jsou přednastaveny pro uvedné rozměry hadičky, pro jiné rozměry je možné přednastavení upravit nebo je nutné údaj na přepínači přepočítat
pro zaplnění nebo propláchnutí hadičky je možné přepnout dávkovač do režimu čerpadla, pro zpětné vyprázdnění lze využít funkce REVers (pouze verze Z)
držák hadiček s posuvnými svorkami (hadičky mohou být v metráži)
pro přesné dávkování je doporučeno provést kalibraci pro dané čerpací segmenty a pracovní podmínky
standardně jsou vybaveny konektorem pro externí spouštění (např. nožním spouštěčem nebo spouštěcím stojánkem, se kterým vytváří poloautomatickou plnicí linku – objednává se samostatně – v případě zájmu kontaktujte produktového specialistu)
určeny pro normální prostředí, izolační třída 1 s krytím IP 22

Technické údaje Zavřít

Typ	Čerpací hadičky ID / stěna [mm]	Nastavení dávky [ml]	Výkon [ml/min]	Max. RPM	Funkce REV
PCD 1048D	1 – 6 / 1,5 – 1,6	8 – 100 (ID6)	500	220^-1	ne
		1 – 10 (ID2)	80
PCD 1048DZ		8 – 100 (ID6)	500	220^-1	ano
		1 – 10 (ID2)	80

Obj. číslo	Typ	Popis	Dostupnost	Cena / ks	Objednat
402 810 710 484	PCD 1048D	Dávkovač s opěrnou dráhou + 1 m hadiček ID6 a ID2	3-4 týdny	35 000 Kč	ks
402 810 104 848	PCD 1048DZ	Dávkovač s opěrnou dráhou, s funkcí REV + 1 m hadiček ID6 a ID2	3-4 týdny	36 111 Kč	ks

Ceny jsou uvedeny bez DPH.
