Mlýn SK 300 je vhodný pro dávkové i kontinuální hrubé či jemné mletí středně tvrdých a křehkých materiálů. Umožňuje i účinné mletí heterogenních směsí. Analytické jemnosti je obvykle dosaženo v jednom pracovním cyklu. V závislosti na lomových vlastnostech materiálu a velikosti otvorů zvoleného síta může být konečná jemnost menší než 100 μm.
Základní charakteristika kladivového mlýnu Retsch SK 300:
nastavitelná rychlost otáček v rozsahu 2 000 až 4 000 ot/min
typ rotoru: kladivový kříž s mlecími deskami
vstupní velikost vzorku: max. 25 x 25 mm nebo 15 x 35 mm
konečná jemnost <100 µm v závislosti na vlastnostech vzorků a velikosti otvorů zvoleného síta
rychlé a prachotěsné uchycení sběrné nádoby (rychloupínací svorky)
dvoubodový zámek dveří (bezpečnost obsluhy)
snadné čištění (vyjmutí rotoru s mlecími vložkami a síta bez použití nářadí)
široká nabídka volitelného příslušenství (objednává se samostatně): síta s kruhovými nebo lichoběžníkovými otvory, 26l plastová sběrná nádoba, cyklónové odlučovače pro lepší průchodnost vzorků, průmyslový vysavač, vibrační podavač DR 100 k rovnoměrnému kontinuálnímu podávání a dávkování jemných prášků a sypkých materiálů s velikostí částic do 12 mm, náhradní díly...
typické vzorky: ruda, žula, keramika, křemen, struska, zemina, uhlí, sklo, cementový slínek, štěrk, minerály, sádrovec, šamot apod.
informace k dodávce: součástí dodávky mlýnu je rotor (kladivový kříž), mlecí vložky, mlecí desky, 240mm filtrační hadice a 5l nerezová sběrná nádoba (mlýn se tedy dodává bez síta a podstavce, které se objednávají samostatně)
Kompletní mlecí sadu tvoří rotor, mlecí desky, mlecí vložky a síto. Rotor, mlecí desky i mlecí vložky jsou součástí dodávky mlýnu - vybírat můžete ze 3 materiálových provedení. Síta se objednávají samostatně. Pro kompletní sestavu mlýnu SK 300 je potřebné objednat i podstavec s kolečky.
Aplikace
hrubé i jemné mletí
Vstupní materiál
středně tvrdý, křehký
Princip redukce velikosti zrna
náraz
Vstupní velikost materiálu
<25 mm
Konečná jemnost
<100 µm
Sběrná nádoba
nerezová o objemu 5 l (volitelně: plastová o objemu 26 l)
Rozsah otáček
2 000 – 4 000 ot/min (krok 200 ot/min)
Rotor
Typ:
kladivový kříž
Materiál:
nerezová ocel nebo litina
Obvodová rychlost:
15,5 – 31,0 m/s
Spodní síto (objednává se samostatně)
Materiál:
nerezová ocel, ocel 1.0344 pro mletí bez kontaminace těžkými kovy
Kruhové otvory o rozměru:
3,00; 4,00; 5,00; 6,00; 8,00 nebo 10,00 mm
Lichoběžníkové otvory o rozměru:
0,12; 0,20; 0,25; 0,35; 0,50; 0,75; 1,00; 1,50 nebo 2,00 mm
Rozměry včetně volitelného podstavce (š x h x v)
580 x 700 x 1200 mm (s podstavcem)
Hmotnost
60 kg (s podstavcem)
Pohon
třífázový motor s frekvenčním měničem
Síla pohonu
1,1 kW
Příkon
1,5 kW
Napájení
200 – 240 V, 50/60 Hz
Krytí
IP41

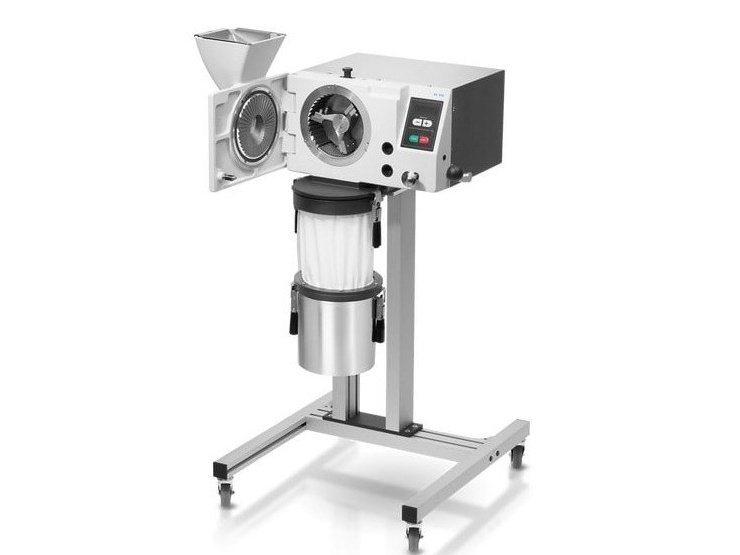

Kladivový mlýn Retsch SK 300
Obj. číslo
Typ
Popis
Dostupnost
Cena / ks
Objednat
414 457 510 001
SK 300
Včetně litinového rotoru, litinových mlecích vložek, mlecích desek z kalené oceli, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
273 420 Kč
414 457 510 004
SK 300
Včetně litinového rotoru, litinových mlecích vložek, mlecích desek z oceli 1.1740, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
273 420 Kč
414 457 510 002
SK 300
Včetně litinového rotoru, mlecích vložek a desek z kalené oceli, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
328 230 Kč
414 457 510 003
SK 300
Včetně nerezového rotoru, nerezových mlecích vložek a desek, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
328 230 Kč
Ceny jsou uvedeny v Kč bez DPH.
Typ
Popis
SK 300
Včetně litinového rotoru, litinových mlecích vložek, mlecích desek z kalené oceli, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
Obj. číslo:414 457 510 001
Dostupnost:
273 420 Kč
/ ks
Typ
Popis
SK 300
Včetně litinového rotoru, litinových mlecích vložek, mlecích desek z oceli 1.1740, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
Obj. číslo:414 457 510 004
Dostupnost:
273 420 Kč
/ ks
Typ
Popis
SK 300
Včetně litinového rotoru, mlecích vložek a desek z kalené oceli, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
Obj. číslo:414 457 510 002
Dostupnost:
328 230 Kč
/ ks
Typ
Popis
SK 300
Včetně nerezového rotoru, nerezových mlecích vložek a desek, 240mm filtrační hadice a sběrné nádoby (bez síta a podstavce s kolečky)
Obj. číslo:414 457 510 003
Dostupnost:
328 230 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Podstavec s kolečky
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 458 240 007 1
Podstavec s kolečky
39 690 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Podstavec s kolečky
Obj. číslo:414 458 240 007 1
Dostupnost:
39 690 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Spodní síta z nerezové oceli
Obj. číslo
Popis
Tvar otvorů
Velikost otvorů [mm]
Dostupnost
Cena / ks
Objednat
414 454 070 098
Spodní síto z nerezové oceli
Lichoběžníkový
0,12
6 080 Kč
414 454 070 099
Spodní síto z nerezové oceli
Lichoběžníkový
0,20
6 080 Kč
414 454 070 100
Spodní síto z nerezové oceli
Lichoběžníkový
0,25
6 080 Kč
414 454 070 121
Spodní síto z nerezové oceli
Lichoběžníkový
0,35
6 080 Kč
414 454 070 101
Spodní síto z nerezové oceli
Lichoběžníkový
0,50
6 080 Kč
414 454 070 102
Spodní síto z nerezové oceli
Lichoběžníkový
0,75
6 080 Kč
414 454 070 103
Spodní síto z nerezové oceli
Lichoběžníkový
1,00
6 080 Kč
414 454 070 104
Spodní síto z nerezové oceli
Lichoběžníkový
1,50
6 080 Kč
414 454 070 105
Spodní síto z nerezové oceli
Lichoběžníkový
2,00
6 080 Kč
414 454 070 106
Spodní síto z nerezové oceli
Kruhový
3,00
6 080 Kč
414 454 070 107
Spodní síto z nerezové oceli
Kruhový
4,00
6 080 Kč
414 454 070 108
Spodní síto z nerezové oceli
Kruhový
5,00
6 080 Kč
414 454 070 109
Spodní síto z nerezové oceli
Kruhový
6,00
6 080 Kč
414 454 070 110
Spodní síto z nerezové oceli
Kruhový
8,00
6 080 Kč
414 454 070 111
Spodní síto z nerezové oceli
Kruhový
10,00
6 080 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
0,12
Obj. číslo:414 454 070 098
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
0,20
Obj. číslo:414 454 070 099
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
0,25
Obj. číslo:414 454 070 100
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
0,35
Obj. číslo:414 454 070 121
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
0,50
Obj. číslo:414 454 070 101
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
0,75
Obj. číslo:414 454 070 102
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
1,00
Obj. číslo:414 454 070 103
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
1,50
Obj. číslo:414 454 070 104
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Lichoběžníkový
2,00
Obj. číslo:414 454 070 105
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Kruhový
3,00
Obj. číslo:414 454 070 106
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Kruhový
4,00
Obj. číslo:414 454 070 107
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Kruhový
5,00
Obj. číslo:414 454 070 108
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Kruhový
6,00
Obj. číslo:414 454 070 109
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Kruhový
8,00
Obj. číslo:414 454 070 110
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z nerezové oceli
Kruhový
10,00
Obj. číslo:414 454 070 111
Dostupnost:
6 080 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Spodní síta z oceli 1.0344 pro mletí bez kontaminace těžkými kovy
Obj. číslo
Popis
Tvar otvorů
Velikost otvorů [mm]
Dostupnost
Cena / ks
Objednat
414 454 070 112
Spodní síto z oceli 1.0344
Lichoběžníkový
0,12
6 080 Kč
414 454 070 113
Spodní síto z oceli 1.0344
Lichoběžníkový
0,20
6 080 Kč
414 454 070 114
Spodní síto z oceli 1.0344
Lichoběžníkový
0,25
6 080 Kč
414 454 070 122
Spodní síto z oceli 1.0344
Lichoběžníkový
0,35
6 080 Kč
414 454 070 115
Spodní síto z oceli 1.0344
Lichoběžníkový
0,50
6 080 Kč
414 454 070 116
Spodní síto z oceli 1.0344
Lichoběžníkový
0,75
6 080 Kč
414 454 070 117
Spodní síto z oceli 1.0344
Lichoběžníkový
1,00
6 080 Kč
414 454 070 118
Spodní síto z oceli 1.0344
Lichoběžníkový
1,50
6 080 Kč
414 454 070 119
Spodní síto z oceli 1.0344
Lichoběžníkový
2,00
6 080 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
0,12
Obj. číslo:414 454 070 112
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
0,20
Obj. číslo:414 454 070 113
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
0,25
Obj. číslo:414 454 070 114
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
0,35
Obj. číslo:414 454 070 122
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
0,50
Obj. číslo:414 454 070 115
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
0,75
Obj. číslo:414 454 070 116
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
1,00
Obj. číslo:414 454 070 117
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
1,50
Obj. číslo:414 454 070 118
Dostupnost:
6 080 Kč
/ ks
Popis
Tvar otvorů
Velikost otvorů [mm]
Spodní síto z oceli 1.0344
Lichoběžníkový
2,00
Obj. číslo:414 454 070 119
Dostupnost:
6 080 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Sběrná nádoba o objemu 26 l
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 450 030 015 1
Plastová sběrná nádoba o objemu 26 l, včetně filtrační hadice a rychloupínacích svorek
23 688 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Plastová sběrná nádoba o objemu 26 l, včetně filtrační hadice a rychloupínacích svorek
Obj. číslo:414 450 030 015 1
Dostupnost:
23 688 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Vibrační podavač DR 100 (pohonná jednotka a podávací sada se objednávají samostatně!)
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
398 709 380 001 3
Vibrační podavač Retsch DR 100 (pouze pohonná jednotka s upevňovací tyčí bez podávací sady)
66 150 Kč
414 420 200 019
Podávací sada DR 100/3,5 l (včetně nasazovacího podávacího žlábku 75 mm, držáku pro žlábek, 3,5l násypky, uchycení pro násypku a uchycení)
21 861 Kč
414 420 200 020
Podávací sada DR 100/22 l (včetně nasazovacího podávacího žlábku 75 mm, držáku pro žlábek, 22l násypky, uchycení pro násypku a uchycení)
42 840 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Vibrační podavač Retsch DR 100 (pouze pohonná jednotka s upevňovací tyčí bez podávací sady)
Obj. číslo:398 709 380 001 3
Dostupnost:
66 150 Kč
/ ks
Popis
Podávací sada DR 100/3,5 l (včetně nasazovacího podávacího žlábku 75 mm, držáku pro žlábek, 3,5l násypky, uchycení pro násypku a uchycení)
Obj. číslo:414 420 200 019
Dostupnost:
21 861 Kč
/ ks
Popis
Podávací sada DR 100/22 l (včetně nasazovacího podávacího žlábku 75 mm, držáku pro žlábek, 22l násypky, uchycení pro násypku a uchycení)
Obj. číslo:414 420 200 020
Dostupnost:
42 840 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Cyklóny a vysavače
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 459 350 022
Cyklónový odlučovač včetně nerezové 5l sběrné nádoby (používá se v kombinaci s průmyslovým vysavačem)
130 410 Kč
414 459 350 023
Cyklónový odlučovač včetně plastové 26l sběrné nádoby (používá se v kombinaci s průmyslovým vysavačem)
130 410 Kč
414 457 480 005 2
Vysavač průmyslový, 230 V, 50/60 Hz
34 650 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Cyklónový odlučovač včetně nerezové 5l sběrné nádoby (používá se v kombinaci s průmyslovým vysavačem)
Obj. číslo:414 459 350 022
Dostupnost:
130 410 Kč
/ ks
Popis
Cyklónový odlučovač včetně plastové 26l sběrné nádoby (používá se v kombinaci s průmyslovým vysavačem)
Obj. číslo:414 459 350 023
Dostupnost:
130 410 Kč
/ ks
Popis
Vysavač průmyslový, 230 V, 50/60 Hz
Obj. číslo:414 457 480 005 2
Dostupnost:
34 650 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
IQ/OQ dokumentace
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 452 000 023
IQ/OQ dokumentace pro SK 300
12 096 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
IQ/OQ dokumentace pro SK 300
Obj. číslo:414 452 000 023
Dostupnost:
12 096 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Ostatní příslušenství (náhradní díly)
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 454 430 004
Litinové mlecí vložky
23 909 Kč
414 454 430 005
Mlecí vložky z kalené oceli
88 515 Kč
414 454 430 006
Nerezové mlecí vložky
90 090 Kč
414 457 160 003
Litinový rotor (kladivový kříž)
14 711 Kč
414 457 160 004
Nerezový rotor (kladivový kříž)
25 862 Kč
414 455 260 007
Mlecí desky z kalené oceli, 3 ks
7 245 Kč
414 455 260 008
Nerezové mlecí desky, 3 ks
7 245 Kč
414 455 260 009
Mlecí desky z oceli 1.1740 pro mletí bez kontaminace těžkými kovy, 3 ks
13 482 Kč
414 451 870 008 1
Kruhový filtr pro 5l záchytnou nádobu
40 005 Kč
414 455 240 002 2
Prachové filtry pro kruhový filtr (25 kusů)
4 883 Kč
414 457 480 001 2
Upevňovací kroužky pro kruhový filtr, včetně 5 ks prachových filtrů
4 253 Kč
414 450 110 038 1
Nerezová záchytná miska, objem 5 l
13 829 Kč
414 451 870 020 1
Filtrační hadice pro 5l sběrnou nádobu, délka 240 mm, včetně rychloupínacích svorek
Kompletní mlecí sadu tvoří rotor, mlecí desky, mlecí vložky a síto. Rotor, mlecí desky i mlecí vložky jsou součástí dodávky mlýnu - vybírat můžete ze 3 materiálových provedení. Síta se objednávají samostatně. Pro kompletní sestavu mlýnu SK 300 je potřebné objednat i podstavec s kolečky.
