Vývěva membránová Vacuubrand, jednostupňová, série ME

Výrobci a značky Vacuubrand

Jednostupňové membránové vývěvy Vacuubrand série ME jsou vhodné pro většinu vakuových aplikací a pro přenos plynů v chemických a fyzikálních laboratořích. Jsou zcela bezolejové s minimálními nároky na údržbu. K jejich přednostem patří vysoká čerpací rychlost, tichý chod bez vibrací a snadné čištění.

Základní charakteristika jednostupňových membránových vývěv Vacuubrand:

  • 5 modelů ME ve standardním provedení vhodných pro většinu aplikací
  • 5 modelů ME C s výbornou chemickou odolností vhodných i pro čerpání agresivních par a plynů
  • vysoká čerpací rychlost
  • mezní tlak: méně než 100 mbar (2 modely), méně než 70 mbar (8 modelů)
  • bezolejové (minimální nároky na údržbu)
  • tichý chod, nízké vibrace, hladký povrch pro snadné čištění
  • dlouhá životnost (snadná výměna membrány i ventilů)
  • certifikace ATEX II 3/- G IIC T3 X pro interní atmosféru (vnitřní části vývěvy, které přicházejí do styku s médiem, nemohou iniciovat vzplanutí nebo výbuch odsávaného média)
  • oblast použití: jednomístná filtrace (ME 1 a ME 1 C), vícemístná filtrace (manifoldy), odsávání, vakuové sušárny atd. – pro pomoc s výběrem nás neváhejte kontaktovat
  • široká nabídka volitelného příslušenství (vakuové hadice, regulační ventil s analogovým manometrem pro ME 1C, regulační ventil s manometrem pro ME NT, rozvod vakua VACUU-LAN Mini-Network, vstupní odlučovač a výstupní kondenzátor pro ME 16C NT) – v případě zájmu nás neváhejte kontaktovat
Technické údaje membránových vývěv ME ve standardním provedení Zobrazit

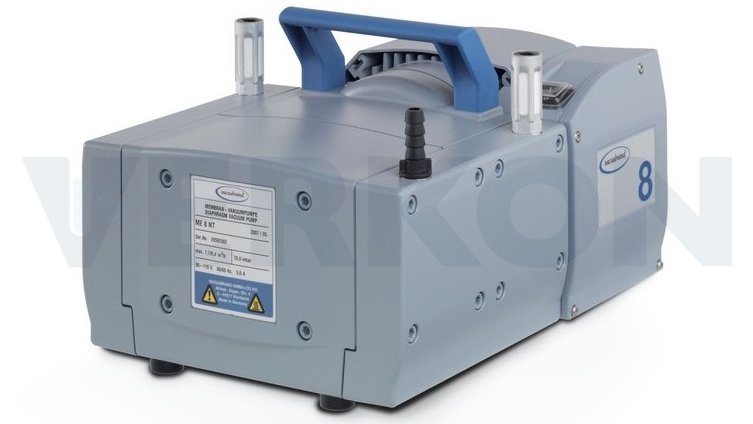

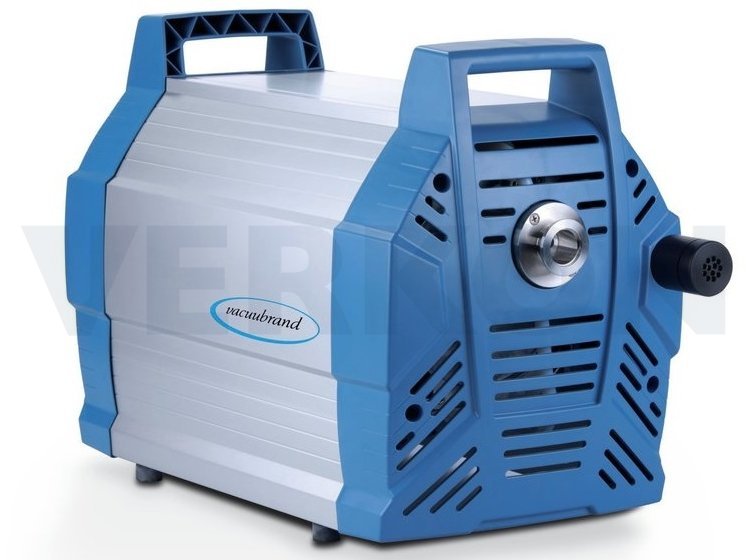

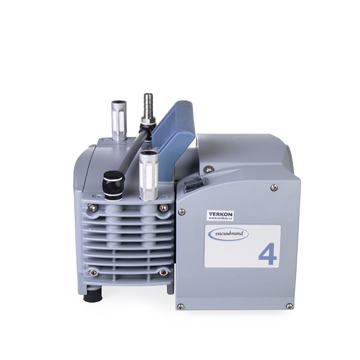

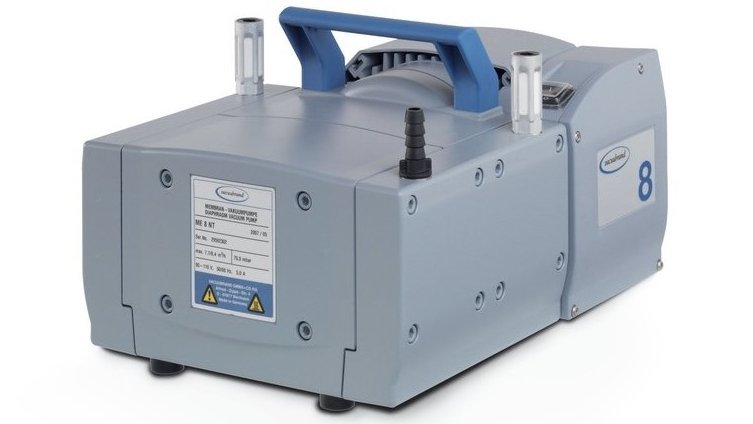

Typ ME 1 ME 2 NT ME 4 NT ME 8 NT ME 16 NT
Provedení jednokomorová dvoukomorová čtyřkomorová osmikomorová
Rychlost čerpání [l/min] 11,7 33,3 66,7 121,7 273,3
Mezní tlak [mbar abs.] 100 70
Přetlak [bar] 1,1 2 1,1
Materiál   Hlava hliník
Membrána FKM s textilní výztuží
Provozní podmínky [°C] 10 – 40
Motor  Výkon [kW] 0,04 0,18 0,18 0,25 0,44
Krytí IP40
Vstup olivka ID 6 – 10 mm olivka ID 8 – 10 mm malá příruba KF DN 25
Výstup tlumič G1/8" tlumič G1/4" 2x tlumič G1/4" tlumič G1/2"
Rozměry (d x v x š) [mm] 269 x 154 x 121 243 x 198 x 211 243 x 198 x 239 325 x 198 x 239 554 x 359 x 260
Hmotnost [kg] 5 10,2 11 16,4 30,6
Napájení [V/Hz] 230/50
Technické údaje membránových vývěv ME C s výbornou chemickou odolností Zobrazit

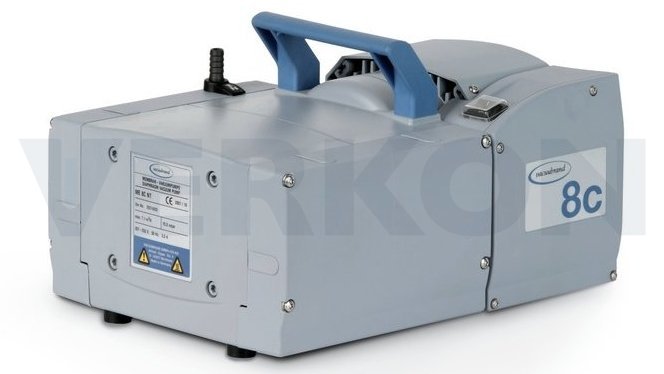

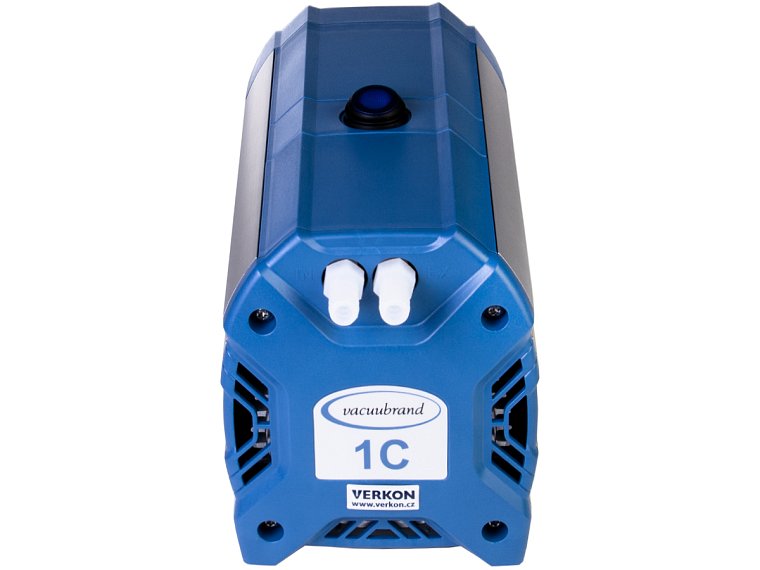

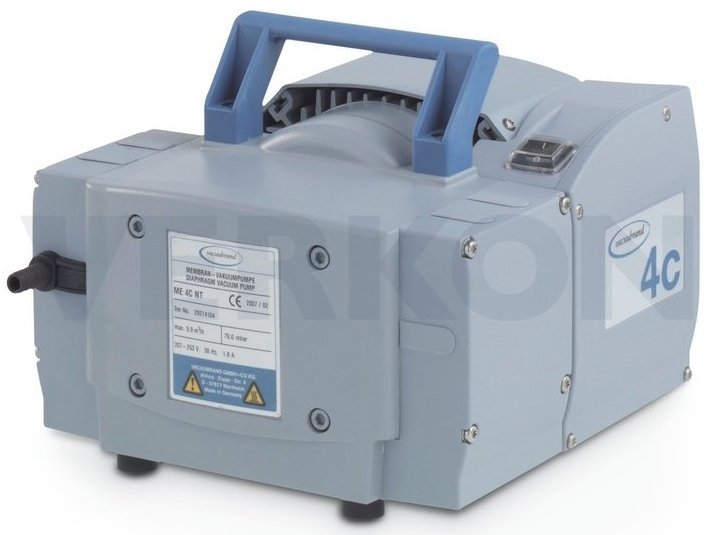

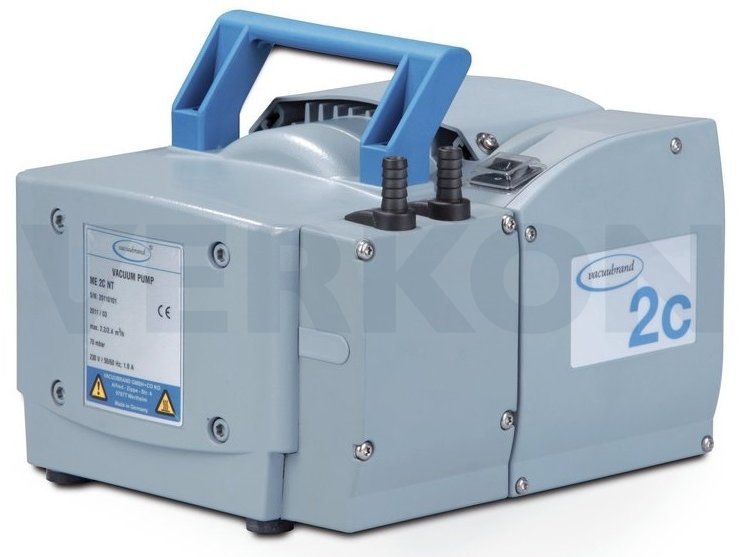

Typ ME 1C ME 2C NT ME 4C NT ME 8C NT ME 16C NT
Provedení jednokomorová dvoukomorová čtyřkomorová osmikomorová
Rychlost čerpání [l/min] 11,7 35 65 118,3 271,7
Mezní tlak [mbar abs.] 100 70 70/100(i)
Přetlak [bar] 1,1
Materiál  Hlava fluoropolymery
Membrána PTFE
Provozní podmínky [°C] 10 – 40 (přípustná pracovní teplota média a okolí)
Motor Výkon [kW] 0,04 0,18 0,18 0,25 0,44
Krytí IP40
Vstup olivka ID 8 – 10 mm malá příruba KF DN 25
Výstup olivka ID 8 – 10 mm olivka ID 15 mm
Rozměry (d x v x š) [mm] 265 x 154 x 121 243 x 198 x 211 254 x 198 x 243 325 x 198 x 243 533 x 359 x 260
Hmotnost [kg] 5 10,2 11,1 14,3 28,1
Napájení [V/Hz] 230/50
  Obj. číslo Typ Rychlost čerpání [l/min] Mezní tlak
[mbar abs.]
Dostupnost Cena / ks Objednat
Membránové vývěvy ME ve standardním provedení:

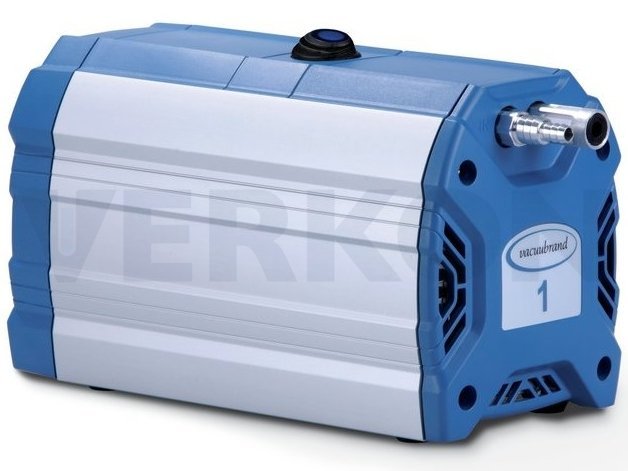

395 444 721 000 ME 1 11,7 100 4-6 týdnů 18 500 Kč
 ks

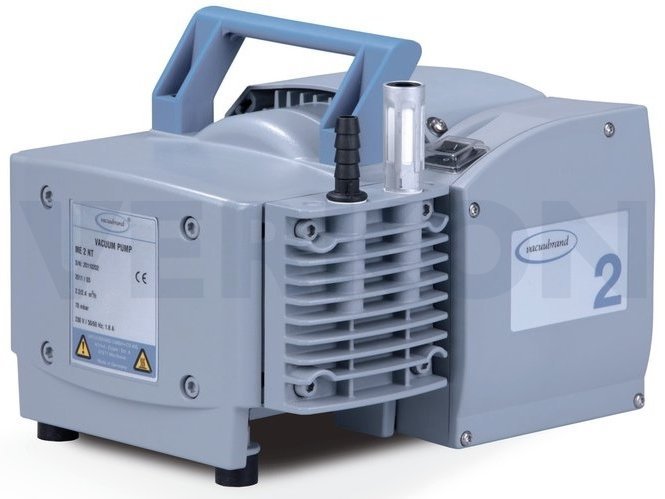

395 444 730 000 ME 2 NT 33,3 70 4-6 týdnů 28 250 Kč
 ks

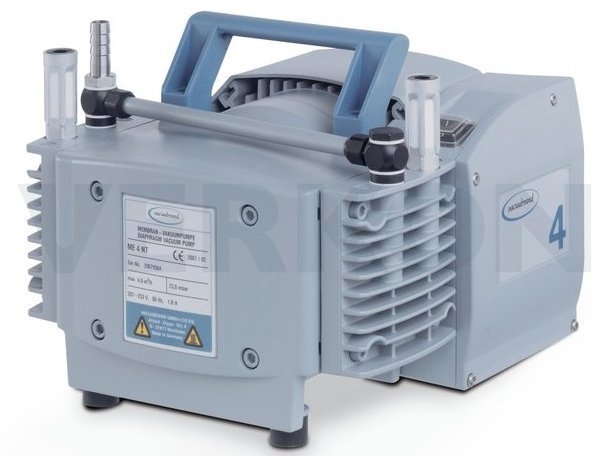

395 444 731 000 ME 4 NT 66,7 70 4-6 týdnů 39 125 Kč
 ks
395 444 734 000 ME 8 NT 121,7 70 4-6 týdnů 70 375 Kč
 ks

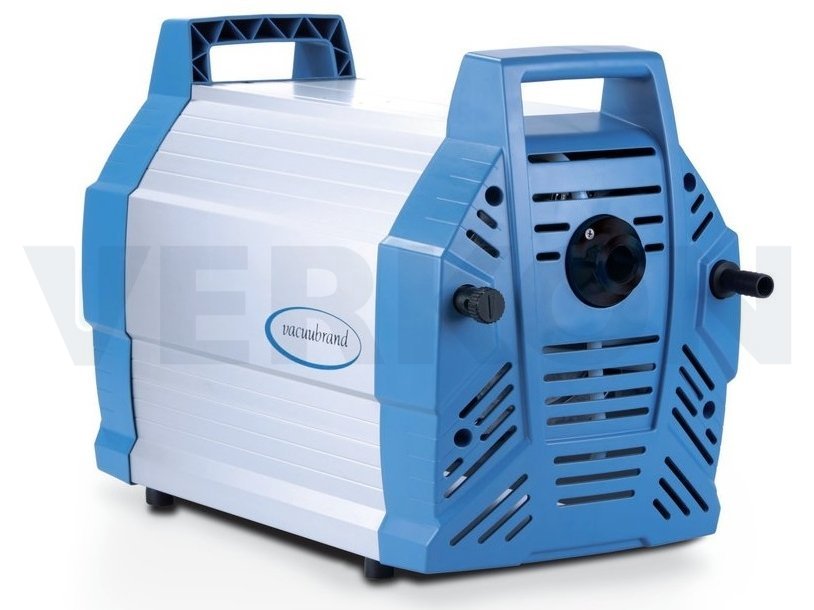

395 444 696 427 ME 16 NT 273,3 70 4-6 týdnů 123 750 Kč
 ks
Membránové vývěvy ME C s výbornou chemickou odolností:

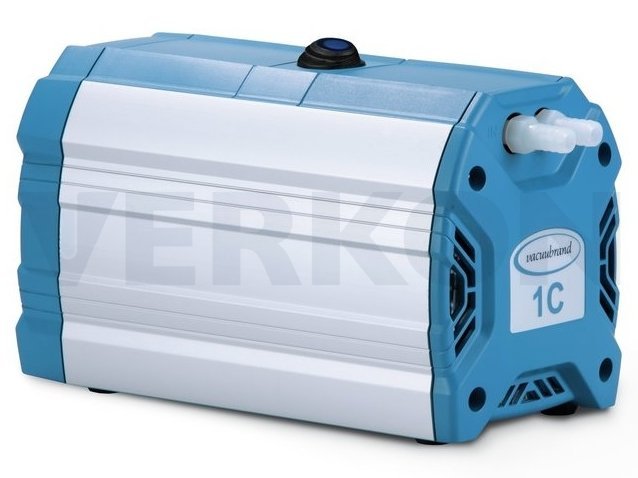

395 444 721 100 ME 1C 11,7 100 4-6 týdnů 24 625 Kč
 ks
395 444 730 100 ME 2C NT 35 70 4-6 týdnů 40 000 Kč
 ks
395 444 731 200 ME 4C NT 65 70 4-6 týdnů 53 000 Kč
 ks
395 444 734 200 ME 8C NT 118,3 70 4-6 týdnů 104 125 Kč
 ks
395 444 696 467 ME 16C NT 271,7 70 4-6 týdnů 200 250 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.
