Vývěva membránová Vacuubrand, třístupňová, série MD

Výrobci a značky Vacuubrand

Třístupňová konstrukce membránových vývěv Vacuubrand série MD poskytuje kombinaci vysokého průtoku a hlubokého konečného vakua v čerpadle s malými rozměry. Přístroje jsou podle typu vhodné pro nepřetržité čerpání korozivních i nekorozivních plynů a par. Jsou zcela bezolejové s minimálními nároky na údržbu.

Základní charakteristika třístupňových membránových vývěv Vacuubrand:

  • 3 modely MD ve standardním provedení vhodné pro většinu aplikací
  • 3 modely MD C s výbornou chemickou odolností vhodné i pro čerpání agresivních par a plynů
  • vysoká čerpací rychlost
  • mezní tlak: méně než 2 mbar (3 modely), méně než 1,5 mbar (2 modely), méně než 1 mbar (1 model)
  • bezolejové (minimální nároky na údržbu)
  • tichý chod, nízké vibrace, hladký povrch pro snadné čištění
  • dlouhá životnost (snadná výměna membrány i ventilů)
  • certifikace ATEX II 3/- G IIC T3 X pro interní atmosféru (vnitřní části vývěvy, které přicházejí do styku s médiem, nemohou iniciovat vzplanutí nebo výbuch odsávaného média)
  • oblast použití: sušení, rotační odpařování (vysokovroucí rozpouštědla), vakuové sušárny, odplyňování viskózních médií atd. – pro pomoc s výběrem nás neváhejte kontaktovat
  • nabídka volitelného příslušenství (vakuové hadice, regulační ventil s manometrem pro MD 4 NT, malá příruba KF DN 16, trubky z nerezové oceli KF DN 16 nebo KF DN 25, vstupní odlučovač a výstupní kondenzátor pro MD 12C NT...) – v případě zájmu nás neváhejte kontaktovat
Technické údaje membránových vývěv MD ve standardním provedení Zobrazit

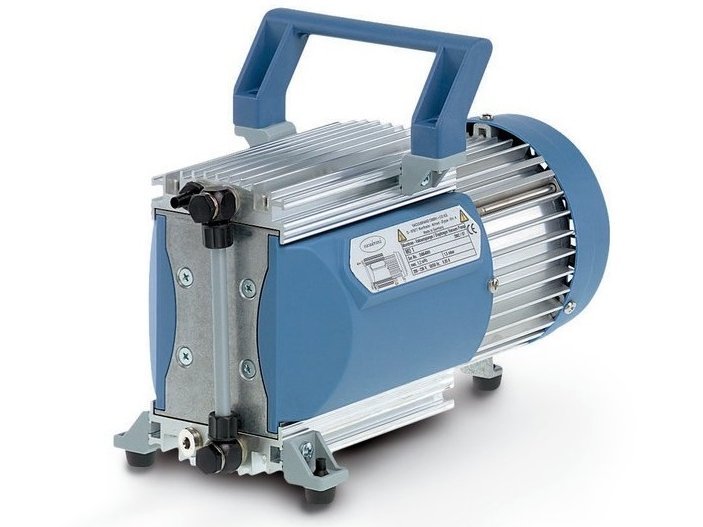

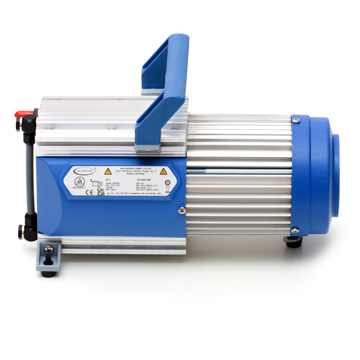

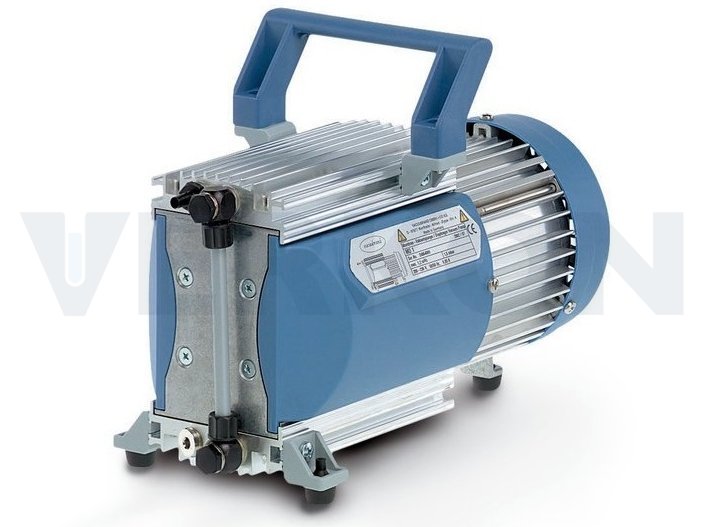

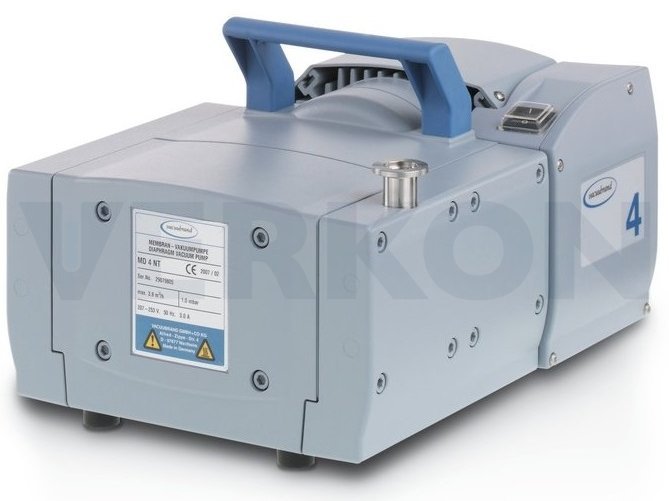

Typ MD 1 MD 4 NT
MD 12 NT
Provedení čtyřkomorová osmikomorová
Rychlost čerpání [l/min] 20 63,3 201,7
Mezní tlak [mbar abs.] 1,5 1 2
Přetlak [bar] 1,1
Materiál  Hlava hliník
Membrána PTFE/FKM FKM s textilní výztuží
Provozní podmínky [°C] 10 – 40
Motor Výkon [kW] 0,08 0,25 0,44
Krytí IP40
Vstup olivka ID 6 mm  malá příruba KF DN 16 malá příruba KF DN 25
Výstup  tlumič G 1/8" tlumič G 1/4" tlumič G 1/2"
Rozměry (d x v x š) [mm] 303 x 215 x 143 325 x 198 x 239 554 x 359 x 260
Hmotnost [kg] 6,5 16,4 30,6
Napájení [V/Hz] 230/50
Technické údaje membránových vývěv MD C s výbornou chemickou odolností Zobrazit

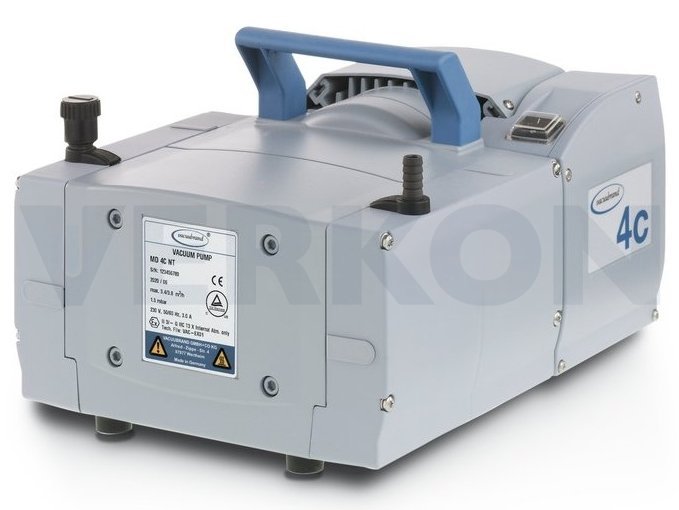

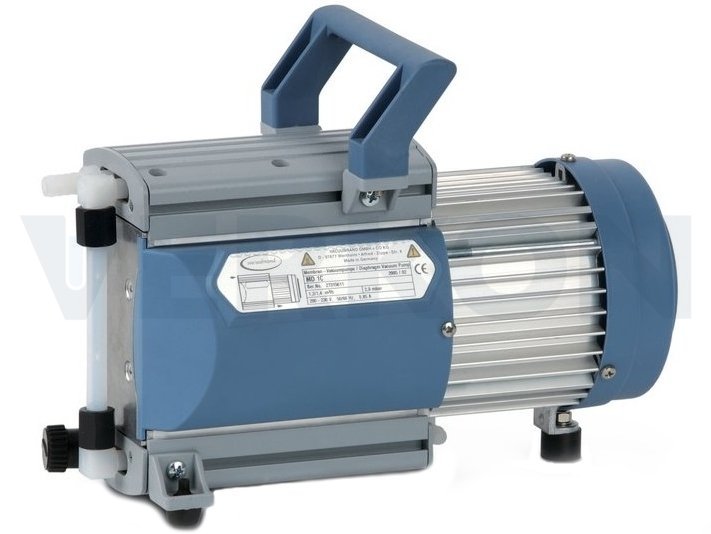

Typ MD 1C MD 4C NT MD 12C NT
Provedení čtyřkomorová osmikomorová
Rychlost čerpání [l/min] 21,7 56,7 200
Mezní tlak [mbar abs.] 2/4(i) 1,5/3(i) 2/4(i)
Přetlak [bar] 1,1
Materiál  Hlava fluoropolymery
Membrána PTFE
Provozní podmínky [°C] 10 – 40
Motor Výkon [kW] 0,08 0,25 0,44
Krytí IP40
Vstup olivka ID 8 – 10 mm malá příruba KF DN 25
Výstup olivka ID 8 mm olivka ID 8 – 10 mm olivka ID 15 mm
Rozměry (d x v x š) [mm] 316 x 225 x 143 325 x 198 x 243 533 x 359 x 260
Hmotnost [kg] 6,9 14,3 28,1
Napájení [V/Hz] 230/50
  Obj. číslo Typ Rychlost čerpání [l/min] Mezní tlak
[mbar abs.]
Dostupnost Cena / ks Objednat
Membránové vývěvy MD ve standardním provedení:
395 444 696 080 MD 1 20 1,5 4-6 týdnů 42 500 Kč
 ks
395 444 736 000 MD 4 NT 63,3 1 4-6 týdnů 73 125 Kč
 ks
395 444 743 000 MD 12 NT 201,7 2 4-6 týdnů 127 250 Kč
 ks
Membránové vývěvy MD C s výbornou chemickou odolností:
395 444 696 600 MD 1C 21,7 2 4-6 týdnů 72 250 Kč
 ks
395 444 736 400 MD 4C NT 56,7 1,5 4-6 týdnů 104 125 Kč
 ks
395 444 743 300 MD 12C NT 200 2 4-6 týdnů 200 250 Kč
 ks
Ceny jsou uvedeny v Kč bez DPH.
