Víceúčelový výkonný mlýn
Pro mletí za mokra i v nano měřítku

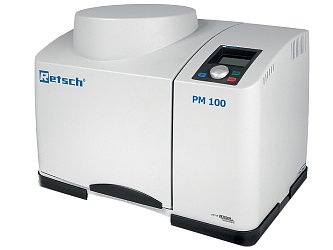

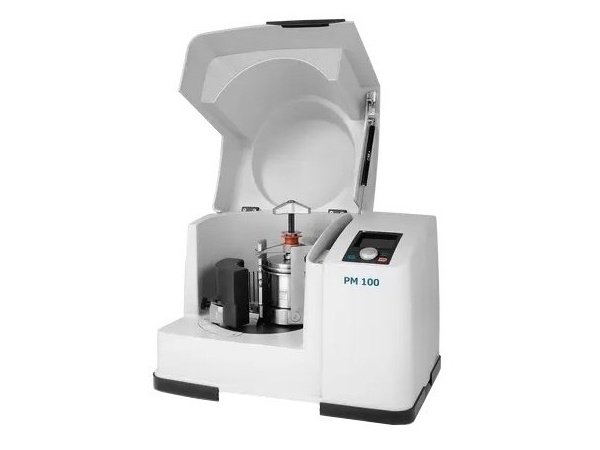

Víceúčelový planetový kulový mlýn PM 100 je určen pro mletí tvrdých, měkkých, křehkých i vláknitých vzorků za sucha i za mokra. Jeho předností je velmi rychlé zpracování a možnost ultrajemného mletí v řádu nanometrů. Umožňuje mletí až 220 ml vzorku v jedné dávce, případně zpracování dvou vzorků současně. Je vhodný pro celou škálu aplikací od míchání a homogenizaci přes koloidní mletí, mechanické legování až po mechanochemické syntézy. V mlýnu lze provádět i screening směsných krystalů.
Základní charakteristika planetového kulového mlýnu PM 100:
- jednoduché ovládání, přehledné menu, barevný grafický displej
- nastavitelná rychlost otáček v rozsahu 100 až 650 ot/min, poměr otáček 1:-2
- časovač, možnost odloženého startu, intervalové mletí, změna směru otáček
- vytvoření a uložení až 10 programů (rychlost, čas, pauza, směr otáček)

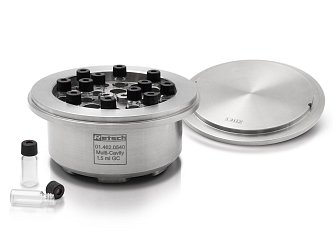

- jedna mlecí stanice pro nádobu o objemu 12 až 500 ml (nádoby o objemu 12, 25, 50 a 80 ml lze stohovat po dvou), nebo pro speciální adaptéry na 24 ks 1,5ml skleněných lahviček GC nebo na 7 ks 20ml skleněných lahviček
- vstupní velikost vzorku až 10 mm, konečná jemnost 0,1 µm (v závislosti na vlastnostech vzorků)
- různé velikostní a materiálové provedení mlecích nádob a koulí

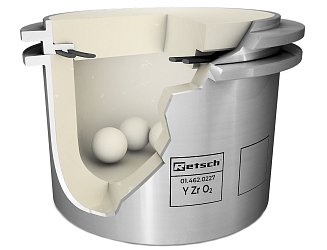

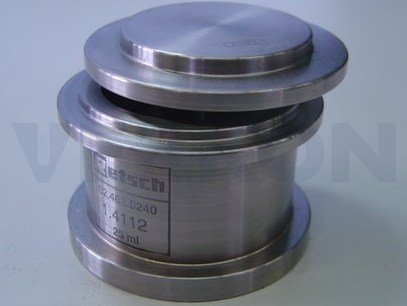

- mlecí nádoby EasyFit o objemu 50 – 500 ml se speciálně upraveným dnem (AAT) pro bezpečné uchycení nádoby

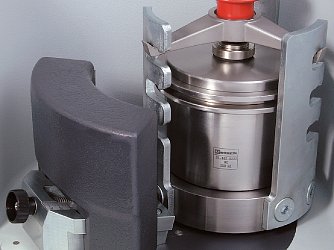

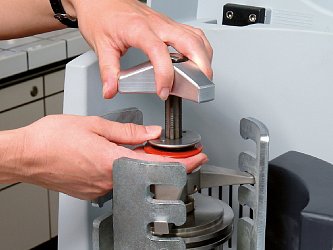

- upínací systém Safety Slider pro správné a bezpečné usazení mlecí nádoby
- protizávaží na šikmé vodicí kolejnici (snadná kompenzace výšky těžiště různě velkých mlecích nádob), snímač nevyváženosti (vysoká stabilita, tichý a bezpečný provoz s maximální kompenzací vibrací)
- automatické odvětrávání mlecí komory, zálohování při výpadku napájení včetně uložení zbývajícího času mletí
- rozhraní RS232 pro komunikaci s PC
- typické vzorky: uhlíková vlákna, celulóza, oxidy kovů, slitiny, minerály, rudy, beton, struska, rostlinné materiály, polymery, odpadní kaly, kosti, vlasy, tkáně, uhlí, dřevo, papír, sklo, keramika, sádra, pigmenty apod.

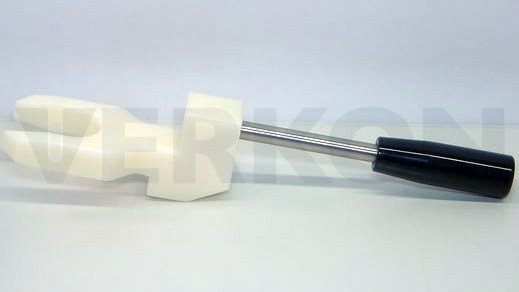

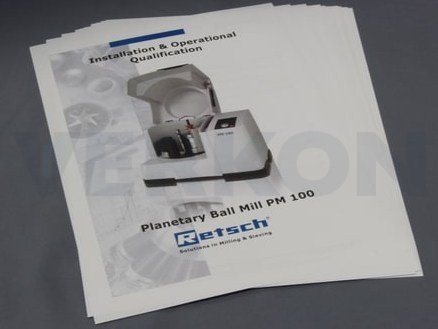

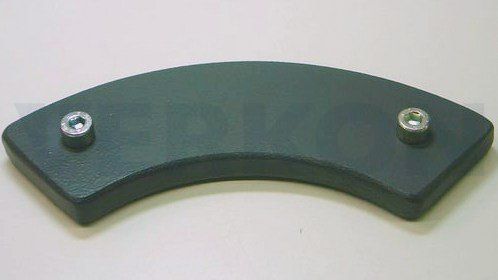

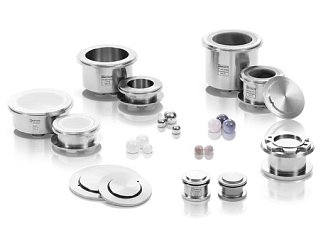

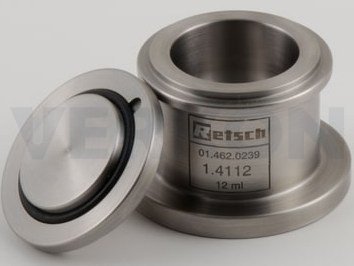

- široká nabídka volitelného příslušenství (objednává se samostatně): mlecí nádoby Comfort z nerezové oceli o objemu 12 a 25 ml, mlecí nádoby EasyFit z různých materiálů o objemu 50, 80, 125, 250 a 500 ml, adaptér pro uchycení 12- a 25ml mlecích nádob, stohovací adaptér pro 50- a 80ml mlecí nádoby, adaptéry pro skleněné lahvičky, bezpečnostní uzávěry pro koloidní a mokré mletí, aerační víka pro mletí s inertní atmosférou, GrindControl pro kontinuální měření tlaku a teploty uvnitř mlecí nádoby, mlecí koule, těsnicí o-kroužky pro tlakotěsné a prachotěsné uzavření nádob, přídavné protizávaží (pro 250ml mlecí nádobu z karbidu wolframu, pro 500ml mlecí nádobu ze slinutého oxidu hlinitého nebo oxidu zirkoničitého), klíč pro upínání mlecích nádob, IQ/OQ dokumentace
- informace k dodávce: mlecí nádoba ani mlecí koule nejsou součástí dodávky (objednávají se samostatně)
|
V mlýnu PM 100 lze zpracovávat jeden vzorek v 50-, 80-, 125-, 250-, nebo 500ml mlecích nádobách nebo dva vzorky současně ve 12-, 25-, 50- nebo 80ml stohovatelných mlecích nádobách. 50- a 80ml mlecí nádoby jsou stohovatelné pouze s adaptérem. Pod malé 12- a 25ml mlecí nádoby se do Safety Slideru vkládá upínací adaptér. V mlýnu lze provádět i screening směsných krystalů a to se speciálními adaptéry pro skleněné lahvičky GC. Pro práci pod tlakem, při mokrém a koloidním mletí je vhodné použít těsnicí o-kroužky a bezpečnostní uzávěry. Pro práci s inertní atmosférou jsou určena aerační víka. Aerační víka mají výměnnou vložku z různých materiálů a dají se tak použít pro nádoby z různých materiálů. Do nádob se vkládají mlecí koule. Jejich počet a velikost závisí na velikosti vzorku a objemu mlecí nádoby (koule by měly zabírat zhruba 1/3 mlecí nádoby). Před mletím je nutno mlýn vyvážit pomocí integrovaného protizávaží. Při použití 250ml mlecí nádoby z karbidu wolframu, 500ml mlecí nádoby ze slínku oxidu hlinitého nebo oxidu zirkoničitého je nutné použít přídavné protizávaží. Pro kontinuální měření tlaku a teploty uvnitř mlecích nádob se používá měřicí systém GrindControl. Mlecí nádoby, adaptéry, mlecí koule, o-kroužky, přídavné protizávaží, bezpečnostní a aerační víka a měřicí systém GrindControl se objednávají samostatně. |
Princip funkce: Vzorek materiálu a mlecí koule se vloží do mlecích nádob, které se upnou pomocí Safety Slideru do mlýna a vyváží se protizávažím. Mlecí nádoba je umístěna excentricky na kruhové plošině, tzv. slunečním kole, které se otáčí opačně než mlecí nádoba. Na mlecí koule v mlecích nádobách tak působí odstředivé a Coriolisovy síly, čímž se výrazně znásobuje energie mletí a je tak dosaženo velmi rychlého i velmi jemného pomletí vzorku.| Aplikace | nano mletí, homogenizace, mechanické legování, koloidní mletí, pulverizace, míchání, mechanosyntéza | |
| Vstupní materiál | tvrdý, měkký, křehký, vláknitý (suchý i mokrý) | |
| Princip redukce velikosti zrna | náraz, tření | |
| Počet mlecích stanic | 1 | |
| Typ mlecí nádoby | Comfort nebo EasyFit s víkem(i) | |
| Objem mlecí nádoby | volitelně: 12, 25, 50, 80, 125, 250 nebo 500 ml (nádoby se objednávají samostatně) | |
| Velikost vstupní dávky | 2x ≤5 ml pro mlecí nádobu o objemu 12 ml (stohovatelná) 2x ≤10 ml pro mlecí nádobu o objemu 25 ml (stohovatelná) 2x 5 – 20 ml pro mlecí nádobu o objemu 50 ml (stohovatelná) 10 – 35 ml pro mlecí nádobu o objemu 80 ml (stohovatelná) 15 – 50 ml pro mlecí nádobu o objemu 125 ml 25 – 120 ml pro mlecí nádobu o objemu 250 ml 75 – 220 ml pro mlecí nádobu o objemu 500 ml |
|
| Vstupní velikost materiálu | <1 mm pro mlecí nádobu o objemu 12 a 25 ml <3 mm pro mlecí nádobu o objemu 50 ml <4 mm pro mlecí nádobu o objemu 80 a 125 ml <6 mm pro mlecí nádobu o objemu 250 ml <10 mm pro mlecí nádobu o objemu 500 ml |
|
| Konečná jemnost | Mletí: | <1 µm |
| Koloidní mletí: | <0,1 µm | |
| Materiál mlecích nádob a koulí | tvrzená nerezová ocel, karbid wolframu, achát, slinutý oxid hlinitý, oxid zirkoničitý(i) | |
| Rozsah otáček | 100 – 650 ot/min | |
| Koeficient rychlosti | 1:-2 | |
| Nastavení doby mletí | 00:00:01 – 99:59:59 | |
| Intervalový provoz | ano (s možností zpětného chodu) | |
| Uložitelné programy | až 10 | |
| Rozhraní | RS232 | |
| Rozměry (š x h x v) | 640 x 420 x 480 mm (výška s otevřeným víkem 780 mm) | |
| Hmotnost | cca 86 kg | |
| Příkon | 1,25 kW | |
| Napájení | 230 V, 50/60 Hz | |
| Krytí | IP30 | |
|
Mlecí nádoba by měla být při mletí suchých vzorků zaplněna zhruba do 1/3. Druhou třetinu objemu nádoby zaplní mlecí koule. Zbývající třetina pak tvoří volný prostor, který je nutný pro pohyb koulí. Při mletí objemných vzorků (např. listí, vlna) se podíl vzorku zvyšuje až na 80 %. Při mletí mokrých vzorků mlecími koulemi <3 mm by koule měly zabírat asi 60 % objemu mlecí nádoby. Velikost mlecích koulí by měla být v ideálním případě třikrát větší než největší kus vzorku. |
||||||
| Mlecí nádoba | Doporučený počet mlecích koulí | |||||
| 5 mm | 7 mm | 10 mm | 15 mm | 20 mm | 30 mm | |
| 12 ml | 50 | 15 | 5 | - | - | - |
| 25 ml | 95 – 100 | 25 – 30 | 10 | - | - | - |
| 50 ml | 200 | 50 – 70 | 20 | 7 | 3 – 4 | - |
| 80 ml | 250 – 330 | 70 – 120 | 30 – 40 | 12 | 5 | - |
| 125 ml | 500 | 110 – 180 | 50 – 60 | 18 | 7 | - |
| 250 ml | 1100 – 1200 | 220 – 350 | 100 – 120 | 35 – 45 | 15 | 5 |
| 500 ml | 2000 | 440 – 700 | 200 – 230 | 70 | 25 | 8 |
