Všestranný pomocník do každé laboratoře pro suché, mokré i kryogenní mletí při -196 °C!

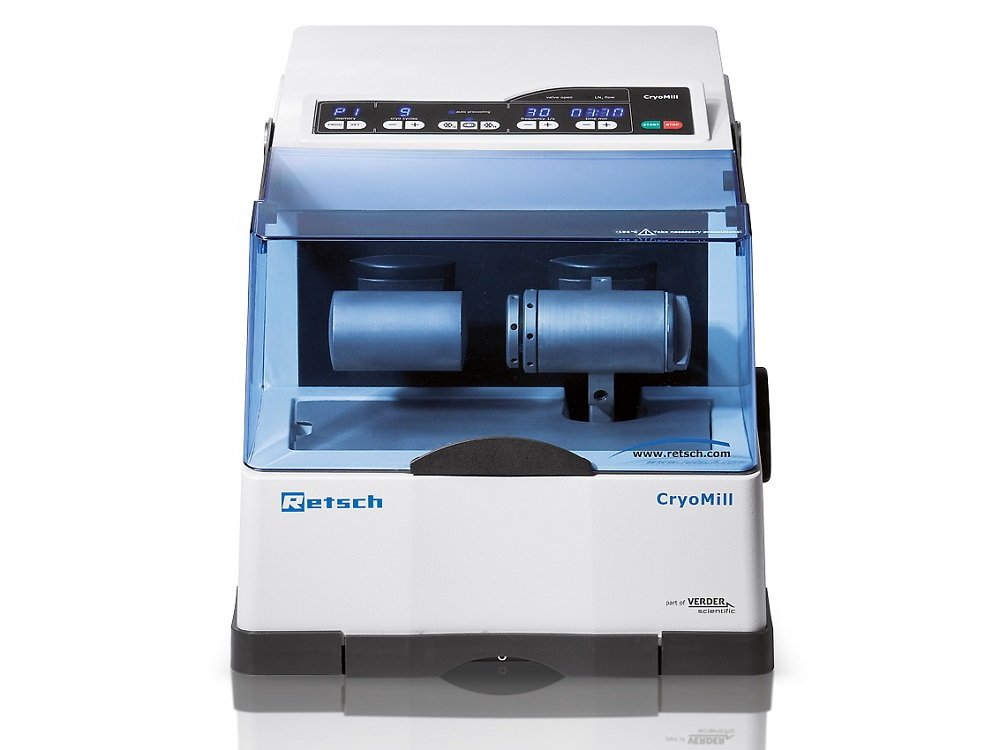

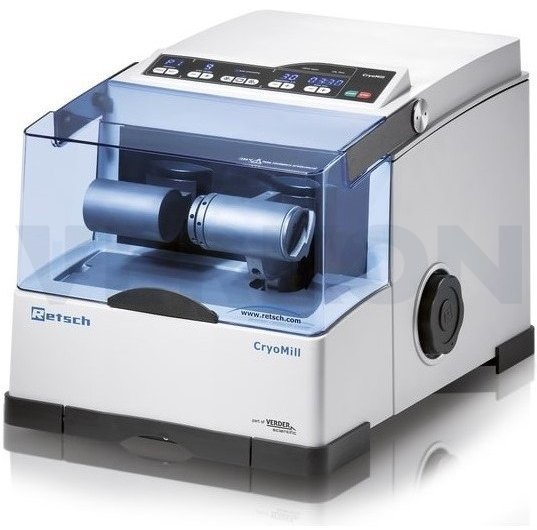

Oscilační kulový kryogenní mlýn CryoMill je ideální pro reprodukovatelné mletí tepelně citlivých a elastických vzorků. Je vybaven integrovaným chladicím systémem, který nepřetržitě chladí mlecí nádobu kapalným dusíkem. Kromě mletí za studena lze využít mlýn i pro suché a mokré mletí. K dispozici je široká nabídka příslušenství pro různé aplikační využití.
Základní charakteristika kulového kryogenního mlýnu CryoMill:
jednoduché ovládání, přehledný ovládací panel, zobrazení nastavených hodnot na LED displeji, časovač
3 různé režimy mletí: kryogenní, suché nebo mokré
možnost nastavení a uložení až 9 programů
integrovaný chladicí systém (nízká spotřeba LN2, reprodukovatelné výsledky, vysoká bezpečnost obsluhy)
různé velikostní a materiálové provedení mlecích nádob a koulí
široká nabídka volitelného příslušenství (objednává se samostatně): mlecí nádoby z kalené nebo nerezové oceli, mlecí nádoby z oxidu zirkoničitého pro mletí bez kontaminace těžkými kovy, mlecí nádoby z PTFE, mikrozkumavky s uzávěrem safe-lock, adaptéry, mlecí koule z různých materiálů, uzavřený systém s tekutým dusíkem Autofill, připojovací hadice včetně pojistného ventilu pro přívod LN2, náhradní těsnění pro mlecí nádoby, IQ/OQ dokumentace
typické vzorky: tkáně, kosti, vlasy, rostlinný materiál, vlna, krmivo pro zvířata, dřevo, papír, textil, plasty, chemické výrobky, splaškové kaly apod.
informace k dodávce: součástí dodávky mlýnu není mlecí nádoba, mlecí koule ani Autofill (objednávají se samostatně)
Princip funkce: Vzorek materiálu a mlecí koule se vloží do mlecí nádoby, která se upne do mlýna. Radiální oscilační pohyb, který mlýn vykonává, vede k rozmělnění vzorku nárazem a třením mlecích koulí. Pohybem nádoby a koulí je vzorek zároveň důkladně promíchán. CryoMill umožňuje zpracovávat vzorky v 5-, 10-, 25-, 35- nebo 50ml mlecích nádobách se šroubovacím víčkem nebo 2ml mikrozkumavkách Eppendorf s uzávěrem safe-lock. Pro 5ml nádoby a mikrozkumavky je potřeba použít adaptér, který umožňuje zpracování více vzorků naráz. Do nádob a mikrozkumavek se vkládají mlecí koule. Jejich počet a velikost závisí na velikosti vzorků a objemu mlecí nádoby. Pro kryogenní mletí výrobce nabízí uživatelsky vysoce bezpečný uzavřený systém s tekutým dusíkem Autofill. Mlýn lze rovněž připojit k vlastnímu zdroji tekutého dusíku pomocí připojovací hadice s pojistným ventilem. Mlecí nádoby, adaptéry, koule, Autofill i připojovací hadice se objednávají samostatně.
volitelně (objednává se samostatně): 5 ml, 10 ml, 25 ml, 35 ml, 50 ml
Objem mikrozkumavky
volitelně (objednává se samostatně): 2 ml
Velikost vstupní dávky
0,5 – 2,0 ml pro mlecí nádobu o objemu 5 ml 2 – 4 ml pro mlecí nádobu o objemu 10 ml 4 – 10 ml pro mlecí nádobu o objemu 25 ml 6 – 15 ml pro mlecí nádobu o objemu 35 ml 8 – 20 ml pro mlecí nádobu o objemu 50 ml 0,7 ml pro rekční ampuli o objemu 2 ml
Vstupní velikost materiálu
<2 mm pro mlecí nádobu o objemu 5 ml <4 mm pro mlecí nádobu o objemu 10 ml <6 mm pro mlecí nádobu o objemu 25 a 35 ml <8 mm pro mlecí nádobu o objemu 50 ml <1,2 mm pro mikrozkumavku o objemu 2 ml
Konečná jemnost
cca 5 µm
Materiál mlecích koulí
kalená ocel, nerezová ocel, oxid zirkoničitý, PTFE s ocelovým jádrem
Objem Autofillu (nádoby na LN2)
volitelně (objednává se samostatně): 50 l nebo 150 l
Frekvence vibrací
5 – 30 Hz (300 – 1800 ot/min)
Nastavení doby mletí
30 s – 99 min
Průměrná doba mletí
10 min chlazení, 4 min mletí
Uložitelné programy
až 9
Rozměry (š x h x v)
395 x 577 x 373 mm (výška se zavřeným víkem)
Hmotnost
cca 45 kg
Příkon
240 W
Napájení
100 – 240 V, 50/60 Hz
Krytí
IP30
Mlecí koule by měly mít alespoň trojnásobek velikosti největšího kusu vzorku. Pro zjištění vhodné velikosti koulí pro zamýšlenou konečnou jemnost lze obvykle použít koeficient přibližně 1000. Pokud je cílem rozmělnění 30 µm (D90), jsou nejvhodnější průměry mlecích koulí mezi 20 a 30 mm. Pokud jsou požadovány menší částice, je třeba provést druhý procesní krok s menšími kuličkami. V jednom mlecím procesu nelze použít koule různých velikostí.
Mlecí nádoba
Doporučený počet mlecích koulí
5 mm
7 mm
10 mm
12 mm
15 mm
20 mm
25 mm
5 ml
-
1 – 2
-
-
-
-
-
10 ml
-
5 – 7
1 – 2
1 – 2
-
-
-
25 ml
-
-
5 – 6
2 – 4
1 – 2
-
-
35 ml
-
-
6 – 9
4 – 6
2 – 3
1
-
50 ml
-
-
12 – 14
6 – 8
3 – 4
1
1
2 ml (mikrozkumavky)
3 – 4
-
-
-
-
-
-
Obj. číslo
Typ
Popis
Dostupnost
Cena / ks
Objednat
414 457 490 001
CryoMill
Bez mlecí nádoby, mlecích koulí a Autofillu
364 575 Kč
Ceny jsou uvedeny v Kč bez DPH.
Typ
Popis
CryoMill
Bez mlecí nádoby, mlecích koulí a Autofillu
Obj. číslo:414 457 490 001
Dostupnost:
364 575 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.

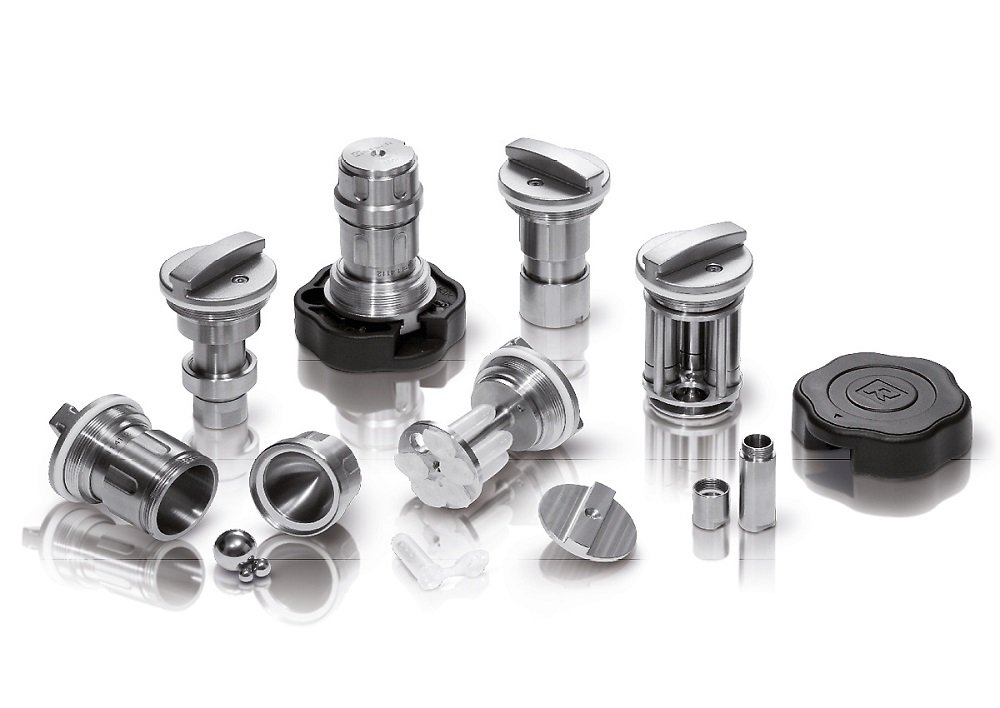

Mlecí nádoby
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
Mlecí nádoby z kalené oceli:
414 454 620 300
Mlecí nádoba z kalené oceli, objem 5 ml (používá se v kombinaci s adaptérem)
21 300 Kč
414 454 620 330
Mlecí nádoba z kalené oceli, objem 25 ml
27 598 Kč
414 454 620 329
Mlecí nádoba z kalené oceli, objem 35 ml
29 852 Kč
414 454 620 328
Mlecí nádoba z kalené oceli, objem 50 ml
34 883 Kč
Mlecí nádoby z nerezové oceli:
414 454 620 290
Mlecí nádoba z nerezové oceli, objem 5 ml (používá se v kombinaci s adaptérem)
21 949 Kč
414 454 620 331
Mlecí nádoba z nerezové oceli, objem 10 ml
26 950 Kč
414 454 620 334
Mlecí nádoba z nerezové oceli, objem 25 ml
28 771 Kč
414 454 620 333
Mlecí nádoba z nerezové oceli, objem 35 ml
32 105 Kč
414 454 620 332
Mlecí nádoba z nerezové oceli, objem 50 ml
36 735 Kč
Mlecí nádoba z oxidu zirkoničitého:
414 454 620 336
Mlecí nádoba z oxidu zirkoničitého, objem 25 ml
75 014 Kč
Mlecí nádoba z PTFE:
414 454 620 335
Mlecí nádoba z PTFE, objem 25 ml
27 598 Kč
Ceny jsou uvedeny v Kč bez DPH.
Mlecí nádoby z kalené oceli:
Popis
Mlecí nádoba z kalené oceli, objem 5 ml (používá se v kombinaci s adaptérem)
Obj. číslo:414 454 620 300
Dostupnost:
21 300 Kč
/ ks
Popis
Mlecí nádoba z kalené oceli, objem 25 ml
Obj. číslo:414 454 620 330
Dostupnost:
27 598 Kč
/ ks
Popis
Mlecí nádoba z kalené oceli, objem 35 ml
Obj. číslo:414 454 620 329
Dostupnost:
29 852 Kč
/ ks
Popis
Mlecí nádoba z kalené oceli, objem 50 ml
Obj. číslo:414 454 620 328
Dostupnost:
34 883 Kč
/ ks
Mlecí nádoby z nerezové oceli:
Popis
Mlecí nádoba z nerezové oceli, objem 5 ml (používá se v kombinaci s adaptérem)
Obj. číslo:414 454 620 290
Dostupnost:
21 949 Kč
/ ks
Popis
Mlecí nádoba z nerezové oceli, objem 10 ml
Obj. číslo:414 454 620 331
Dostupnost:
26 950 Kč
/ ks
Popis
Mlecí nádoba z nerezové oceli, objem 25 ml
Obj. číslo:414 454 620 334
Dostupnost:
28 771 Kč
/ ks
Popis
Mlecí nádoba z nerezové oceli, objem 35 ml
Obj. číslo:414 454 620 333
Dostupnost:
32 105 Kč
/ ks
Popis
Mlecí nádoba z nerezové oceli, objem 50 ml
Obj. číslo:414 454 620 332
Dostupnost:
36 735 Kč
/ ks
Mlecí nádoba z oxidu zirkoničitého:
Popis
Mlecí nádoba z oxidu zirkoničitého, objem 25 ml
Obj. číslo:414 454 620 336
Dostupnost:
75 014 Kč
/ ks
Mlecí nádoba z PTFE:
Popis
Mlecí nádoba z PTFE, objem 25 ml
Obj. číslo:414 454 620 335
Dostupnost:
27 598 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Mikrozkumavky Eppendorf s uzávěrem safe-lock
Obj. číslo
Popis
Balení [ks]
Dostupnost
Cena / bal.
Objednat
414 452 749 001
Mikrozkumavky Eppendorf s uzávěrem safe-lock, objem 2 ml (používají se v kombinaci s adaptérem)
1000
7 779 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Balení [ks]
Mikrozkumavky Eppendorf s uzávěrem safe-lock, objem 2 ml (používají se v kombinaci s adaptérem)
1000
Obj. číslo:414 452 749 001
Dostupnost:
7 779 Kč
/ bal.
Ceny jsou uvedeny v Kč bez DPH.
Adaptéry pro mlecí nádoby a mikrozkumavky Eppendorf
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 457 060 304
Adaptér pro 2 nebo 4 mlecí nádoby o objemu 5 ml
21 300 Kč
414 457 060 303

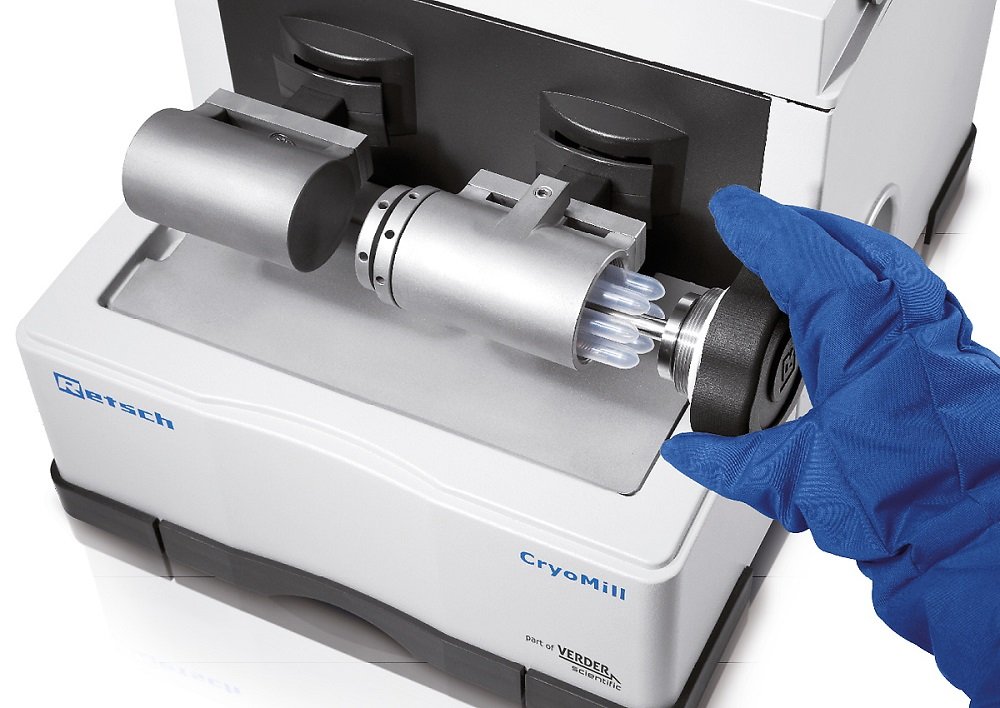

Adaptér pro 2, 4 nebo 6 mikrozkumavek Eppendorf o objemu 2 ml
21 300 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Adaptér pro 2 nebo 4 mlecí nádoby o objemu 5 ml
Obj. číslo:414 457 060 304
Dostupnost:
21 300 Kč
/ ks
Popis
Adaptér pro 2, 4 nebo 6 mikrozkumavek Eppendorf o objemu 2 ml
Obj. číslo:414 457 060 303
Dostupnost:
21 300 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Mlecí koule
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
Mlecí koule z kalené oceli:
414 453 680 029
Mlecí koule z kalené oceli, průměr 5 mm
46 Kč
414 453 680 030
Mlecí koule z kalené oceli, průměr 7 mm
49 Kč
414 453 680 059
Mlecí koule z kalené oceli, průměr 10 mm
68 Kč
414 453 680 032
Mlecí koule z kalené oceli, průměr 12 mm
83 Kč
414 453 680 108
Mlecí koule z kalené oceli, průměr 15 mm
121 Kč
Mlecí koule z nerezové oceli:
414 453 680 034
Mlecí koule z nerezové oceli, průměr 5 mm
49 Kč
414 453 680 035
Mlecí koule z nerezové oceli, průměr 7 mm
53 Kč
414 453 680 063
Mlecí koule z nerezové oceli, průměr 10 mm
96 Kč
414 453 680 037
Mlecí koule z nerezové oceli, průměr 12 mm
121 Kč
414 453 680 109
Mlecí koule z nerezové oceli, průměr 15 mm
132 Kč
414 453 680 062
Mlecí koule z nerezové oceli, průměr 20 mm
402 Kč
414 453 680 105
Mlecí koule z nerezové oceli, průměr 25 mm
741 Kč
Mlecí koule z oxidu zirkoničitého:
414 453 680 094
Mlecí koule z oxidu zirkoničitého, průměr 10 mm
1 358 Kč
414 453 680 096
Mlecí koule z oxidu zirkoničitého, průměr 12 mm
1 544 Kč
414 453 680 113
Mlecí koule z oxidu zirkoničitého, průměr 15 mm
2 748 Kč
Mlecí koule z PTFE s ocelovým jádrem:
414 453 680 045
Mlecí koule z PTFE s ocelovým jádrem, průměr 10 mm
4 106 Kč
414 453 680 046
Mlecí koule z PTFE s ocelovým jádrem, průměr 12 mm
5 341 Kč
414 453 680 114
Mlecí koule z PTFE s ocelovým jádrem, průměr 15 mm
5 897 Kč
414 453 680 047
Mlecí koule z PTFE s ocelovým jádrem, průměr 20 mm
6 174 Kč
Ceny jsou uvedeny v Kč bez DPH.
Mlecí koule z kalené oceli:
Popis
Mlecí koule z kalené oceli, průměr 5 mm
Obj. číslo:414 453 680 029
Dostupnost:
46 Kč
/ ks
Popis
Mlecí koule z kalené oceli, průměr 7 mm
Obj. číslo:414 453 680 030
Dostupnost:
49 Kč
/ ks
Popis
Mlecí koule z kalené oceli, průměr 10 mm
Obj. číslo:414 453 680 059
Dostupnost:
68 Kč
/ ks
Popis
Mlecí koule z kalené oceli, průměr 12 mm
Obj. číslo:414 453 680 032
Dostupnost:
83 Kč
/ ks
Popis
Mlecí koule z kalené oceli, průměr 15 mm
Obj. číslo:414 453 680 108
Dostupnost:
121 Kč
/ ks
Mlecí koule z nerezové oceli:
Popis
Mlecí koule z nerezové oceli, průměr 5 mm
Obj. číslo:414 453 680 034
Dostupnost:
49 Kč
/ ks
Popis
Mlecí koule z nerezové oceli, průměr 7 mm
Obj. číslo:414 453 680 035
Dostupnost:
53 Kč
/ ks
Popis
Mlecí koule z nerezové oceli, průměr 10 mm
Obj. číslo:414 453 680 063
Dostupnost:
96 Kč
/ ks
Popis
Mlecí koule z nerezové oceli, průměr 12 mm
Obj. číslo:414 453 680 037
Dostupnost:
121 Kč
/ ks
Popis
Mlecí koule z nerezové oceli, průměr 15 mm
Obj. číslo:414 453 680 109
Dostupnost:
132 Kč
/ ks
Popis
Mlecí koule z nerezové oceli, průměr 20 mm
Obj. číslo:414 453 680 062
Dostupnost:
402 Kč
/ ks
Popis
Mlecí koule z nerezové oceli, průměr 25 mm
Obj. číslo:414 453 680 105
Dostupnost:
741 Kč
/ ks
Mlecí koule z oxidu zirkoničitého:
Popis
Mlecí koule z oxidu zirkoničitého, průměr 10 mm
Obj. číslo:414 453 680 094
Dostupnost:
1 358 Kč
/ ks
Popis
Mlecí koule z oxidu zirkoničitého, průměr 12 mm
Obj. číslo:414 453 680 096
Dostupnost:
1 544 Kč
/ ks
Popis
Mlecí koule z oxidu zirkoničitého, průměr 15 mm
Obj. číslo:414 453 680 113
Dostupnost:
2 748 Kč
/ ks
Mlecí koule z PTFE s ocelovým jádrem:
Popis
Mlecí koule z PTFE s ocelovým jádrem, průměr 10 mm
Obj. číslo:414 453 680 045
Dostupnost:
4 106 Kč
/ ks
Popis
Mlecí koule z PTFE s ocelovým jádrem, průměr 12 mm
Obj. číslo:414 453 680 046
Dostupnost:
5 341 Kč
/ ks
Popis
Mlecí koule z PTFE s ocelovým jádrem, průměr 15 mm
Obj. číslo:414 453 680 114
Dostupnost:
5 897 Kč
/ ks
Popis
Mlecí koule z PTFE s ocelovým jádrem, průměr 20 mm
Obj. číslo:414 453 680 047
Dostupnost:
6 174 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.

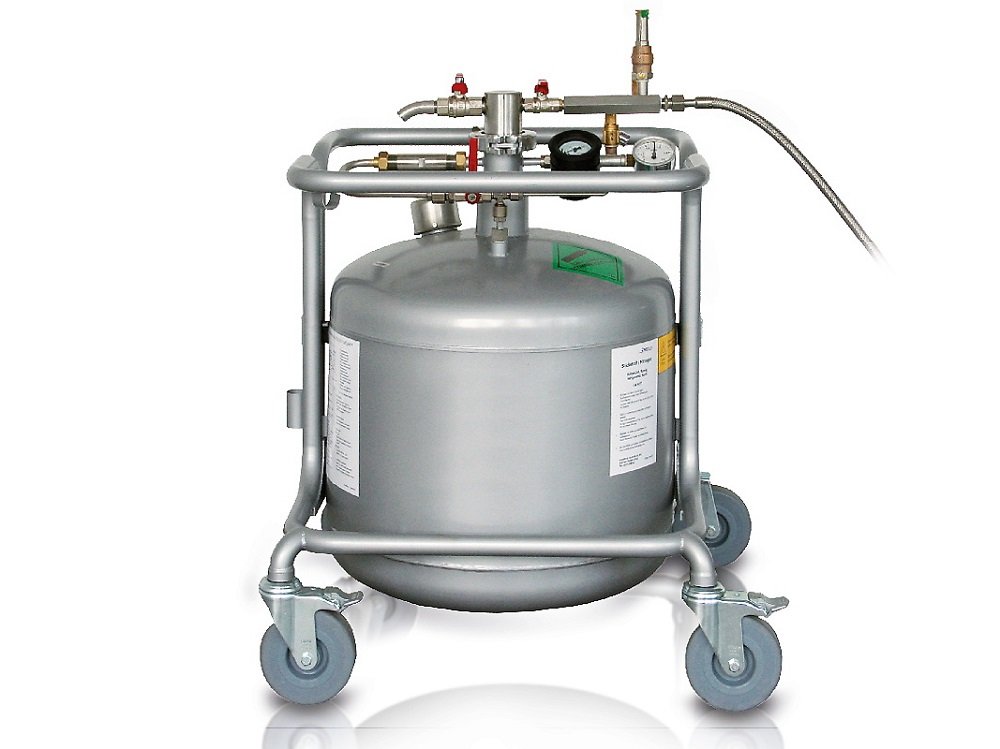

Autofill a příslušenství
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 454 800 003
Autofill se 150l nádobou na tekutý dusík, včetně připojovací trubice a pojistného ventilu
395 445 Kč
414 454 800 002
Autofill s 50l nádobou na tekutý dusík, včetně připojovací trubice a pojistného ventilu
241 403 Kč
414 458 710 001
Připojovací trubice včetně pojistného ventilu (bez nádoby na tekutý dusík)
47 849 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Autofill se 150l nádobou na tekutý dusík, včetně připojovací trubice a pojistného ventilu
Obj. číslo:414 454 800 003
Dostupnost:
395 445 Kč
/ ks
Popis
Autofill s 50l nádobou na tekutý dusík, včetně připojovací trubice a pojistného ventilu
Obj. číslo:414 454 800 002
Dostupnost:
241 403 Kč
/ ks
Popis
Připojovací trubice včetně pojistného ventilu (bez nádoby na tekutý dusík)
Obj. číslo:414 458 710 001
Dostupnost:
47 849 Kč
/ ks
Ceny jsou uvedeny v Kč bez DPH.
Náhradní těsnění pro mlecí nádoby
Obj. číslo
Popis
Dostupnost
Cena / ks
Objednat
414 451 110 262
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 5 ml
167 Kč
414 451 110 313
Těsnění pro mlecí nádobu z nerezové oceli o objemu 10 ml
167 Kč
414 451 110 291
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 25 ml
167 Kč
414 451 110 296
Těsnění pro mlecí nádobu z oxidu zirkoničitého o objemu 25 ml
167 Kč
414 451 110 290
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 35 ml
167 Kč
414 451 110 289
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 50 ml
167 Kč
Ceny jsou uvedeny v Kč bez DPH.
Popis
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 5 ml
Obj. číslo:414 451 110 262
Dostupnost:
167 Kč
/ ks
Popis
Těsnění pro mlecí nádobu z nerezové oceli o objemu 10 ml
Obj. číslo:414 451 110 313
Dostupnost:
167 Kč
/ ks
Popis
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 25 ml
Obj. číslo:414 451 110 291
Dostupnost:
167 Kč
/ ks
Popis
Těsnění pro mlecí nádobu z oxidu zirkoničitého o objemu 25 ml
Obj. číslo:414 451 110 296
Dostupnost:
167 Kč
/ ks
Popis
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 35 ml
Obj. číslo:414 451 110 290
Dostupnost:
167 Kč
/ ks
Popis
Těsnění pro mlecí nádobu z kalené a nerezové oceli o objemu 50 ml
Princip funkce: Vzorek materiálu a mlecí koule se vloží do mlecí nádoby, která se upne do mlýna. Radiální oscilační pohyb, který mlýn vykonává, vede k rozmělnění vzorku nárazem a třením mlecích koulí. Pohybem nádoby a koulí je vzorek zároveň důkladně promíchán.
