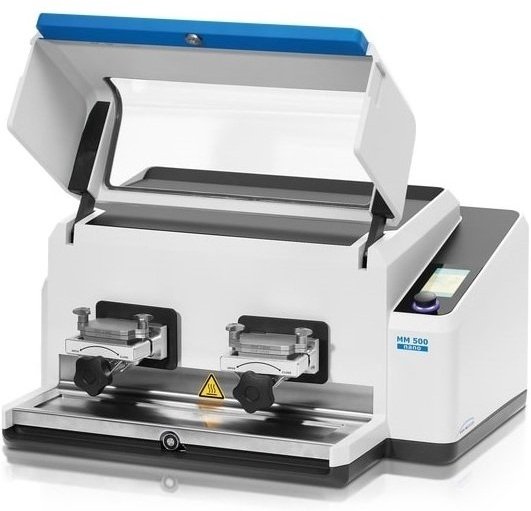

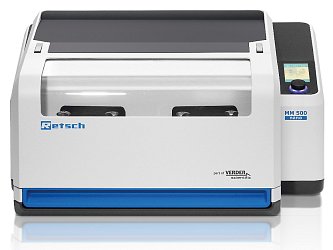

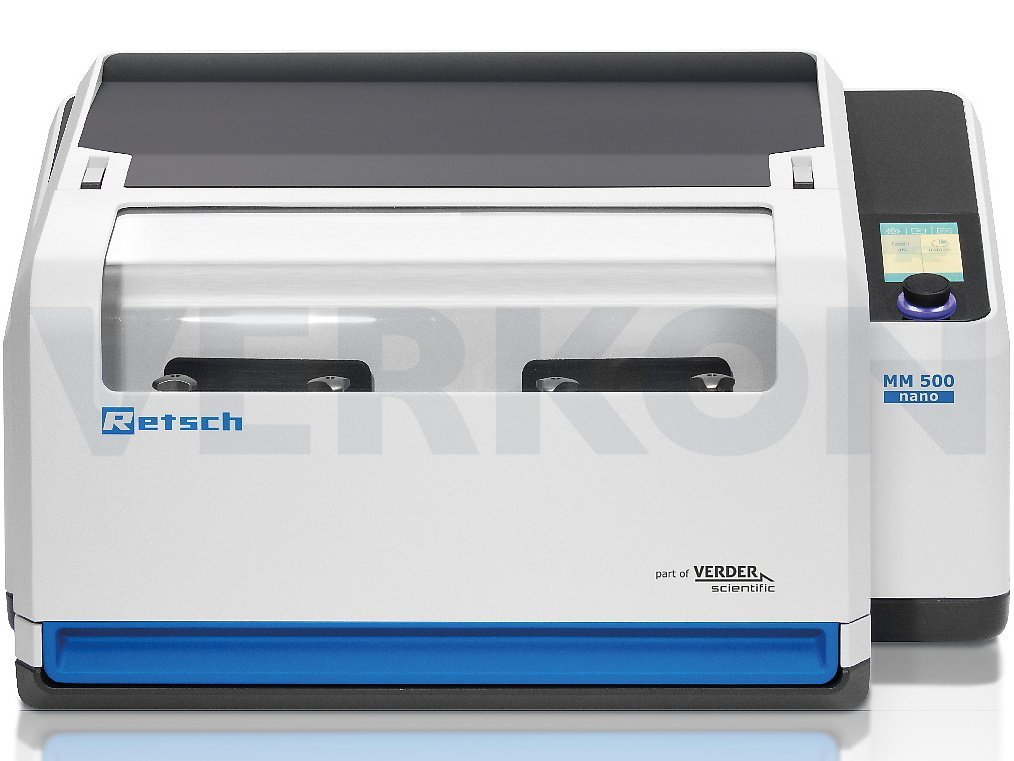

Mlýn kulový oscilační Retsch MM 500 nano

Výrobci a značky Retsch

Rychlé i dlouhodobé mletí v rozsahu nanometrů
Skvělá alternativa planetových kulových mlýnů

Všestranný kulový oscilační mlýn MM 500 nano byl speciálně vyvinut jako stolní alternativa planetových kulových mlýnů. Zvládá rychlé a velmi jemné mletí v řádu nanometrů, a to jak suché, tak mokré i kryogenní mletí středně tvrdých, tvrdých, měkkých, křehkých, vláknitých i elastických vzorků. Díky frekvenci 35 Hz a dvěma mlecím stanicím zpracuje až 2x 50 ml vzorku během několika sekund na konečnou jemnost <0,1 µm.

Základní charakteristika kulového oscilačního mlýnu MM 500 nano:

intuitivní ovládání pomocí 4,3″ dotykového displeje a otočného knoflíku, snadná obsluha
nastavitelná rychlost otáček v rozsahu 180 až 2100 ot/min
vstupní velikost vzorku až 10 mm, konečná jemnost <0,1 µm (v závislosti na vlastnostech vzorků)
časovač, 3 režimy mletí (suché, mokré, kryogenní)
vytvoření a uložení až 12 programů (frekvence/čas) a 4 programových cyklů
2 mlecí stanice (umožňují zpracování až 2 vzorků naráz) a možnost rozšíření kapacity pomocí adaptéru pro zpracování až 36 malých vzorků současně (v jednorázových mikrozkumavkách)

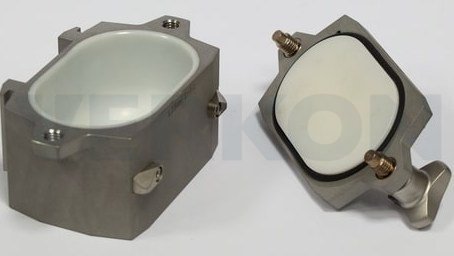

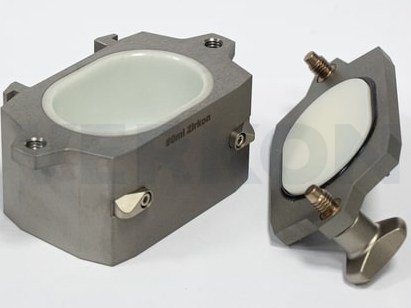

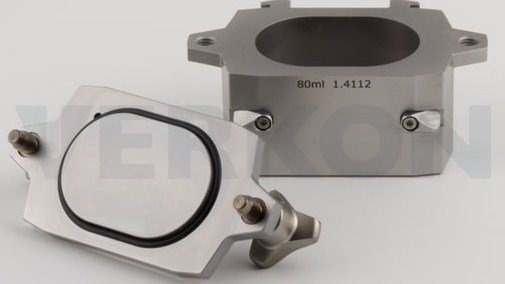

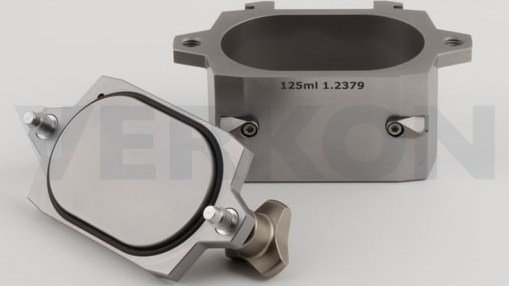

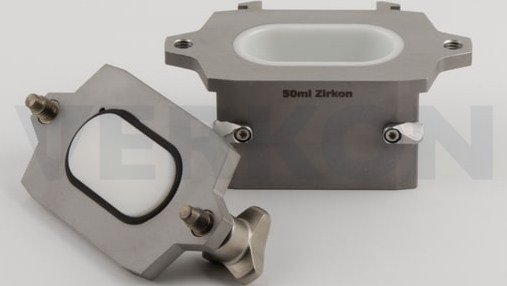

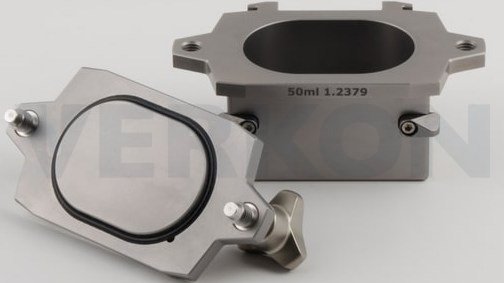

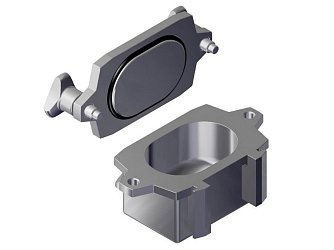

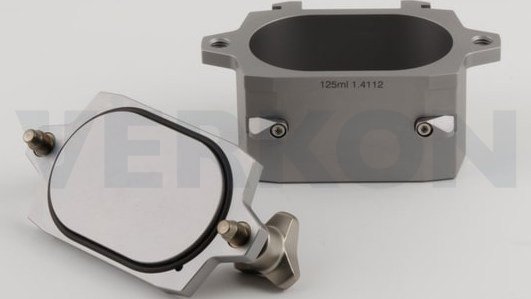

nový design nádob s plochým víkem pro optimální využití objemu vzorku
různé velikostní a materiálové provedení mlecích nádob a koulí
odběr dílčího vzorku nebo vizuální kontrola vzorku bez nutnosti vyjmutí nádoby z mlecí stanice
možnost ovládání pomocí chytrého telefonu nebo tabletu a aplikace Retsch App (objednává se samostatně)
typické vzorky: dřevo, uhlí, koks, papír, rostlinný materiál, minerály, půda, olejnatá semena, vlasy, kosti, tkáň, krmivo pro zvířata, léky, tabák, vzorky odpadu apod.

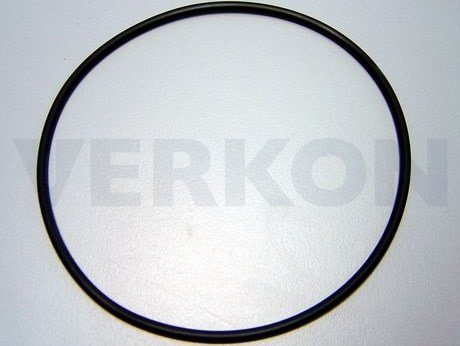

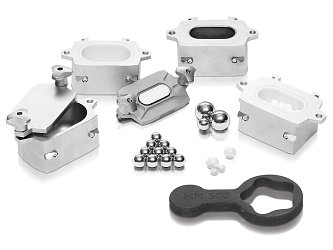

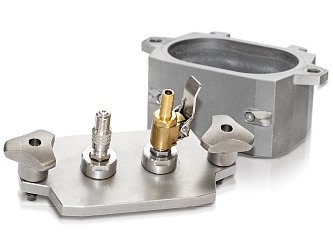

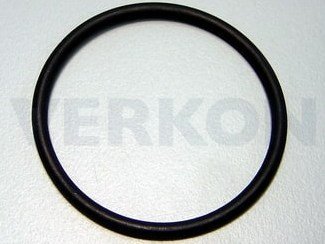

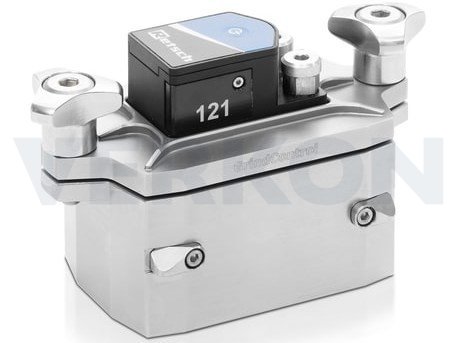

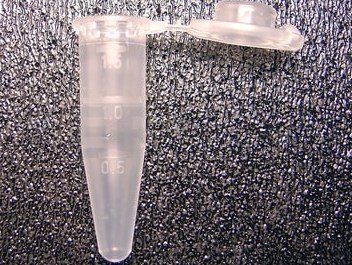

široká nabídka volitelného příslušenství (objednává se samostatně): opakovaně použitelné mlecí nádoby o objemu 50, 80 a 125 ml, jednorázové mlecí nádoby (mikrozkumavky Eppendorf), hliníkový adaptér pro jednorázové mlecí nádoby, mlecí koule, aerační víka s ventily pro mletí v inertní atmosféře, kryogenní sada pro předchlazení mlecích nádob se vzorkem v lázni s LN₂, náhradní těsnění pro mlecí nádoby, GrindControl pro kontinuální měření tlaku a teploty uvnitř mlecí nádoby, Retsch Box (včetně datového kabelu) pro ovládání mlýnu pomocí Retsch App, IQ/OQ dokumentace
informace k dodávce: mlecí nádoba ani mlecí koule nejsou součástí dodávky (objednávají se samostatně)

Princip funkce: MM 500 nano umožnuje současně zpracovávat až 2 vzorky v opakovaně použitelných nádobách s plochým víkem, nebo pomocí adaptéru až 36 vzorků v jednorázových mlecích nádobách (mikrozkumavkách).

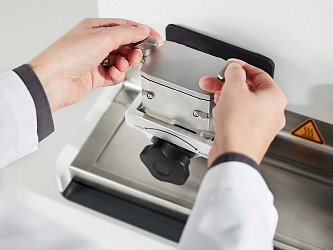

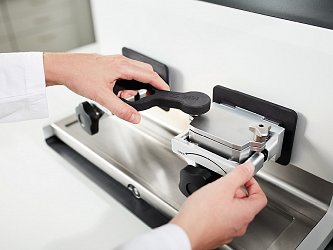

Vzorek materiálu a mlecí koule se vloží do mlecích nádob, víka mlecích nádob se zašroubují pomocí klíče a následně se mlecí nádoby upnou do mlýnu. Horizontální pohyb mlýnu v kombinaci s tvarem mlecí nádoby vede k rozmělnění vzorku silným nárazem a intenzivním třením mlecích koulí. Pohybem nádoby a koulí je vzorek zároveň důkladně promícháván. Tímto způsobem mletí je zajištěna vysoká konečná jemnost.
Do mlecích nádob se vkládají mlecí koule. Jejich počet a velikost závisí na velikosti vzorků a objemu mlecí nádoby (koule by měly zabírat zhruba 1/3 mlecí nádoby).

Mlecí nádoby, mlecí koule a adaptér se objednávají samostatně.

Technické údaje kulového mlýnu MM 500 nano Zobrazit

Aplikace		redukce velikosti, míchání, homogenizace, mechanické legování, kryogenní mletí, mechanochemie
Vstupní materiál		středně tvrdý, tvrdý, měkký, křehký, vláknitý, elastický (suchý i mokrý)
Princip redukce velikosti zrna		náraz, tření
Počet mlecích stanic		2

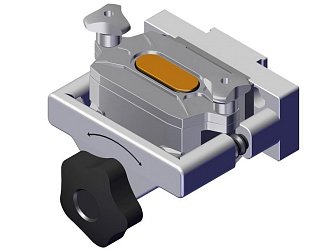

Typ mlecí nádoby		s plochým víkem se 2 bezpečnostními šroubovacími uzávěry, tlakově těsná až do 5 bar
Objem mlecí nádoby	Opakovaně použitelné:	50 ml, 80 ml, 125 ml (objednávají se samostatně)

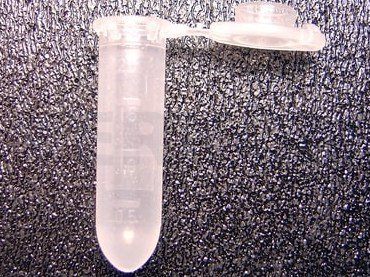

	Jednorázové zkumavky:	1,5 ml, 2 ml (objednávají se samostatně, používají se v kombinaci s adaptérem)
Velikost vstupní dávky	Opakovaně použitelné mlecí nádoby:	2x 5 – 20 ml pro mlecí nádobu o objemu 50 ml 2x 10 – 32 ml pro mlecí nádobu o objemu 80 ml 2x 15 – 50 ml pro mlecí nádobu o objemu 125 ml
	Jednorázové zkumavky (používají se v kombinaci s adaptérem):	36x 0,2 – 0,5 ml pro zkumavky o objemu 1,5 a 2 ml
Vstupní velikost materiálu		< 8 mm pro mlecí nádobu o objemu 50 ml < 10 mm pro mlecí nádobu o objemu 80 a 125 ml
Konečná jemnost		<0,1 µm

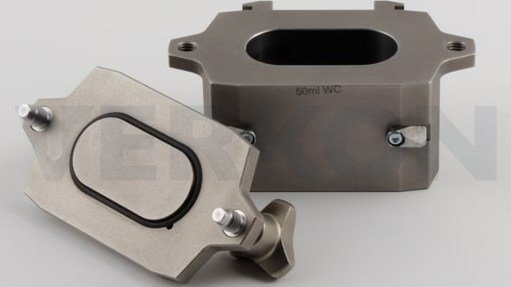

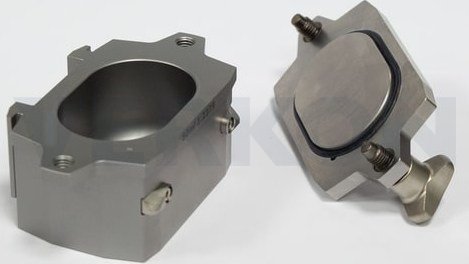

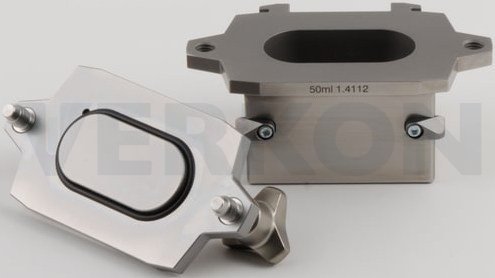

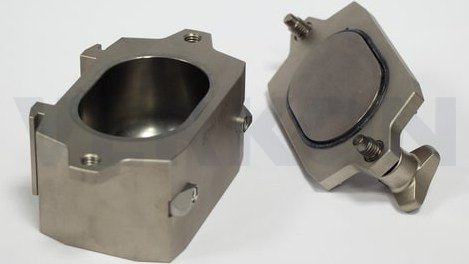

Materiál opakovaně použitelných mlecích nádob a koulí		kalená ocel, nerezová ocel, karbid wolframu, oxid zirkoničitý
Rozsah otáček		180 – 2100 ot/min
Rozsah frekvence		3 – 35 Hz
Nastavení doby mletí		30 s – 8 h, max. doba mletí 99 h
Uložitelné programy		až 12 (frekvence/čas) a 4 programové cykly
Rozhraní		USB, RS232 pro GrindControl volitelný modul Wi-Fi pro Retsch Box (objednává se samostatně)
Rozměry (š x h x v)		690 x 585 x 375 mm (výška se zavřeným víkem)
Hmotnost		cca 60 kg
Příkon		0,750 kW
Napájení		200 – 230 V, 50/60 Hz
Krytí		IP20

Doporučený počet a velikost mlecích koulí pro opakovaně použitelné mlecí nádoby Zobrazit

Mlecí nádoba by měla být při mletí suchých vzorků zaplněna zhruba do 1/3. Druhou třetinu objemu nádoby zaplní mlecí koule. Zbývající třetina pak tvoří volný prostor, který je nutný pro pohyb koulí. Při mletí objemných vzorků (např. listí, vlna) se podíl vzorku zvyšuje až na 80 %. Při mletí mokrých vzorků mlecími kuličkami <3 mm by kuličky měly zabírat asi 60 % objemu mlecí nádoby. Při mokrém mletí by směs mlecích kuliček, vzorku a kapaliny měla být přiměřeně viskózní. Pokud je směs příliš viskózní, mlecí kuličky se dostatečně nepohybují. Pokud je málo viskózní, budou výsledky mletí horší a dojde ke zvýšenému opotřebení mlecích koulí a mlecích nádob.
Objem mlecí nádoby	Množství vzorku	Vstupní velikost vzorku	Doporučený počet mlecích koulí
Objem mlecí nádoby	Množství vzorku	Vstupní velikost vzorku	Ø 5 mm	Ø 7 mm	Ø 10 mm	Ø 12 mm	Ø 15 mm	Ø 20 mm	Ø 25 mm
50 ml	5 – 20 ml	max. 8 mm	160	45	16	8–12	-	1	1
80 ml	10 – 32 ml	max. 10 mm	260	70–75	32	23	12	3	1
125 ml	15 – 50 ml	max. 10 mm	400	110	50	35	15–18	8	-
