Nejpoužívanější laboratorní mlýn
Mimořádný výkon a flexibilita; možnost kalibrace

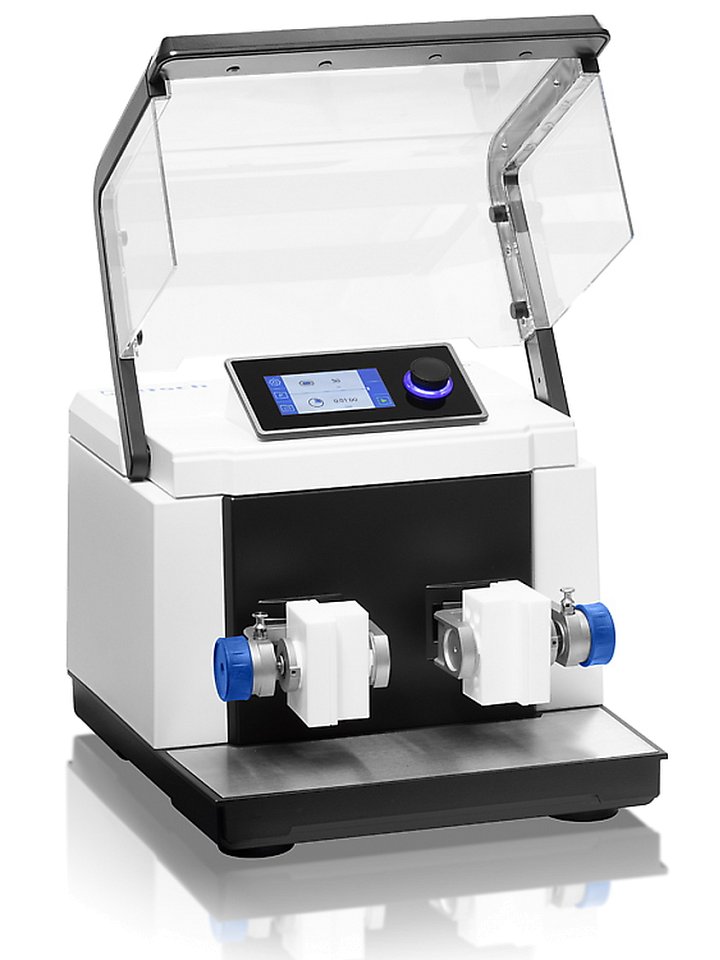

Víceúčelový kulový oscilační mlýn MM 400 pokrývá celou škálu aplikací od míchání a homogenizace přes rozrušování buněk až po mechanochemické syntézy. Jeho snadné použití v kombinaci s bohatým příslušenstvím z něj činí perfektní volbu pro rychlé, bezpečné a reprodukovatelné zpracování malých objemů vzorků.
Základní charakteristika kulového oscilačního mlýnu MM 400:
- intuitivní ovládání pomocí 4,3″ dotykového displeje a otočného knoflíku, snadná obsluha
- nastavitelná rychlost otáček v rozsahu 180 až 1800 ot/min
- vstupní velikost vzorku až 8 mm, konečná jemnost <5 µm (v závislosti na vlastnostech vzorků)
- rychlé reprodukovatelné výsledky
- časovač, 3 režimy mletí (suché, mokré, kryogenní)
- vytvoření a uložení až 12 programů (frekvence/čas) a 6 programových cyklů
- 2 mlecí stanice (umožňují zpracování až 2 vzorků naráz) a možnost rozšíření kapacity pomocí adaptérů pro zpracování až 20 malých vzorků současně (v jednorázových mikrozkumavkách nebo centrifugačních zkumavkách Falcon)
- různé velikostní a materiálové provedení mlecích nádob a koulí
- možnost kalibrace frekvence a času (vhodný pro farmaceutické, zkušební i akreditované laboratoře, které používají normu ISO/IEC 17025 nebo ISO 9000ff)
- oblast použití: homogenizace, míchání, rozrušování buněk pro extrakce DNA/RNA a proteinů, izolace intaktních bakterií z tkání, extrakce reziduí pesticidů metodou QuEChERS, mechanosyntéza, Ramanova spektroskopie in-situ, smíchání vzorku a pojiva před peletizací pro XRF analýzu...
- typické vzorky: dřevo, pelety, uhlí, koks, papír, rostlinný materiál, minerály, půda, olejnatá semena, vlasy, kosti, zuby, tkáň, krmivo pro zvířata, léky, tabák, vzorky odpadu apod.

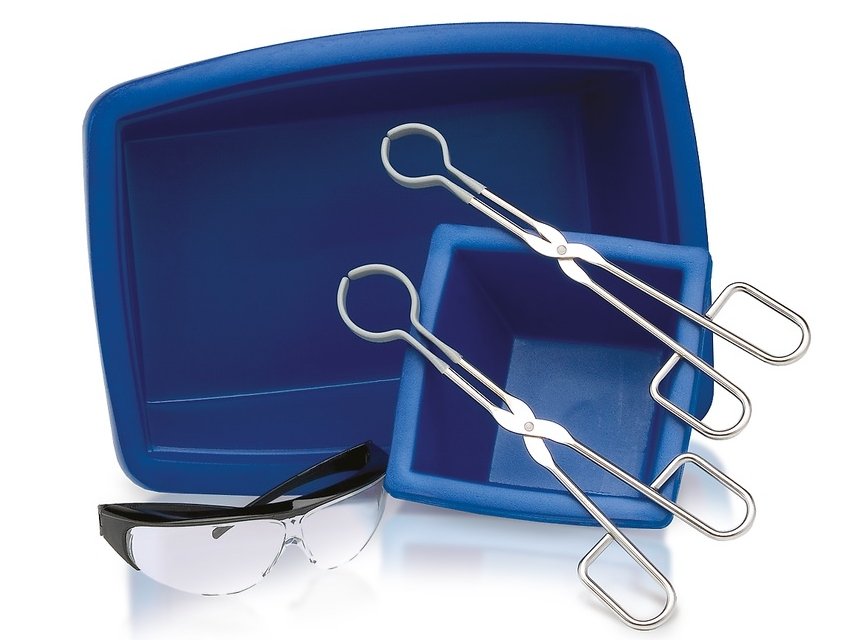

- široká nabídka volitelného příslušenství (objednává se samostatně): opakovaně použitelné mlecí nádoby pro homogenizace vzorků, PTFE adaptéry pro jednorázové mlecí nádoby (mikrozkumavky Eppendorf, centrifugační zkumavky Falcon a širokohrdlé plastové láhve pro rozrušování buněk) a 2ml nerezové mlecí nádoby vhodné pro kryogenní mletí, průhledné mlecí nádobky z PMMA pro Ramanovu spektroskopii in-situ a fotochemické reakce, nerezový adaptér a 5ml nerezové mlecí nádoby pro malé objemy tvrdých vzorků s velikostí zrna do 4 mm a kryogenní mletí, mlecí a míchací koule, skleněné kuličky, kryogenní sada pro předchlazení mlecích nádob se vzorkem v lázni s LN2, náhradní těsnění pro mlecí nádoby, IQ/OQ dokumentace...
- informace k dodávce: mlecí nádoba ani mlecí koule nejsou součástí dodávky (objednávají se samostatně)
Princip funkce: Vzorek materiálu a mlecí koule se vloží do mlecích nádob, které se následně upnou do mlýnu. Horizontální pohyb mlýnu v kombinaci s tvarem mlecí nádoby vede k rozmělnění vzorku silným nárazem a intenzivním třením mlecích koulí. Pohybem nádoby a koulí je vzorek zároveň důkladně promícháván. Tímto způsobem mletí je zajištěna vysoká konečná jemnost.

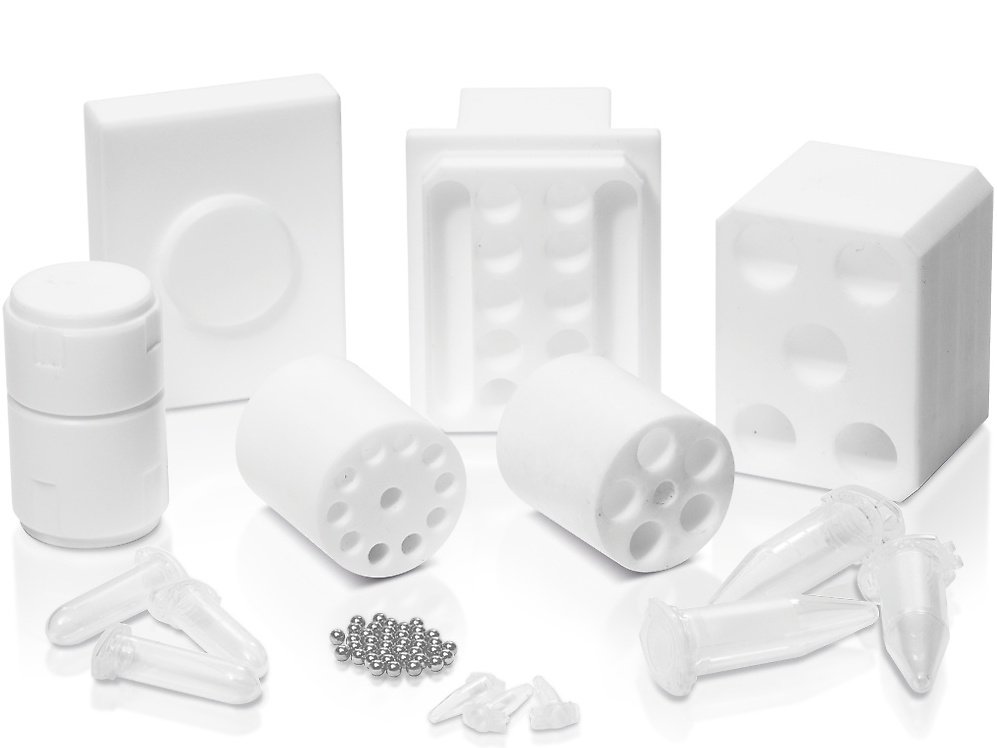

MM 400 umožnuje současně zpracovávat až 2 vzorky v opakovaně použitelných nádobách se šroubovacím víčkem nebo v jednorázových plastových míchacích nádobách. Díky různým PTFE adaptérům lze najednou zpracovat až 20 vzorků v jednorázových mlecích nádobách (mikrozkumavky, centrifugační zkumavky Falcon, širokohrdlé láhve). K dispozici jsou i nerezové 5ml mlecí nádobky, které se používají v kombinaci s ocelovým adaptérem.
Do mlecích nádob se vkládají mlecí koule nebo skleněné kuličky. Do míchacích nádob se vkládají míchací koule z polyamidu. Jejich počet a velikost závisí na velikosti vzorků a objemu mlecí nádoby (koule by měly zabírat zhruba 1/3 mlecí nádoby).
Mlecí a míchací nádoby, mlecí koule, míchací koule, skleněné kuličky a adaptéry se objednávají samostatně.
| Aplikace | zmenšování velikosti, míchání, homogenizace, rozrušování buněk, kryogenní mletí, mechanochemie | |
| Vstupní materiál | středně tvrdý, tvrdý, měkký, křehký, vláknitý, elastický (suchý i mokrý) | |
| Princip redukce velikosti zrna | náraz, tření | |
| Počet mlecích stanic | 2 | |
| Typ mlecí nádoby | se šroubovacím víkem | |
| Objem mlecí nádoby | Opakovaně použitelné: | 1,5 ml, 5 ml, 10 ml, 25 ml, 35 ml, 50 ml (objednávají se samostatně) |
| Jednorázové zkumavky: | 1,5 ml, 2 ml, 5 ml, 50 ml (objednávají se samostatně, používají se v kombinaci s adaptérem) |
|
| Jednorázové láhve: | 30 ml (objednávají se samostatně, používají se v kombinaci s adaptérem) | |
| Velikost vstupní dávky | Opakovaně použitelné mlecí nádoby: | 2x 0,2 – 0,5 ml pro mlecí nádobu o objemu 1,5 ml 2x 0,5 – 2 ml pro mlecí nádobu o objemu 5 ml 2x 2 – 4 ml pro mlecí nádobu o objemu 10 ml 2x 4 – 10 ml pro mlecí nádobu o objemu 25 ml 2x 6 – 15 ml pro mlecí nádobu o objemu 35 ml 2x 8 – 20 ml pro mlecí nádobu o objemu 50 ml |
| Jednorázové zkumavky (používají se v kombinaci s adaptérem): |
10x nebo 20x 0,2 – 0,5 ml pro zkumavky o objemu 1,5 a 2 ml 10x 0,5 – 2 ml pro zkumavku o objemu 5 ml 8x 8 – 20 ml pro zkumavku o objemu 50 ml |
|
| Jednorázové láhve (používají se v kombinaci s adaptérem): |
8x 5 – 12 ml pro širokohrdlou láhev o objemu 30 ml | |
| Vstupní velikost materiálu | <1 mm pro mlecí nádobu o objemu 1,5 ml <2 mm pro mlecí nádobu o objemu 5 ml <4 mm pro mlecí nádobu o objemu 10 ml <6 mm pro mlecí nádobu o objemu 25 ml <6 mm pro mlecí nádobu o objemu 35 ml <8 mm pro mlecí nádobu o objemu 50 ml |
|
| Konečná jemnost | <5 µm | |

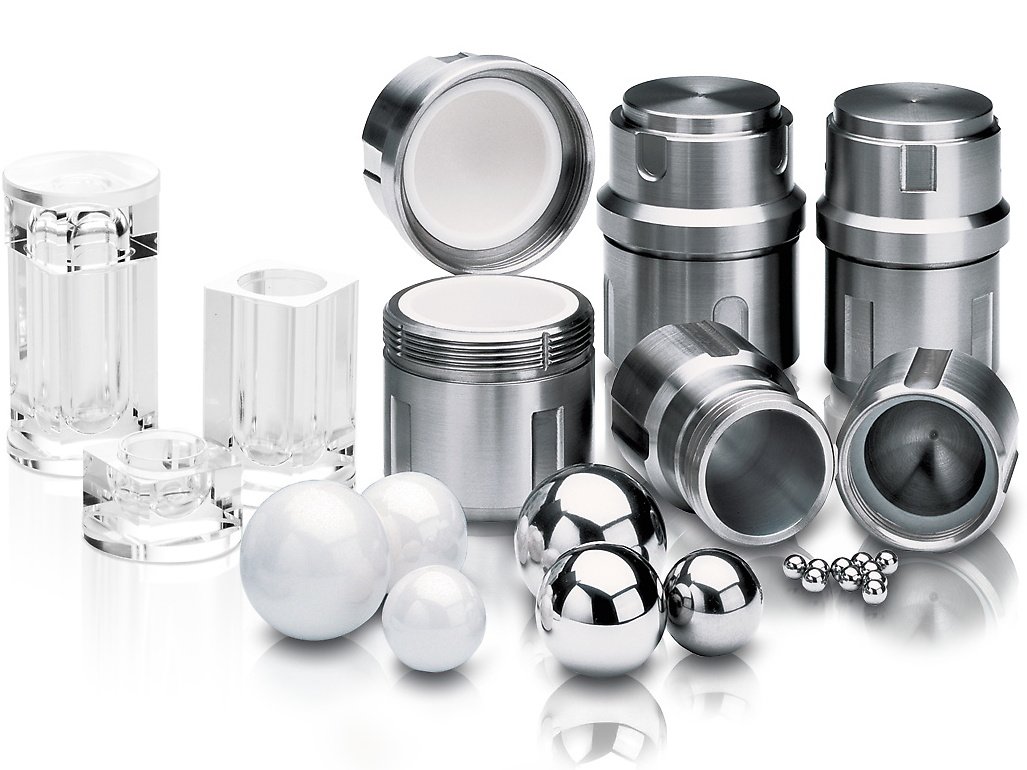

| Materiál opakovaně použitelných mlecích nádob a koulí | kalená ocel, nerezová ocel, karbid wolframu, oxid zirkoničitý, achát, PTFE, PMMA | |
| Rozsah otáček | 180 – 1800 ot/min | |
| Rozsah frekvence | 3 – 30 Hz | |
| Nastavení doby mletí | 10 s – 8 h, max. doba mletí 99 h | |
| Uložitelné programy | až 12 (frekvence/čas) a 6 programových cyklů | |
| Rozhraní | LAN (RJ-45) | |
| Rozměry (š x h x v) | 385 x 470 x 350 mm (výška se zavřeným víkem) | |
| Hmotnost | cca 27,5 kg | |
| Příkon | 0,165 kW | |
| Napájení | 100 – 240 V, 50/60 Hz | |
| Krytí | IP30 | |
|
Mlecí nádoba by měla být při mletí suchých vzorků zaplněna zhruba do 1/3. Druhou třetinu objemu nádoby zaplní mlecí koule. Zbývající třetina pak tvoří volný prostor, který je nutný pro pohyb koulí. Při mletí objemných vzorků (např. listí, vlna) se podíl vzorku zvyšuje až na 80 %. Při mletí mokrých vzorků mlecími kuličkami <3 mm by kuličky měly zabírat asi 60 % objemu mlecí nádoby. |
|||||||||
| Objem mlecí nádoby | Množství vzorku | Vstupní velikost vzorku | Doporučený počet mlecích koulí | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 12 mm | Ø 15 mm | Ø 20 mm | Ø 25 mm | |||
| 1,5 ml | 0,2 – 0,5 ml | max. 1 mm | 1–2 | - | - | - | - | - | - |
| 5 ml | 0,5 – 2 ml | max. 2 mm | 5–6 | 1–2 | 1 | - | - | - | - |
| 10 ml | 2 – 4 ml | max. 4 mm | 17–20 | 9–12 | 1–2 | 1–2 | - | - | - |
| 25 ml | 4 – 10 ml | max. 6 mm | 35–40 | 16–20 | 5–6 | 2–4 | 1–2 | - | - |
| 35 ml | 6 – 15 ml | max. 6 mm | 55–80 | 25–30 | 6–9 | 4–6 | 2–3 | 1 | - |
| 50 ml | 8 – 20 ml | max. 8 mm | 80–90 | 45–50 | 12–14 | 6–8 | 3–4 | 1 | 1 |
| Objem mlecí nádoby | Množství vzorku | Vstupní velikost vzorku | Suché mletí | Rozrušování buněk | ||||
| Mlecí koule z nerezové oceli nebo oxidu zirkoničitého | Skleněné kuličky |
Mlecí koule z oxidu zirkoničitého |
||||||
| Ø 4 mm | Ø 5 mm | Ø 7 mm | Ø 10 mm | od Ø 0,1 do 1,5 mm | max. Ø 3 mm | |||
| 1,5 ml | 0,2–0,5 ml | max. 1 mm | 2–4 | - | - | - | cca 0,75 ml | |
| 2 ml | 0,3–0,75 ml | max. 2 mm | 3–6 | 2–4 | 1–2 | - | cca 1 ml | |
| 5 ml | 0,5–2 ml | max. 2 mm | 12 | - | - | - | cca 2,5 ml | |
| 30 ml | 5–12 ml | max. 5 mm | 40–45 | 20–22 | 10–14 | 6–10 | cca 15 ml | |
| 50 ml | 8–20 ml | max. 4 mm | - | - | - | - | cca 25 ml | |
| Pro rozmělnění a homogenizaci 25 až 30 g vzorku jsou nejvhodnější kónické centrifugační zkumavky o objemu 50 ml. Pro homogenizaci jsou doporučovány koule z nerezové oceli nebo z oxidu zirkoničitého. Pro snížení mechanického namáhání zkumavek by měly být snížené otáčky a vysoké naplnění (vzorkem, pufrem). | ||||||||
