Chemicky odolné membránové vývěvy Vacuubrand série EX s certifikací ATEX se využívají jako zdroj neregulovaného vakua v prostředí s nebezpečím výbuchu (zóna 2). V naší nabídce najdete modely s různým rozsahem mezního vakua a rychlosti čerpání. Přístroje jsou vhodné pro nepřetržité čerpání korozivních i nekorozivních plynů a par. Jsou zcela bezolejové s minimálními nároky na údržbu.
Základní charakteristika membránových vývěv Vacuubrand série EX s certifikací ATEX:
- 3 modely s výbornou chemickou odolností
- vysoká čerpací rychlost
- bezolejové (minimální nároky na údržbu)
- pojistný přetlakový ventil
- ochrana proti přetížení a přehřátí motoru
- možnost čištění membrány inertním plynem
- certifikace ATEX: II 2G Ex h IIC T3 Gb X (vnitřní komora), II 2G Ex h IIB T4 Gb X (prostředí s inertním plynem), II 3G Ex h IIB T4 Gc X (prostředí bez inertního plynu), II 2G Ex d IIB T4 Gb (motor)
- oblast použití: rotační odpařování, vakuové sušárny atd. – pro pomoc s výběrem nás neváhejte kontaktovat
- informace k dodávce: vývěvy MZ 2C EX a MD 4C EX se dodávají s 2m kabelem bez koncové vidlice (tj. s kabelem s obnaženými vodiči), vývěva MV 10C EX se dodává se dvěma 2m kabely bez koncové vidlice (2 motory); zapojení se řeší individuálně dle technických možností v místě používání
Membránové vývěvy MD 4C EX a MV 10C EX v provedení VARIO s regulátorem vakua vám rádi nabídneme na základě poptávky.

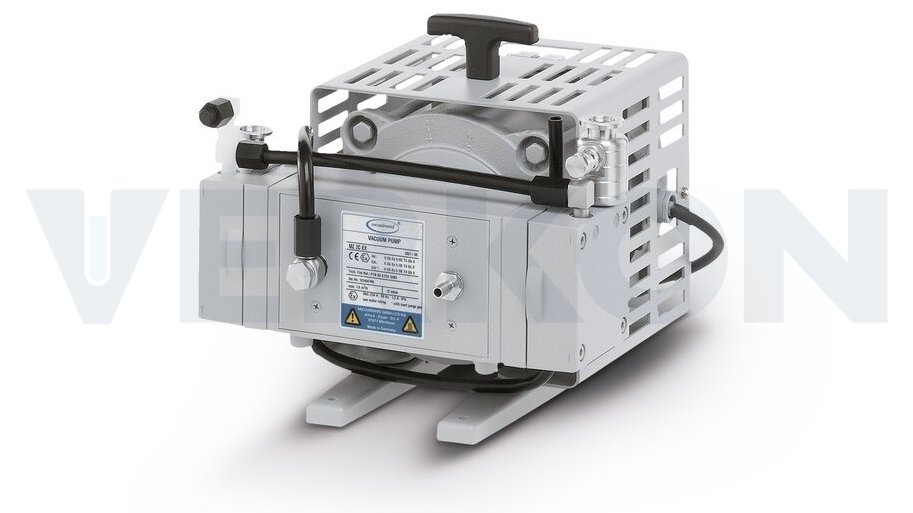

| Typ | MZ 2C EX |

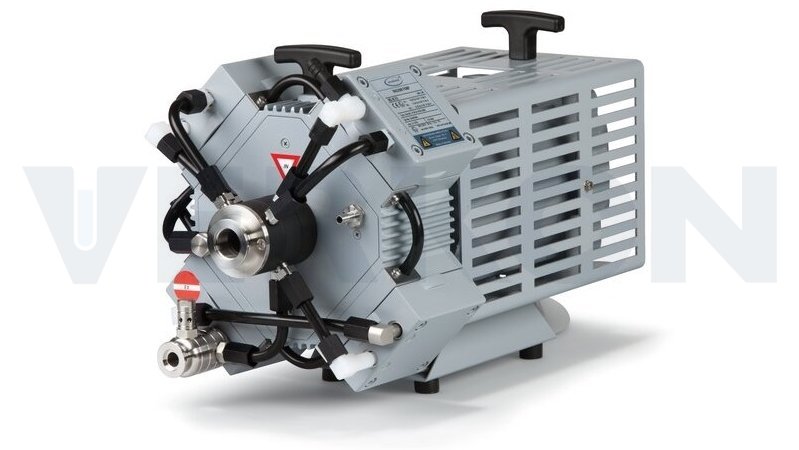

MD 4C EX |

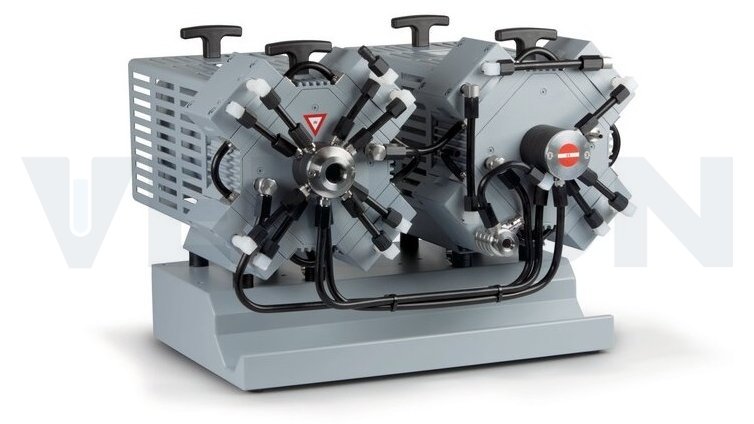

MV 10C EX | |
| Provedení | dvoustupňová, dvoukomorová | třístupňová, čtyřkomorová | čtyřstupňová, osmikomorová | |
| Regulace vakua | ne(i) | |||
| Rychlost čerpání [l/min] | 31,7 | 61,7 | 135 | |
| Mezní tlak [mbar abs.] | 12/18(i) | 3/10(i) | 2/10(i) | |
| Přetlak [bar] | 1,1 | |||
| Materiál | Hlava | fluoroplasty | ||
| Membrána | PTFE | |||
| Provozní podmínky [°C] | 10 – 40 | |||
| Max. teplota média [°C] | 40 | |||
| Motor | Počet | 1 | 1 | 2 |
| Výkon [kW] | 0,15 | 0,25 | 2x 0,25 | |
| Krytí | IP54 | IP54 | IP54 | |
| Vstup | malá příruba KF DN 16 | malá příruba KF DN 25 | malá příruba KF DN 25 | |
| Výstup | malá příruba KF DN 16 | malá příruba KF DN 16 | malá příruba KF DN 16 | |
| Rozměry (d x v x š) [mm] | 337 x 251 x 287 | 440 x 305 x 265 | 560 x 410 x 430 | |
| Hmotnost [kg] | 21,6 | 29,3 | 63,2 | |
| Napájení [V/Hz] | 230/50 | |||
